ABB OTL16GT4M vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, stålpladekapsling, IP65

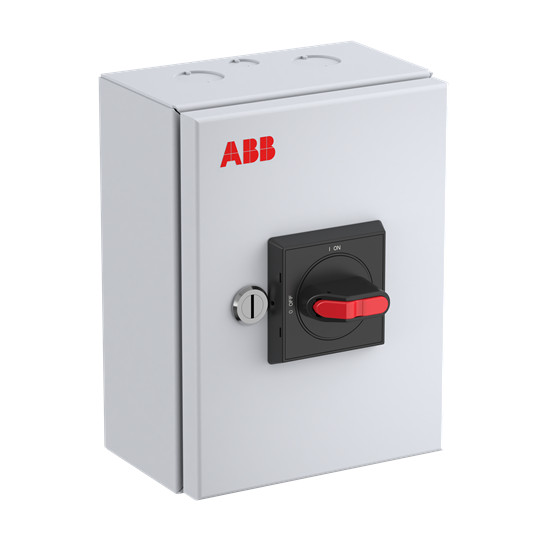

ABB OTL16GT4M 4-polet vedligeholdelsesafbryder med grå kapsling og sort drejegreb med rødt håndtag, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB OTL16GT4M vedligeholdelsesafbryder med 16 A, 7,5 kW, stålpladekapsling, IP65 og sort, aflåseligt drejegreb. Læs mere…
  • Varenr.:
    7805051590
  • EAN nr.:
    6417019940496
  • Typenr.:
    1SCA164865R1001, OTL16GT4M
pr. stk. inkl. moms
3.402,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL16GT4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling. Den er beregnet til almindelige industrielle installationer både indendørs og udendørs og fungerer også som hovedafbryder. Afbryderen leveres som en komplet enhed i kapsling med sort drejegreb.

OTL16GT4M indgår i ABB OTE-serien, som fås med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien omfatter også afbrydere med plast-, aluminium- eller stålpladekapsling.

Betjening og tilslutning

Kapslingen har beskyttelsesgrad IP65 og er beskyttet mod lavtryksvandstråler. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Hovedstrømkredsen tilsluttes med skrueforbindelser.

Drejegrebet kan låses med op til tre hængelåse. Låget er forblokeret, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Tekniske oplysninger

  • Poltal: 4
  • Nominel strøm Ie: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23, 16 A og 7,5 kW
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Feltet for nominel driftsspænding angiver 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; ingen skiftekontakt
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Beskyttelsesgrad: IP65; NEMA-klassificering: Andet
  • Egnet til indbygning af fordeler
  • Ikke egnet til frontmontering i center eller 4-hulsmontering
  • Uden integreret motordrev og uden mulighed for motordrev eller spændingsudløser
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt

Standarder og type

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelse: OTL16GT4M. Typenummer: 1SCA164865R1001.

Specifikationer

  • Varenummer:
    7805051590
  • EAN nummer:
    6417019940496
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164865R1001, OTL16GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
