ABB OTL16GB4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 16 A, 7,5 kW, IP65

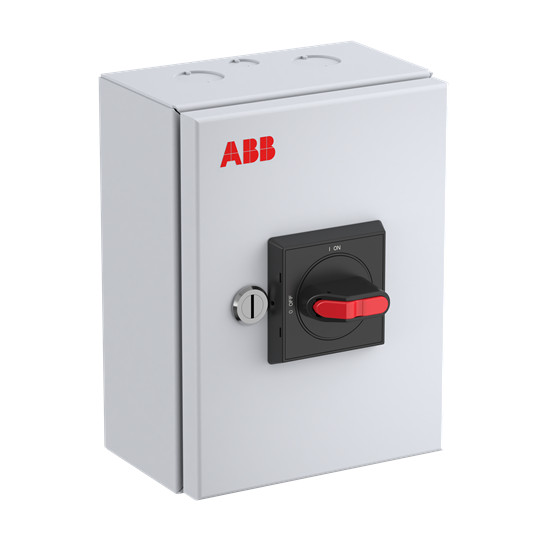

ABB OTL16GB4M vedligeholdelsesafbryder med gråt kabinet og sort drejeknap med rødt greb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL16GB4M er en 4-polet vedligeholdelses- og hovedafbryder med 16 A, 7,5 kW, IP65 og aflåseligt sort drejegreb. Læs mere…
  • Varenr.:
    7805051596
  • EAN nr.:
    6417019940557
  • Typenr.:
    1SCA164871R1001, OTL16GB4M
pr. stk. inkl. moms
3.318,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GB4M er en 4-polet vedligeholdelsesafbryder i OTE-serien, beregnet til industrielle installationer. Serien omfatter varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Denne model er en komplet enhed i stålpladekapsling og fungerer også som hovedafbryder.

Funktion og udførelse

Kapslingen har beskyttelsesgrad IP65 og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

  • Sort drejeknap og skrueforbindelse i hovedstrømkredsen.
  • Håndtaget kan aflåses med op til tre hængelåse.
  • Låget spærrer for tilslutning af afbryderen, når det er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Egnet til indbygning i fordeler.

Elektriske data

  • Nominel strøm IE: 16 A.
  • Nominel permanent strøm ved AC-21, 400 V: 16 A.
  • Nominel permanent strøm ved AC-23, 400 V: 16 A.
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW.
  • Koblingskapacitet ved 400 V: 7,5 kW.
  • Produktbetegnelsen angiver 415 V AC-23.
  • Maksimal nominel driftsspænding Ue AC: 690 V.
  • Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttids-strømstyrke Icw: 0,8 kA.

Øvrige specifikationer

  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb.
  • Én bryder. Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Ingen integreret motordrift, mulighed for motordrev eller option for spændingsudløser.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt.
  • Ikke egnet til frontmontering i center eller med 4-hulsmontering.
  • NEMA-beskyttelsesgrad: Andet.
  • ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051596
  • EAN nummer:
    6417019940557
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164871R1001, OTL16GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
