ABB vedligeholdelsesafbryder OTL25GB4M, 4-polet, 25 A, 415 V AC-23, 11 kW, IP65, stålpladekapsling, sort drejegreb

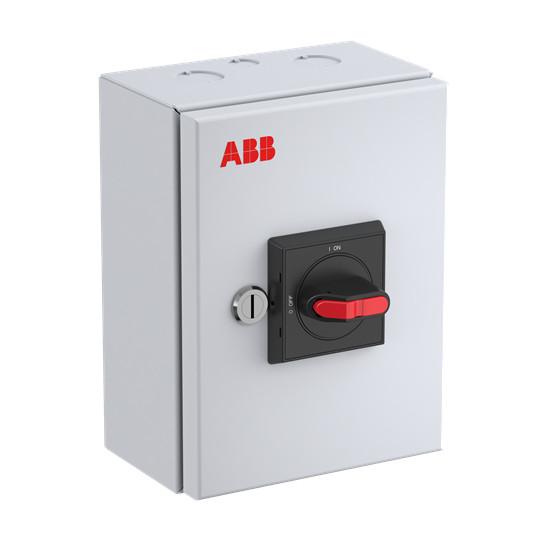

ABB OTL25GB4M vedligeholdelsesafbryder med grå stålpladekapsling og sort drejegreb med rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL25GB4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling med IP65, 25 A mærkestrøm og 11 kW AC-23-effekt ved 400 V. Læs mere…
  • Varenr.:
    7805051617
  • EAN nr.:
    6417019940779
  • Typenr.:
    1SCA164892R1001, OTL25GB4M
pr. stk. inkl. moms
3.651,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL25GB4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og fungerer også som hovedafbryder. Drejegrebet er sort, og hovedstrømkredsen tilsluttes med skrueforbindelse.

Tekniske specifikationer

  • 4 poler og 1 bryder
  • Nominel strøm: 25 A
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel drifteffekt ved AC-23, 400 V: 11 kW
  • Koblingskapacitet ved 400 V: 11 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet til 750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Beskyttelsesklasse: IP65. NEMA-klassifikation: Andet
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 skiftekontakter

Funktioner og installation

Kapslingen er beregnet til indendørs og udendørs brug og beskyttet mod lavtryksvandstråler. Den har gevindborede kabelindføringer med udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Drejegrebet kan aflåses med op til 3 hængelåse. Låget forblokerer afbryderen, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Enheden er egnet til indbygning af fordeler.

Udførelse og standarder

Modellen er ikke udført som reverseringskontakt, sikkerhedsafbryder eller nødstopsudgave. Den har hverken integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser. Serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051617
  • EAN nummer:
    6417019940779
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164892R1001, OTL25GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
