ABB Vedligeholdelsesafbryder OTL40GA4M, 4-polet, 40 A, 415 V AC-23, 18,5 kW, IP65

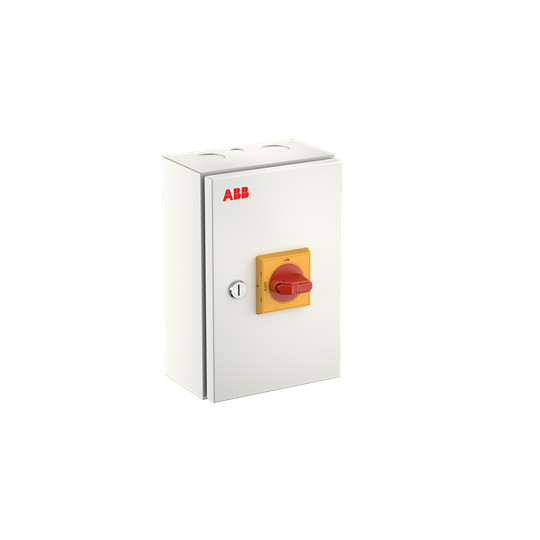

ABB OTL40GA4M vedligeholdelsesafbryder, 4-polet og 40 A, i hvid kapsling med rødt-gult drejegreb set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GA4M er en 4-polet vedligeholdelsesafbryder på 40 A med stålpladekapsling, IP65, rødt-gult drejegreb og 18,5 kW ved 400 V. Læs mere…
  • Varenr.:
    7805051651
  • EAN nr.:
    6417019941110
  • Typenr.:
    1SCA164926R1001, OTL40GA4M
pr. stk. inkl. moms
4.073,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL40GA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling, beregnet til almindelige industrielle installationer. Den kan også anvendes som hovedafbryder og er egnet til indbygning i en fordeler. Modellen har et rødt-gult drejegreb og en kapsling med beskyttelsesgrad IP65, som gør den egnet til både indendørs og udendørs brug.

OTL40GA4M hører til ABB OTE-serien, der findes i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling.

Funktioner og tilslutning

Afbryderen er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Drejehåndtaget kan aflåses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske oplysninger

  • Poltal: 4
  • Nominel strøm IE: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Nominel drifteffekt ved AC-23, 400 V: 18,5 kW
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet som 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Beskyttelsesgrad på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Betjeningselement: drejeknap
  • Hjælpekontakter: 1 NO og 1 NC; 0 skiftekontakter
  • Antal brydere: 1
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Komplet enhed i kapsling

Afgrænsninger og standarder

Modellen er ikke udført som sikkerhedsafbryder eller nødstopsudgave og er ikke en reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev som tilvalg eller mulighed for spændingsudløser. Den er ikke beregnet til frontmontering, hverken med 4-hulsmontering eller centermontering.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Typebetegnelse: OTL40GA4M
  • Type-/ordrenummer: 1SCA164926R1001
  • Produktnummer: 7805051651
  • EAN: 6417019941110

Specifikationer

  • Varenummer:
    7805051651
  • EAN nummer:
    6417019941110
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164926R1001, OTL40GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
