ABB OTR63GB4M vedligeholdelsesafbryder, 4-polet, 63 A, 30 kW, IP65

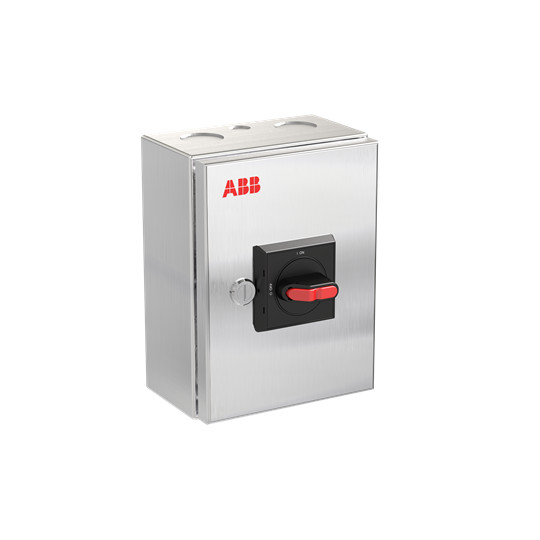

ABB OTR63GB4M vedligeholdelsesafbryder med 4 poler, 63 A og IP65-kapsling i stålkabinet med sort og rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR63GB4M er en 4-polet vedligeholdelses- og hovedafbryder med 63 A, 30 kW koblingskapacitet ved 400 V og IP65-kapsling. Læs mere…
  • Varenr.:
    7805051416
  • EAN nr.:
    6417019935935
  • Typenr.:
    1SCA164353R1001, OTR63GB4M
pr. stk. inkl. moms
5.854,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR63GB4M er en 4-polet vedligeholdelsesafbryder til industrielle installationer. Den er også udført som hovedafbryder og leveres som en komplet enhed i kapsling. Denne variant er angivet med rustfrit stålkabinet.

Tekniske specifikationer

  • Nominel strøm: 63 A
  • Koblingskapacitet: 30 kW ved 400 V AC-23
  • Nominel permanent strøm: 63 A ved AC-21, 400 V
  • Maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttids-strømstyrke Icw: 1,5 kA
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Betjening med sort drejeknap
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Beskyttelsesgrad: IP65. NEMA-beskyttelsesgrad er angivet som “Andet”

Leverandørens variantbetegnelse angiver 415 V AC-23, mens de tekniske attributter angiver 30 kW ved 400 V AC-23. Den maksimale nominelle driftsspænding er angivet til 800 V.

Funktioner og installation

Kapslingen er beskyttet mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug. OTE-serien fås efter variant med plast-, aluminium- eller stålpladeindkapsling. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Egnet til indbygning i fordeler, men ikke til frontmontering i center eller med 4-huls montering.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Der er ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser.

Hjælpekontakter og standarder

Leverandørdataene om hjælpekontakter er indbyrdes modstridende: De angiver både 0 NO/0 NC og 3 NO/3 NC, mens et felt angiver 0 skiftekontakter. Oplysningerne bør derfor kontrolleres for den konkrete variant.

ABB OTE-serien er angivet til at overholde IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051416
  • EAN nummer:
    6417019935935
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164353R1001, OTR63GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
