ABB OTL63GBA4M vedligeholdelsesafbryder, 4-polet, 63 A, 30 kW

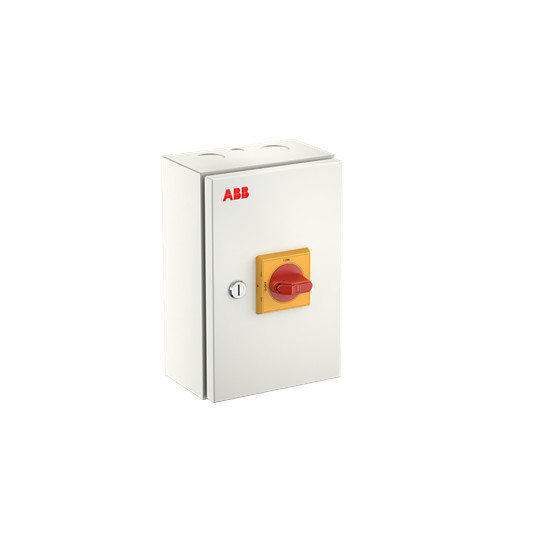

ABB OTL63GBA4M vedligeholdelsesafbryder i hvid kapsling med rød drejeknap og lås på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB vedligeholdelsesafbryder med 63 A, 30 kW og IP65-kapsling. Har rød drejeknap, låsbar betjening og fast neutral- og PE-klemme. Læs mere…
  • Varenr.:
    7805051375
  • EAN nr.:
    6417019935461
  • Typenr.:
    1SCA164310R1001, OTL63GBA4M
pr. stk. inkl. moms
4.792,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL63GBA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme. Afbryderen er en komplet enhed i kapsling og kan også anvendes som hovedafbryder.

Kapslingen har IP65-beskyttelse mod lavtryksvandstråler og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

Funktioner og betjening

Afbryderen betjenes med en rød drejeknap og kan låses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

  • 63 A nominel strøm og 4 poler
  • 30 kW drifteffekt ved AC-23, 400 V; koblingskapacitet er også angivet til 30 kW ved 400 V
  • Variantbetegnelsen angiver 415 V AC-23 og 63 A
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel korttids-strømstyrke Icw: 1,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V; nominel driftsspænding er angivet som 800–800 V
  • Hovedstrømkreds med skrueforbindelse
  • Én bryder; egnet til indbygning i fordeler
  • Dimensioner: 200 mm høj, 150 mm bred og 100 mm dyb

Tekniske oplysninger

Produktets typebetegnelser er OTL63GBA4M og 1SCA164310R1001. Serien overholder IEC 60947-1 og IEC 60947-3. Afbryderen er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev som tilvalg eller mulighed for spændingsudløser. Den er ikke egnet til frontmontering i center eller med 4-huls montering.

Kildedata angiver hjælpekontakter forskelligt: Variantteksten angiver 0 NO og 0 NC, mens attributterne angiver 3 NO og i supplerende attributter 3 NC. Antallet af skiftekontakter er angivet til 0. NEMA-beskyttelsesgrad er angivet som Andet.

Specifikationer

  • Varenummer:
    7805051375
  • EAN nummer:
    6417019935461
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164310R1001, OTL63GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
