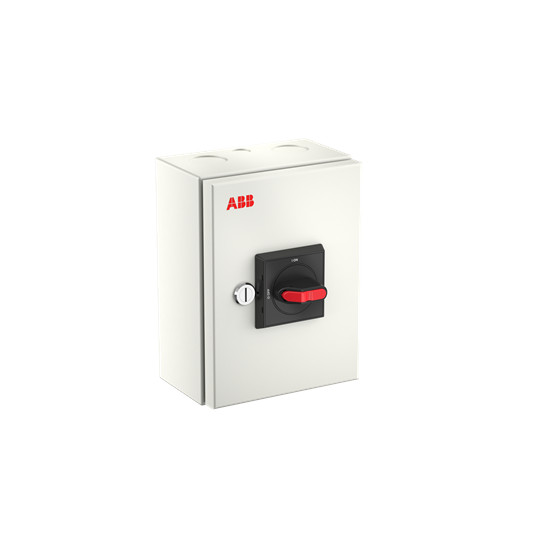

ABB OTL63GB4M vedligeholdelsesafbryder med lys kapsling, sort drejeknap og rød betjening, 4-polet, 63 A og IP65.

Skaffevare

GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)

Metode	Pris	Leveres
GLS Pakkeshop	39,00 kr.	Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv	49,00 kr.	Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering	59,00 kr.	Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)	0,00 kr.	Tirsdag d. 10/11 - fredag d. 20/11

Oplyste datoer gælder ved bestilling inden onsdag 15.30

Se alt fra mærket ABB

ABB OTL63GB4M er en 4-polet vedligeholdelses- og hovedafbryder på 63 A med IP65-kapsling og 30 kW koblingskapacitet ved 400 V AC-23. Læs mere…

Varenr.:
7805051478
EAN nr.:
6417019936567
Typenr.:
1SCA164420R1001, OTL63GB4M

pr. stk. inkl. moms

4.792,00 kr.

Måske interessant?

Beskyttelsesmuffe til 20 mm rør ATI39
4,50 kr.
Montageklemme 16 mm, M-clamp16
6,60 kr.
ABB indmuringsdåse, 1 modul
17,30 kr.
Beskyttelseshætte, passer i Ø25mm alu/stålrør ATI40
5,40 kr.
Montageklemme 22 mm, M-clamp22
6,40 kr.
Tilslutningsbro for PE-terminaler, type 2, TB12
23,00 kr.
Omskifter 1-0-2, 40 A, 4-polet, OT40F4C
889,00 kr.
Kabelbinder holder, 19 x 19 mm, klar (100) - ABB - 100 stk
72,00 kr.
ABB M-end16, endestykke til M-dækskinne, 16 mm
50,50 kr.
Montageklemme 34 mm, M-clamp34
10,10 kr.

Se alt fra mærket

Beskrivelse

ABB OTL63GB4M er en 4-polet vedligeholdelses- og hovedafbryder til almindelige industrielle installationer. Denne variant er angivet med stålpladekapsling. ABB OTE-serien fås også med plast- eller aluminiumskapsling samt i varianter med forskelligt polantal, strøm- og effektstørrelser og tilbehørsmuligheder.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Drejeknappen kan låses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske specifikationer

4 poler og nominel strøm på 63 A.
Nominel permanent strøm ved AC-21, 400 V: 63 A.
Koblingskapacitet ved 400 V: 30 kW. Kildedataene angiver desuden 30 kW ved AC-23, 400 V, mens variantbetegnelsen nævner 415 V AC-23.
Nominel driftsspænding: 800–800 V. Maksimal nominel driftsspænding Ue AC: 800 V.
Nominel korttidsstrøm Icw: 1,5 kA.
Skrueforbindelse til hovedstrømkredsen.
Sort drejeknap og komplet enhed i kapsling.
Mål: 200 mm høj, 150 mm bred og 100 mm dyb.
Udført som vedligeholdelsesafbryder og hovedafbryder. Ikke udført som nødstopsafbryder, sikkerhedsafbryder eller reverseringskontakt.
Ikke udstyret med integreret motordrev, mulighed for motordrev eller spændingsudløser.
Hjælpekontaktdataene er ikke entydige i kildematerialet: Hovedattributterne angiver 3 NO-kontakter og 0 skiftekontakter, mens tilknyttede kildedata også angiver 0 NO/0 NC og 3 NC.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

Varenummer:

7805051478
EAN nummer:

6417019936567

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

1SCA164420R1001, OTL63GB4M

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Antal brydere:

1.0
Antal hjælpekontakter med skifte funktion:

0.0
Antal hjælpekontakter som er NO:

3.0
Antal poler:

4.0
Beskyttelsesgrad (NEMA):

Andet
Beskyttelsesklasse (IP) forside:

IP65
Bredde:

150.0 mm
Dybde:

100.0 mm
Egnet til front montering 4-hul:

False
Egnet til front montering center:

False
Egnet til indbygning af fordeler:

True
Enhedskontruktion:

Komplet enhed i kapsling
Farve på kontrolelement:

Sort
Højde:

200.0 mm
Integreret motordrev:

False
Koblingskapacitet ved 400 V:

30.0 kW
Låsbar:

True
Max. nominel drift spænding Ue AC:

800.0 V
Motordrev som option:

False
Nominel drifteffekt på AC-23, 400V:

30.0 kW
Nominel driftsspænding:

800 - 800 V
Nominel kortstids-strømstyrke Icw:

1.5 kA
Nominel permanent strøm ved AC-21, 400 V:

63.0 A
Nominel strøm IE:

63.0 A
Option for spændingsudløser:

False
Tilslutningstype hovedstrømkreds:

Skrueforbindelse
Type af betjeningselement:

Drejeknap
Udført som hovedafbryder:

True
Udført som nødstopsudgave:

False
Udført som reparations-/vedligeholdelsesafbryder:

True
Udført som reverseringskontakt:

False
Udført som sikkerhedsafbryder:

False
Producent/forhandler:

ABB
