ABB OTR63GA4M vedligeholdelsesafbryder, 4-polet, 63 A, IP65

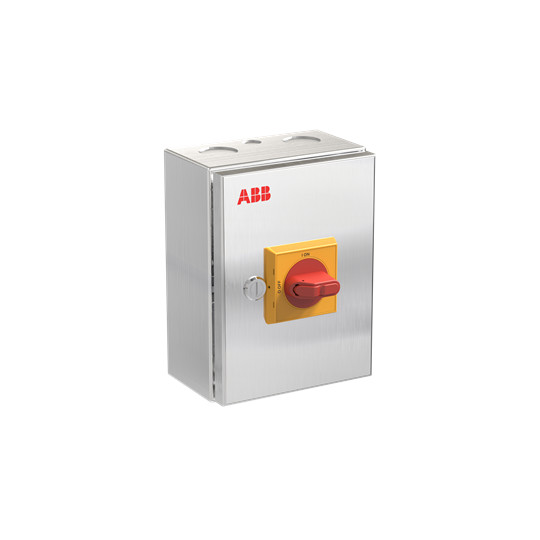

ABB OTR63GA4M vedligeholdelsesafbryder, 4-polet 63 A med sølvfarvet kapsling og rød drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder med 63 A, IP65-kapsling, rød låsbar drejeknap og skrueforbindelser. Beregnet til 5-lederanlæg. Læs mere…
  • Varenr.:
    7805051410
  • EAN nr.:
    6417019935874
  • Typenr.:
    1SCA164347R1001, OTR63GA4M
pr. stk. inkl. moms
5.934,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR63GA4M er en 4-polet vedligeholdelsesafbryder i OTE-serien, beregnet til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og fungerer også som hovedafbryder. Den supplerende variantbetegnelse angiver rustfrit stål.

Funktioner og udførelse

  • Nominel strøm: 63 A.
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 30 kW.
  • Den supplerende variantbetegnelse angiver 415 V AC-23.
  • Nominel permanent strøm ved AC-21, 400 V: 63 A.
  • Nominel korttids-strømstyrke Icw: 1,5 kA.
  • Nominel driftsspænding er angivet som 800–800 V; maksimal nominel driftsspænding Ue er 800 V AC.
  • Betjening med rød drejeknap. Afbryderen kan aflåses med op til tre hængelåse.
  • Hovedstrømkredsen tilsluttes med skrueforbindelser.
  • IP65-kapsling, beskyttet mod lavtryksvandstråler og beregnet til indendørs og udendørs brug.
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb.

Installation og sikkerhedsfunktioner

Afbryderen er beregnet til 5-lederanlæg og har fast neutral- og PE-klemme. Kabelindføringernes gevindborede åbninger med udbrydningshuller er beregnet til to parallelle kabler og ét styrekabel fra både top og bund. Låget forblokerer håndtaget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.

Produktet er udført som reparations- og vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Det har ikke integreret motordrev, og motordrev samt spændingsudløser er ikke angivet som optioner.

Supplerende oplysninger

Kildedataene har forskellige angivelser af hjælpekontakter: Den supplerende variantbetegnelse nævner monteret 1 NO og 1 NC, mens produktattributterne angiver 3 NO og 3 NC samt 0 skiftekontakter. Afbryderen er registreret med én bryder. Den er angivet som egnet til indbygning af fordeler, men ikke til frontmontering i centrum eller med 4-hulsmontering. NEMA-beskyttelsesgrad er angivet som Andet.

ABB OTE-serien findes i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien kan leveres med plast-, aluminium- eller stålpladekapsling. Den overholder IEC 60947-1 og IEC 60947-3.

  • Typebetegnelse: OTR63GA4M
  • Type-/ordrenummer: 1SCA164347R1001
  • Produktnummer: 7805051410
  • EAN: 6417019935874

Specifikationer

  • Varenummer:
    7805051410
  • EAN nummer:
    6417019935874
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164347R1001, OTR63GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
