ABB OTL63GA4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 63 A, 30 kW, stålpladekapsling

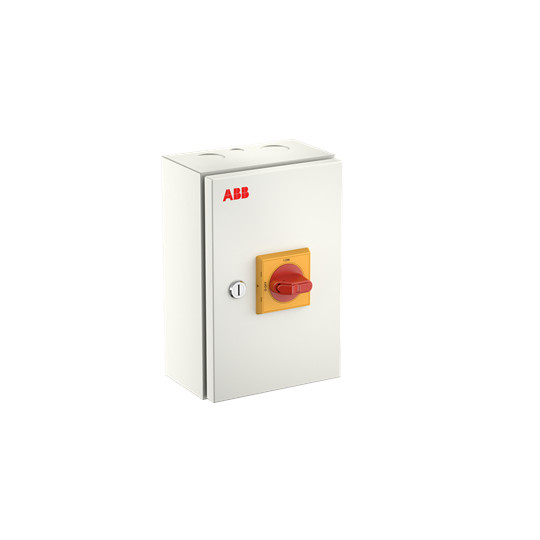

ABB OTL63GA4M vedligeholdelsesafbryder med 4 poler og stålpladekapsling, set skråt forfra med rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder med stålpladekapsling, 63 A, 30 kW ved 400 V AC-23 og IP65. Til 5-leder-system med fast neutral- og PE-klemme. Læs mere…
  • Varenr.:
    7805051368
  • EAN nr.:
    6417019933795
  • Typenr.:
    1SCA164303R1001, OTL63GA4M
pr. stk. inkl. moms
4.872,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL63GA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling til industrielle installationer. Den er beregnet til 5-leder-system og har fast neutral- og PE-klemme. Afbryderen fungerer også som hovedafbryder.

Tekniske specifikationer

  • Nominel strøm: 63 A
  • Nominel driftsspænding: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Angivet til 415 V AC-23, 63 A og 30 kW
  • Nominel drifteffekt ved AC-23, 400 V: 30 kW
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Koblingskapacitet ved 400 V: 30 kW
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Tilslutning til hovedstrømkreds med skrueforbindelse
  • Komplet enhed i kapsling med én afbryder og rød drejeknap
  • Beskyttelsesgrad: IP65. NEMA-beskyttelsesgrad er angivet som andet
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Egnet til indbygning i fordeler

Funktioner og udførelse

Kapslingen er beskyttet mod lavtryksvandstråler og kan anvendes både indendørs og udendørs. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.

ABB OTE-serien fås også med plast- eller aluminiumskapsling, afhængigt af installationsbehovet. Denne variant er angivet med stålpladekapsling.

  • Variantbeskrivelsen angiver monterede hjælpekontakter: 1 NO og 1 NC. Kildedataenes attributter angiver også 3 NO, 3 NC i supplerende attributter og 0 skiftekontakter.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Intet integreret motordrev, ingen mulighed for motordrev og ingen mulighed for spændingsudløser
  • Ikke egnet til frontmontering i center eller frontmontering med 4-huls montering
  • Overholder IEC 60947-1 og IEC 60947-3

Identifikation

  • Typebetegnelse: OTL63GA4M
  • Typenummer: 1SCA164303R1001
  • Produktnummer: 7805051368
  • EAN: 6417019933795

Specifikationer

  • Varenummer:
    7805051368
  • EAN nummer:
    6417019933795
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164303R1001, OTL63GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
