ABB OTL63GT4M vedligeholdelsesafbryder, 4-polet, 63 A, 30 kW, IP65

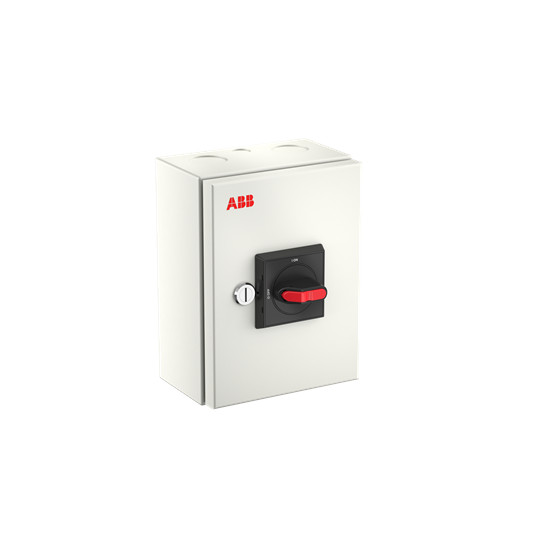

ABB OTL63GT4M vedligeholdelsesafbryder med hvid kapsling og sort drejeknap med rødt greb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder med 63 A, 30 kW ved 400 V, IP65-kapsling, drejeknap og låsbar betjening. Læs mere…
  • Varenr.:
    7805051369
  • EAN nr.:
    6417019935409
  • Typenr.:
    1SCA164304R1001, OTL63GT4M
pr. stk. inkl. moms
4.872,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL63GT4M er en 4-polet vedligeholdelsesafbryder i komplet stålpladekapsling til almindelige industrielle installationer. Den er også udført som hovedafbryder og har en sort drejeknap.

Funktioner og tilslutning

  • IP65-beskyttelse på forsiden; kapslingen er beskyttet mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget kan låses med op til 3 hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme. Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Enheden er angivet som egnet til indbygning af fordeler.

Tekniske data

  • 4 poler og 1 bryder.
  • Nominel strøm: 63 A. Nominel permanent strøm ved AC-21, 400 V: 63 A. Nominel permanent strøm ved AC-23, 400 V: 63 A.
  • Nominel drifteffekt ved AC-23, 400 V: 30 kW. Koblingskapacitet ved 400 V: 30 kW.
  • Nominel driftsspænding: 800 V. Maksimal nominel driftsspænding Ue AC: 800 V.
  • Nominel korttids-strømstyrke Icw: 1,5 kA.
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb.
  • Beskyttelsesgrad (NEMA): Andet.

Hjælpekontakter og udførelse

Oplysningerne om hjælpekontakter varierer i produktdataene: attributterne angiver 3 NO og 3 NC, mens en supplerende variantbeskrivelse angiver 1 NO og 1 NC. Der er 0 skiftefunktion-hjælpekontakter.

Afbryderen er ikke udført som reverseringskontakt, sikkerhedsafbryder eller nødstopsudgave. Den har hverken integreret motordrev eller mulighed for motordrev eller spændingsudløser. Den er ikke beregnet til frontmontering med 4-huls- eller centermontering.

Serie og standarder

ABB OTE-serien omfatter vedligeholdelsesafbrydere med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling afhængigt af installationsbehov. Serien overholder IEC 60947-1 og IEC 60947-3.

Typebetegnelse: OTL63GT4M. Typenummer: 1SCA164304R1001.

Specifikationer

  • Varenummer:
    7805051369
  • EAN nummer:
    6417019935409
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164304R1001, OTL63GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
