ABB OTL80GBA4M vedligeholdelsesafbryder, 4-polet, 80 A, 45 kW, IP65

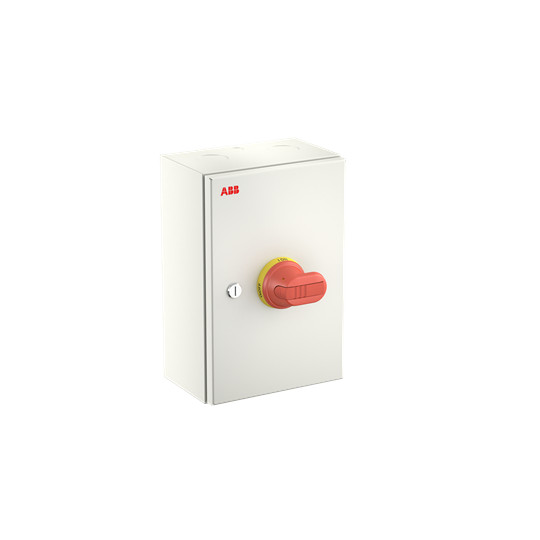

ABB OTL80GBA4M vedligeholdelsesafbryder, 4-polet og 80 A, i hvid kapsling med rødt drejegreb, set skråt forfra.ABB OTL80GBA4M vedligeholdelsesafbryder, 4-polet og 80 A, set næsten lige forfra med rødt drejegreb og synlig top.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder i stålpladekapsling med IP65, 80 A mærkestrøm, 45 kW ved 400 V AC-23 og aflåseligt håndtag. Læs mere…
  • Varenr.:
    7805051384
  • EAN nr.:
    6417019935553
  • Typenr.:
    1SCA164319R1001, OTL80GBA4M
pr. stk. inkl. moms
5.575,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL80GBA4M vedligeholdelsesafbryder

Denne 4-polede vedligeholdelsesafbryder fra ABB OTE-serien er beregnet til industrielle installationer. Enheden er samlet i en stålpladekapsling og kan anvendes både indendørs og udendørs. OTE-serien omfatter også varianter med andre poltal, strøm- og effektstørrelser samt forskellige kapslinger og tilbehørsmuligheder.

Funktioner og tilslutning

  • Kan anvendes som vedligeholdelsesafbryder og hovedafbryder.
  • 80 A mærkestrøm og 80 A nominel permanent strøm ved AC-23, 400 V.
  • Koblingskapacitet og nominel drifteffekt ved AC-23, 400 V: 45 kW.
  • Nominel korttids-strømstyrke Icw: 1,5 kA.
  • Fire poler og én bryder. Hovedstrømkreds med skrueforbindelse.
  • Håndtag med rødt betjeningselement, aflåseligt med op til tre hængelåse.
  • Kapslingens låg er forblokeret, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-leder-system og udstyret med fast neutral- og PE-klemme.
  • Egnet til indbygning af fordeler.

Mål og kapsling

Kapslingen har beskyttelsesklasse IP65 på forsiden og er beskyttet mod lavtryksvandstråler. Målene er 300 mm i højden, 200 mm i bredden og 135 mm i dybden. NEMA-beskyttelsesgraden er angivet som Andet.

Tekniske oplysninger

  • Datagrundlaget angiver nominelt driftsspændingsområde 800–800 V og maksimal nominel driftsspænding Ue AC på 800 V.
  • Leverandørens varebetegnelse angiver 415 V AC-23. Koblingskapacitet og nominel drifteffekt er angivet ved 400 V.
  • Antal hjælpekontakter med skiftefunktion: 0.
  • Varebetegnelsen angiver 0 NO- og 0 NC-hjælpekontakter, mens produktattributterne angiver 4 NO- og 4 NC-hjælpekontakter.
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt.
  • Har ikke spændingsudløser, integreret motordrev eller motordrev som tilvalg.
  • Ikke egnet til frontmontering med 4-hulsmontering eller centermontering.

Standarder og identifikation

Serien overholder IEC 60947-1 og IEC 60947-3. Produktnummer: 7805051384. Typenummer: 1SCA164319R1001 og OTL80GBA4M. EAN: 6417019935553.

Specifikationer

  • Varenummer:
    7805051384
  • EAN nummer:
    6417019935553
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164319R1001, OTL80GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal hjælpekontakter som er NC:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
