ABB OTL80GA4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 80 A, 45 kW, IP65

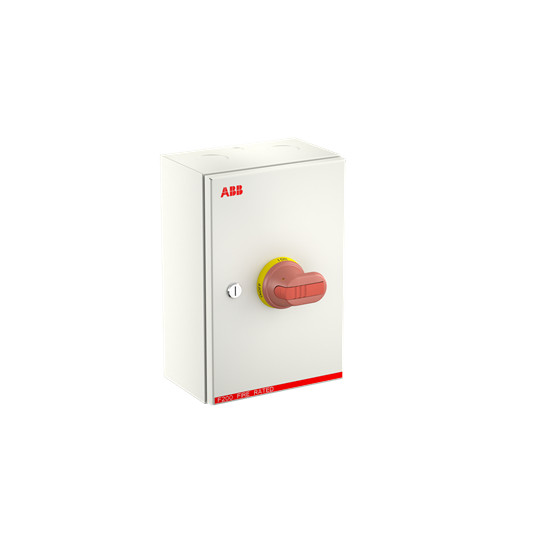

ABB OTL80GA4M 4-polet vedligeholdelsesafbryder med rød drejeknap på lys kapsling, set skråt forfra.ABB OTL80GA4M 4-polet vedligeholdelsesafbryder med rød drejeknap, vist større og mere direkte forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL80GA4M er en 4-polet vedligeholdelses- og hovedafbryder i stålpladekapsling med IP65, 80 A og 45 kW. Læs mere…
  • Varenr.:
    7805051379
  • EAN nr.:
    6417019935508
  • Typenr.:
    1SCA164314R1001, OTL80GA4M
pr. stk. inkl. moms
5.655,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL80GA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling. Den er også udført som hovedafbryder og beregnet til almindelige industrielle installationer. Produktbetegnelsen angiver 415 V AC-23, mens de tekniske data angiver 45 kW ved 400 V AC-23.

Funktioner og udførelse

  • Komplet enhed i kapsling med IP65-beskyttelse på forsiden, til indendørs og udendørs brug.
  • Håndtag med rød betjening, som kan aflåses med op til tre hængelåse.
  • Låget er forblokeret, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringer med gevind og udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Kan indbygges i fordeler.
  • Serien omfatter også varianter med plast- og aluminiumskapsling; denne model er angivet med stålpladekapsling.

Tekniske data

  • Model: OTL80GA4M; typebetegnelse: 1SCA164314R1001.
  • Antal poler: 4. Antal brydere: 1.
  • Nominel strøm og permanent strøm ved AC-23, 400 V: 80 A.
  • Nominel driftseffekt og koblingskapacitet ved 400 V: 45 kW.
  • Spænding: Produktbetegnelsen angiver 415 V AC-23. De tekniske data angiver nominel driftsspænding 800–800 V og maksimal nominel driftsspænding Ue AC på 800 V.
  • Nominel korttidsstrøm Icw: 1,5 kA.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Hovedstrømkreds med skrueforbindelse.
  • Hjælpekontakter: De tekniske attributter angiver 4 NO- og 4 NC-hjælpekontakter samt 0 skiftekontakter. En supplerende produktbetegnelse angiver monteret AUX-kontakt 1NO, 1NC.
  • Ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstop. Spændingsudløser og motordrev er ikke integreret eller angivet som tilvalg.
  • Ikke egnet til frontmontering med 4 huller eller frontmontering i centrum.
  • NEMA-beskyttelsesgrad: Andet.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051379
  • EAN nummer:
    6417019935508
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164314R1001, OTL80GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal hjælpekontakter som er NC:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
