ABB Vedligeholdelsesafbryder OTL80GT4M, 4-polet, 80 A, IP65

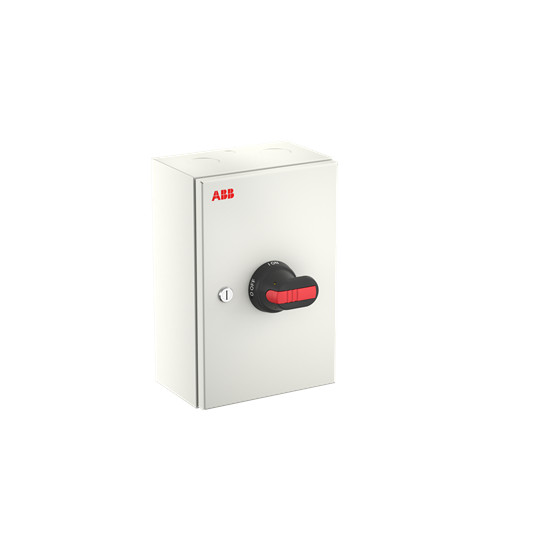

ABB OTL80GT4M vedligeholdelsesafbryder, 4-polet og 80 A, i gråt kabinet med sort håndtag og rød betjening.ABB OTL80GT4M vedligeholdelsesafbryder, 4-polet og 80 A, set tættere på med gråt kabinet og sort-rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL80GT4M er en 4-polet vedligeholdelses- og hovedafbryder med 80 A mærkestrøm, IP65-kapsling, låsbart håndtag og 45 kW koblingskapacitet ved 400 V. Læs mere…
  • Varenr.:
    7805051380
  • EAN nr.:
    6417019935515
  • Typenr.:
    1SCA164315R1001, OTL80GT4M
pr. stk. inkl. moms
5.655,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL80GT4M er en 4-polet vedligeholdelsesafbryder, der også er udført som hovedafbryder. Den indgår i ABB OTE-serien, som er beregnet til almindelige industrielle installationer. Serien fås med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Afhængigt af variant kan serien leveres med plast-, aluminium- eller stålpladekapsling. Den supplerende produktbetegnelse for denne model angiver stålpladekapsling.

Afbryderen er beregnet til indendørs og udendørs brug. Kapslingen har beskyttelsesgrad IP65 og er beskyttet mod lavtryksvandstråler. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

Betjening og tilslutning

Det sorte håndtag kan aflåses med op til 3 hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-leder-system og har faste neutral- og PE-klemmer.

Tekniske specifikationer

  • Typebetegnelse: OTL80GT4M
  • ABB-type: 1SCA164315R1001
  • Produktnummer: 7805051380
  • 4 poler og 1 afbryder
  • Mærkestrøm: 80 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW
  • Supplerende produktbetegnelse angiver 415 V AC-23
  • Maksimal nominel driftsspænding Ue AC: 800 V; angivet driftsspændingsområde: 800–800 V
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Tilslutning af hovedstrømkreds med skrueforbindelse
  • Komplet enhed i kapsling, egnet til indbygning af fordeler
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Betjeningselementets type er angivet som andet; betjeningselementet er sort
  • Låsbar
  • Ingen integreret motordrift, og motordrift tilbydes ikke som option
  • Spændingsudløser tilbydes ikke som option
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Ikke egnet til frontmontering i centrum eller frontmontering med 4 huller
  • NEMA-beskyttelsesgrad er angivet som andet

Oplysninger om hjælpekontakter

Angivelserne af hjælpekontakter varierer i produktdataene: Den supplerende produktbetegnelse angiver monterede hjælpekontakter 1NO og 1NC. De tekniske attributter angiver 4 NO-kontakter, mens supplerende attributter angiver 4 NO- og 4 NC-kontakter. Attributterne angiver desuden 0 hjælpekontakter med skiftefunktion.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051380
  • EAN nummer:
    6417019935515
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164315R1001, OTL80GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
