ABB Vedligeholdelsesafbryder OTL25GA6M, 6-polet, 25 A, 11 kW, IP65, stålpladekapsling

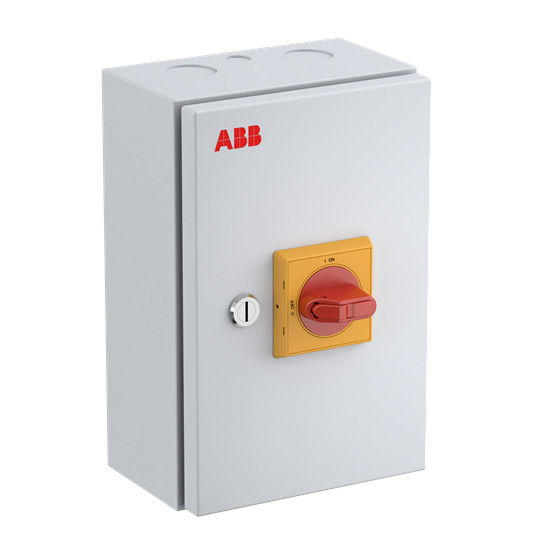

ABB OTL25GA6M vedligeholdelsesafbryder med gråt stålpladekabinet og rødt drejegreb på gul plade.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
6-polet ABB vedligeholdelsesafbryder til industrielle installationer med 25 A mærkestrøm, 11 kW AC-23-kobling og IP65-kapsling. Læs mere…
  • Varenr.:
    7805051629
  • EAN nr.:
    6417019940892
  • Typenr.:
    1SCA164904R1001, OTL25GA6M
pr. stk. inkl. moms
5.854,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL25GA6M er en 6-polet vedligeholdelsesafbryder til almindelige industrielle installationer. Den er udført som en komplet enhed i stålpladekapsling og har et aflåseligt drejegreb. Afbryderen er også udført som hovedafbryder.

ABB OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien kan leveres med plast-, aluminium- eller stålpladekapsling.

Funktioner og anvendelse

  • Beskyttelsesklasse IP65, til indendørs og udendørs brug samt beskyttelse mod lavtryksvandstråler.
  • Kabelindføringer med gevind og udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Drejegrebet kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem og udstyret med faste neutral- og PE-klemmer.
  • Egnet til indbygning i fordeler.

Tekniske data

  • 6 poler og 1 bryder.
  • Nominel strøm: 25 A. Attributdata angiver 25 A ved AC-21 og 400 V samt 25 A ved AC-23 og 400 V.
  • Nominel drifteffekt ved AC-23, 400 V: 11 kW. Koblingskapacitet ved 400 V: 11 kW. Variantbeskrivelsen angiver 415 V AC-23.
  • Maksimal nominel AC-driftsspænding Ue: 690 V. Nominel driftsspænding er angivet til 750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Hjælpekontakter: 1 NO og 1 NC; ingen hjælpekontakter med skiftefunktion.
  • Kontrolelementet er angivet som rødt. Variantbeskrivelsen angiver rødt-gult drejegreb.
  • Mål: 250 mm høj, 165 mm bred og 110 mm dyb.
  • NEMA-beskyttelsesgrad: Andet.

Udførelse og identifikation

  • Ikke udført som nødstop- eller sikkerhedsafbryder eller som reverseringskontakt.
  • Uden integreret motordrev, mulighed for motordrev eller mulighed for spændingsudløser.
  • Ikke beregnet til frontmontering i centrum eller frontmontering med 4 huller.
  • Typebetegnelser: OTL25GA6M og 1SCA164904R1001.
  • Produktnummer: 7805051629. EAN: 6417019940892.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051629
  • EAN nummer:
    6417019940892
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164904R1001, OTL25GA6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    165.0 mm
  • Dybde:
    110.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    250.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
