ABB OTL40GBA6M vedligeholdelsesafbryder, 6-polet, 40 A, 415 V AC-23, 18,5 kW, IP65, stålpladekapsling

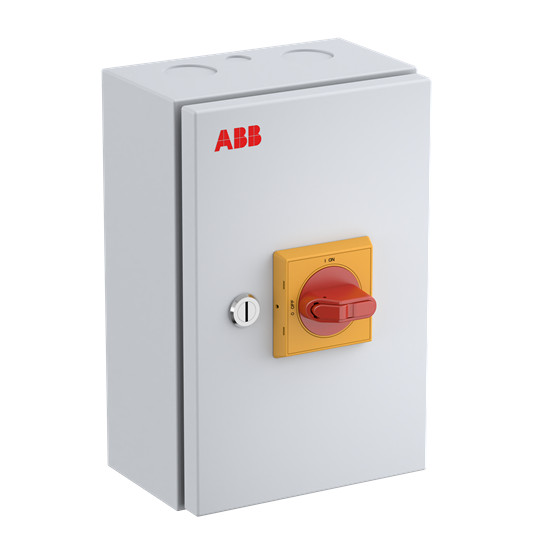

ABB OTL40GBA6M vedligeholdelsesafbryder, 6-polet og 40 A, i grå stålpladekapsling med rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GBA6M er en 6-polet vedligeholdelses- og hovedafbryder i stålpladekapsling med IP65, 40 A og rødt/gult drejegreb. Læs mere…
  • Varenr.:
    7805051661
  • EAN nr.:
    6417019941219
  • Typenr.:
    1SCA164936R1001, OTL40GBA6M
pr. stk. inkl. moms
6.985,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL40GBA6M er en 6-polet vedligeholdelsesafbryder og hovedafbryder til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med rødt/gult drejegreb. ABB OTE-serien fås også i andre varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien omfatter desuden modeller med plast- eller aluminiumskapsling.

Tekniske egenskaber

  • Nominel strøm: 40 A
  • Nominel strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Nominel drifteffekt ved AC-23, 400 V: 18,5 kW
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Én bryder og 6 poler
  • Skrueforbindelse til hovedstrømkredsen
  • Ingen NO-, NC- eller skiftekontakter
  • Ingen integreret motor, motoroption eller spændingsudløser
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Egnet som hovedafbryder og til indbygning af fordeler
  • Mål: 165 mm bred, 250 mm høj og 110 mm dyb
  • IP65 på forsiden; NEMA-beskyttelsesgrad er angivet som Andet

Montering og betjening

Kapslingen er beskyttet mod lavtryksvandstråler og egnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Drejegrebet kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Den er ikke udført til frontmontering, hverken centreret eller med 4-hulsmontering.

Standarder og produktnumre

Serien overholder IEC 60947-1 og IEC 60947-3. Typenummer: 1SCA164936R1001. Produktnummer: 7805051661. EAN: 6417019941219.

Specifikationer

  • Varenummer:
    7805051661
  • EAN nummer:
    6417019941219
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164936R1001, OTL40GBA6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    165.0 mm
  • Dybde:
    110.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    250.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
