ABB OTL40GB6M vedligeholdelsesafbryder, 6-polet, 40 A, 18,5 kW, IP65

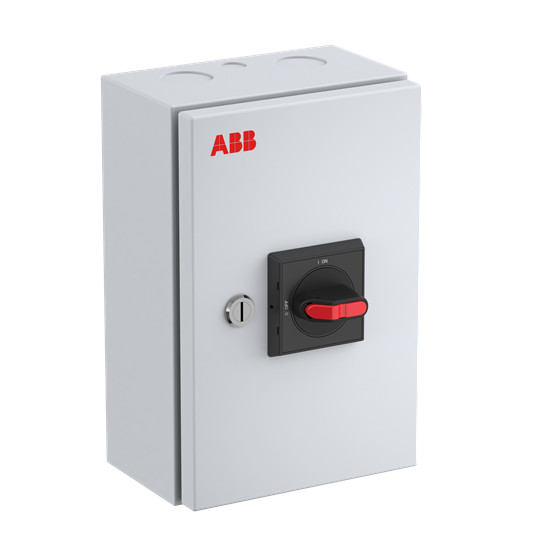

ABB OTL40GB6M vedligeholdelsesafbryder med gråt kapslingshus og sort drejegreb med rød markering, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GB6M er en 6-polet vedligeholdelsesafbryder i stålpladekapsling med IP65, 40 A mærkestrøm og 18,5 kW ved 400 V. Læs mere…
  • Varenr.:
    7805051660
  • EAN nr.:
    6417019941202
  • Typenr.:
    1SCA164935R1001, OTL40GB6M
pr. stk. inkl. moms
6.985,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL40GB6M er en 6-polet vedligeholdelsesafbryder og hovedafbryder i en komplet stålpladekapsling. Den er beregnet til almindelige industrielle installationer og et 5-ledersystem. OTE-serien findes i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling; denne model har stålpladekapsling.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til både indendørs og udendørs brug. Den beskrevne beskyttelse omfatter lavtryksvandstråler.

Funktioner og tilslutning

Afbryderen betjenes med et sort drejegreb og kan aflåses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen har fast neutral- og PE-klemme.

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Hovedstrømkredsen tilsluttes med skrueforbindelse.

Tekniske data

  • Poltal: 6
  • Nominel strøm IE: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Nominel drifteffekt ved AC-23, 400 V: 18,5 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet i data: 750–750 V
  • Nominel korttids-strømstyrke Icw: 0,8 kA
  • Antal brydere: 1
  • Antal hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Mål: 250 mm høj, 165 mm bred og 110 mm dyb
  • Enhedskonstruktion: komplet enhed i kapsling
  • Egnet til indbygning af fordeler
  • NEMA-beskyttelsesgrad: Andet

Udførelse og standarder

Modellen er udført som reparations- og vedligeholdelsesafbryder samt hovedafbryder. Den er ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Den har ikke integreret motordrev, motordrev som option eller option for spændingsudløser. Den er ikke beregnet til frontmontering i center eller med 4-hulsmontering.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Type: OTL40GB6M
  • Typenummer: 1SCA164935R1001
  • Varenummer: 7805051660
  • EAN: 6417019941202

Specifikationer

  • Varenummer:
    7805051660
  • EAN nummer:
    6417019941202
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164935R1001, OTL40GB6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    165.0 mm
  • Dybde:
    110.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    250.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
