ABB OTP63GB6B vedligeholdelsesafbryder, 6-polet, 63 A, IP65

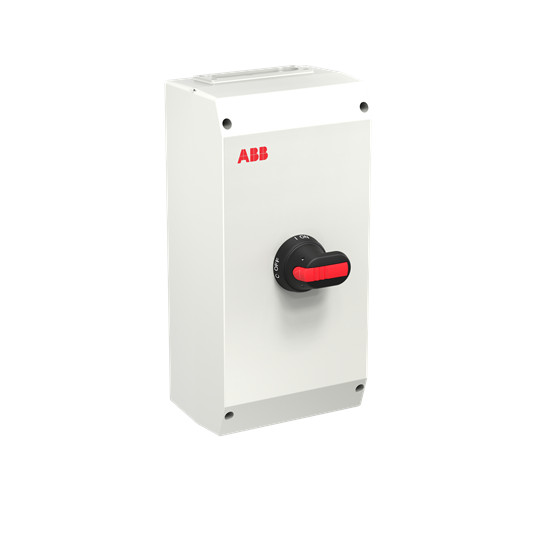

ABB OTP63GB6B vedligeholdelsesafbryder med hvid kapsling og sort drejehåndtag med rød grebsdel, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
6-polet ABB-vedligeholdelsesafbryder i plastkapsling med 63 A mærkestrøm, IP65-beskyttelse og aflåseligt håndtag. Læs mere…
  • Varenr.:
    7805051310
  • EAN nr.:
    6417019933498
  • Typenr.:
    1SCA164242R1001, OTP63GB6B
pr. stk. inkl. moms
2.357,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTP63GB6B vedligeholdelsesafbryder

ABB OTP63GB6B er en 6-polet vedligeholdelses- og hovedafbryder i plastkapsling, beregnet til almindelige industrielle installationer. Den er en komplet enhed i kapsling og egnet til indbygning i en fordeler. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Tekniske specifikationer

  • Mærkestrøm: 63 A
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel permanent strøm ved AC-23, 400 V: 63 A
  • Nominel driftseffekt ved AC-23, 400 V: 30 kW
  • Koblingskapacitet ved 400 V: 30 kW
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Maks. nominel driftsspænding Ue AC: 800 V
  • Beskyttelsesklasse: IP65
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Kontrolelementets farve: sort
  • Mål: 400 mm høj, 200 mm bred og 140 mm dyb

Funktioner og installation

IP65-kapslingen er beskyttet mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen har ikke integreret motordrev eller mulighed for motordrev og er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Den er ikke beregnet til frontmontering i center eller 4-hulsmontering.

Standarder og variantoplysninger

ABB OTE-serien fås med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien kan leveres med plast-, aluminium- eller stålpladeindkapsling. Denne variant er angivet med plastkapsling. Serien overholder IEC 60947-1 og IEC 60947-3.

Supplerende variantdata angiver 415 V AC ved AC-23. Andre tekniske data angiver en maksimal nominel driftsspænding på 800 V AC og en driftsspænding på 800–800 V. Oplysningerne om hjælpekontakter er ikke ens i kildedataene: Der er angivet 0 NO/0 NC, 4 NO og 4 NO/4 NC. Kontrollér derfor den konkrete konfiguration.

Specifikationer

  • Varenummer:
    7805051310
  • EAN nummer:
    6417019933498
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164242R1001, OTP63GB6B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    400.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
