ABB OTL63GA6M vedligeholdelsesafbryder, 6-polet, 63 A, IP65

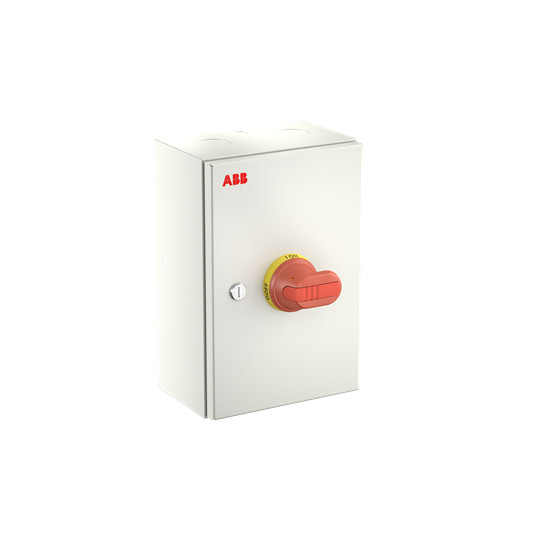

ABB OTL63GA6M vedligeholdelsesafbryder med kapsling og rødt håndtag, set skråt forfra; 6-polet, 63 A, IP65.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL63GA6M er en 6-polet vedligeholdelsesafbryder i stålpladekapsling med 63 A, IP65, rødt håndtag og målene 300 × 200 × 135 mm. Læs mere…
  • Varenr.:
    7805051370
  • EAN nr.:
    6417019935416
  • Typenr.:
    1SCA164305R1001, OTL63GA6M
pr. stk. inkl. moms
8.455,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL63GA6M er en 6-polet vedligeholdelsesafbryder i en komplet stålpladekapsling. Den er også udført som hovedafbryder og er beregnet til almindelige industrielle installationer. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Funktioner og udførelse

  • Nominel strøm: 63 A.
  • Koblingskapacitet og nominel drifteffekt: 30 kW ved 400 V AC-23.
  • Variantdata angiver 415 V AC-23, 63 A.
  • Driftsspændingen er i attributterne angivet som 800–800 V, og maksimal nominel driftsspænding Ue AC er 800 V.
  • Nominel permanent strøm ved 400 V er angivet som 63 A; attributterne angiver både AC-21 og AC-23 for denne værdi.
  • Nominel korttidsstrømstyrke Icw: 1,5 kA.
  • Hovedstrømkreds med skrueforbindelse.
  • Rødt betjeningselement. Håndtaget kan aflåses med op til tre hængelåse.
  • Låget forblokerer afbryderen, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Hjælpekontakter er angivet som 1 NO og 1 NC i variantdata. Andre attributter angiver 1 NO og 0 skiftekontakter.
  • Én bryder. Afbryderen er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser.
  • Egnet til indbygning af fordeler. Ikke egnet til frontmontering i centrum eller frontmontering med 4 huller.

Kapsling og tilslutning

Den aktuelle variant har stålpladekapsling og beskyttelsesgrad IP65 på forsiden. Serien omfatter også varianter med plast- eller aluminiumskapsling. Kapslingen er beskyttet mod lavtryksvandstråler og er beregnet til indendørs og udendørs brug.

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel, både fra top og bund. Målene er 300 mm i højden, 200 mm i bredden og 135 mm i dybden.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051370
  • EAN nummer:
    6417019935416
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164305R1001, OTL63GA6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
