ABB ACH580 HVAC frekvensomformer, ACH580-31-039A-4, 18,5 kW, 38 A, IP21

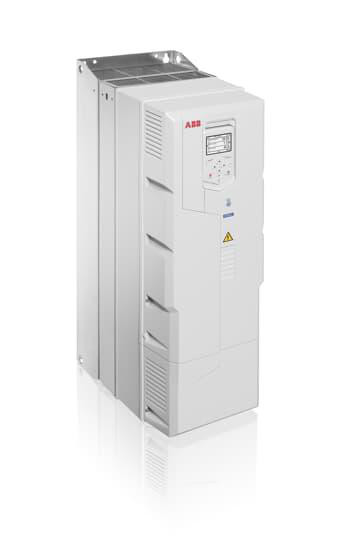

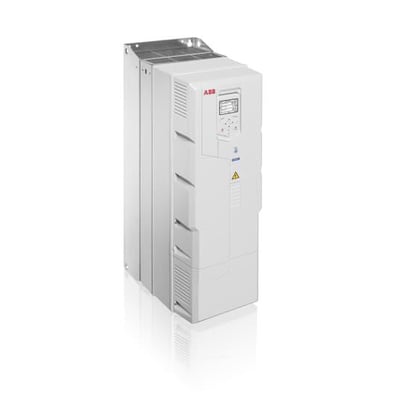

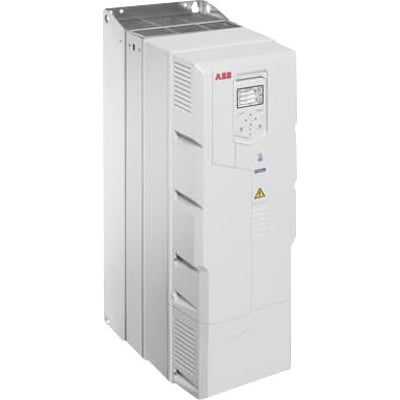

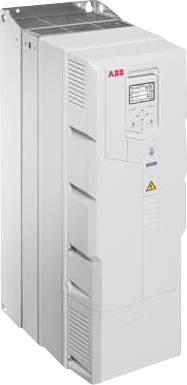

ABB ACH580 HVAC-frekvensomformer på 18,5 kW og 38 A set skråt forfra, med betjeningspanel og ventilationsåbninger.ABB ACH580 HVAC-frekvensomformer på 18,5 kW og 38 A set skråt forfra med hele kabinettet og refleksion under.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-31-039A-4 HVAC-frekvensomformer med 18,5 kW nominel effekt, 38 A udgangsstrøm, IP21-kapsling og integreret STO. Læs mere…
  • Varenr.:
    7865183822
  • EAN nr.:
    6438177456155
  • Typenr.:
    ACH580-31-039A-4
pr. stk. inkl. moms
38.065,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

ABB ACH580-31-039A-4 er en vægmonteret HVAC-frekvensomformer med ultralav harmonisk forvrængning og fuld HVAC-funktionalitet. Det angivne harmoniske indhold er under 3 %. Frekvensomformeren har softwarefunktioner til styring og overvågning, mulighed for fjernadgang og lakerede kontrolkort. Den indgår i ABB's all-compatible frekvensomformerportefølje.

Tekniske data

  • Nominel effekt: 18,5 kW ved både lineær og kvadratisk belastning
  • Nominel udgangsstrøm: 38 A
  • Netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Motorspænding: 0–480 V
  • Tre udgangsfaser
  • Maksimal udgangsfrekvens: 500 Hz
  • Maksimal udgangsspænding: 480 V
  • Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1
  • EMC-kategori: C2/C3 afhængigt af motorkabellængden
  • Angivet virkningsgrad: 96,5 %
  • Angivet effektforbrug: 812 W
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • Byggestørrelse: R6
  • Mål (H x B x D): 771 x 252 x 392 mm
  • Vægt: 61 kg
  • Maksimal motorkabellængde: 100–150 m; korrekt installation afhænger af oplysningerne i hardwaremanualen
  • Konvertertype: spændingskonverter

Styring, sikkerhed og tilslutninger

Safe Torque Off (STO) er integreret og angivet til SIL 3 / PL e. Ekstern 24 V DC-styrespænding er indbygget med dedikerede klemmer. Frekvensomformeren har 2 analoge indgange, 2 analoge udgange, 6 digitale indgange og 3 digitale udgange. Indbygget fieldbuskommunikation omfatter Modbus RTU, BACnet MS/TP og N2.

Attributdata angiver understøttelse af MODBUS, BACnet, PROFINET IO, TCP/IP, EtherNet/IP, DeviceNet, DeviceNet Safety, CAN, LON, PROFIsafe, PROFIBUS og øvrige bussystemer. Attributdata angiver ikke understøttelse af SERCOS, INTERBUS, INTERBUS-Safety, AS-interface-sikkerhed, ASI, KNX, Data-Highway, Foundation Fieldbus, SUCONET eller SafetyBUS p.

  • RS485: 1 interface
  • USB: 1 interface
  • Andre interfaces: 2; parallelle interfaces: 2
  • RS232, RS422 og seriel TTY: 0 interfaces
  • PROFINET-interfaces og industrielle Ethernet-interfaces: 0
  • Optisk interface: ikke angivet
  • Integreret bremsemodstand: nej
  • Betjeningselement og PC-tilkobling: ikke inkluderet
  • Firekvadrantdrift: ikke understøttet

Anvendelse

Attributdata angiver anvendelse i både industrielle områder og bolig- og kontormiljøer. Antal indgangsfaser er i attributdata angivet som Andet.

Specifikationer

  • Varenummer:
    7865183822
  • EAN nummer:
    6438177456155
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-31-039A-4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    252.0 mm
  • Dybde:
    392.0 mm
  • Effektforbrug:
    812.0 W
  • Højde:
    771.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    18.5 kW
  • Max effekt ved liniær belastning:
    18.5 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    False
  • Med PC-tilkobling:
    False
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    38.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    True
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    True
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
