- Varenr.:7865183851
- EAN nr.:6438177456193
- Typenr.:ACH580-31-073A-4
Måske interessant?
Beskrivelse
Produktbeskrivelse

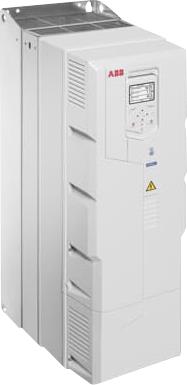

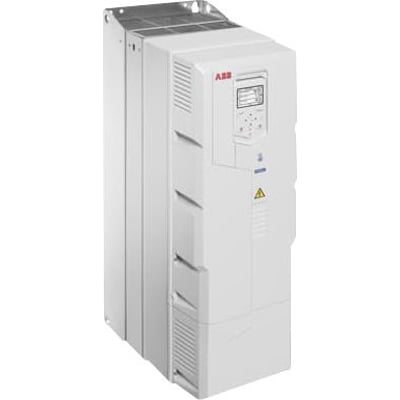

ABB ACH580-31-073A-4 er en vægmonteret, ultralavharmonisk frekvensomformer med HVAC-funktionalitet. Produktdata angiver et harmonisk indhold på under 3 %. Frekvensomformeren har indbygget Safe Torque Off (STO), lakerede kontrolkort og indgår i ABB’s all-compatible frekvensomformerportefølje. Softwarefunktioner til styring og overvågning samt mulighed for fjernadgang er også angivet.
Tekniske data
- Konvertertype: spændingskonverter
- Netspænding: 3 x 380–480 V
- Netfrekvens: 50/60 Hz
- Nominel effekt: 37 kW
- Nominel udgangsstrøm: 73 A
- Udgangsfaser: 3
- Motorspænding: 0–480 V; maksimal udgangsspænding: 480 V
- Maksimal udgangsfrekvens: 500 Hz
- Relativ symmetrisk netspændingstolerance: 10 %
- Relativ symmetrisk netfrekvenstolerance: 5 %
- Effektforbrug: 1419 W
- Virkningsgrad: 96,5 %
- EU Ecodesign-effektivitetsklasse er angivet som endnu ikke omfattet af Ecodesign-direktivet
- Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1
- EMC-kategori: C2/C3, afhængigt af motorkabellængden
- Maksimal motorkabellængde: 100–150 m
- STO er inkluderet og angivet med SIL3/PLe
- Byggestørrelse: R6
- Mål (H x B x D): 771 x 252 x 392 mm
- Vægt: 61 kg
- Indgangsfasekonfiguration: angivet som “Andet” i produktdata
Indgange, udgange og tilslutninger
- Analoge indgange/udgange: 2/2
- Digitale indgange/udgange: 6/3
- RS485-interface: 1
- USB-interface: 1
- Parallelle interfaces: 2
- Andre hardwareinterfaces: 2
- Seriel TTY, RS232 og RS422: 0 af hver
- PROFINET- og industriel Ethernet-hardwareinterface: 0 af hver
- Indbygget ekstern 24 V DC-styrespænding med dedikerede klemmer
- Intet optisk interface og ingen PC-tilslutning; betjeningselement er ikke angivet
Kommunikationsprotokoller
Indbygget fieldbuskommunikation omfatter Modbus RTU, BACnet MS/TP og N2. Produktdata angiver desuden understøttelse af følgende protokoller:
- Understøttet: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, CAN, LON, DeviceNet Safety og øvrige bussystemer
- Ikke understøttet: KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface sikkerhed på jobbet, AS-i, Foundation Fieldbus, SUCONET, SafetyBUS p og INTERBUS
Tilgængelige fieldbusprotokoller kan afhænge af tilbehør.
Yderligere funktioner
- Integreret bremsemodstand: nej
- 4-kvadrantdrift: nej
- Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt
Specifikationer
-
Varenummer:7865183851
-
EAN nummer:6438177456193Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACH580-31-073A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:252.0 mm
-
Dybde:392.0 mm
-
Effektforbrug:1419.0 W
-
Højde:771.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:37.0 kW
-
Max effekt ved liniær belastning:37.0 kW
-
Max. udgangsfrekvens:500.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:73.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Ja
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
