- Varenr.:7865183877
- EAN nr.:6438177594482
- Typenr.:ACH580-31-106A-4
Måske interessant?
Beskrivelse
Produktbeskrivelse

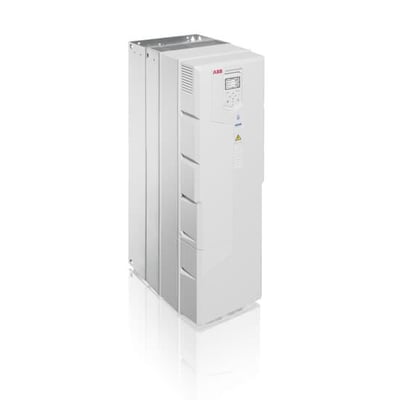

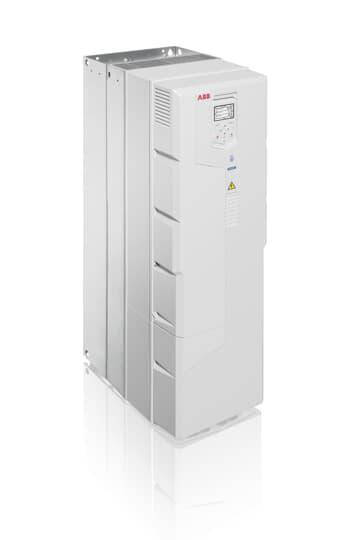

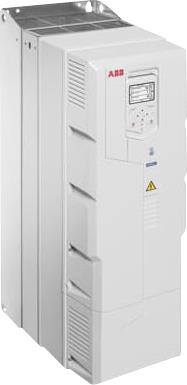

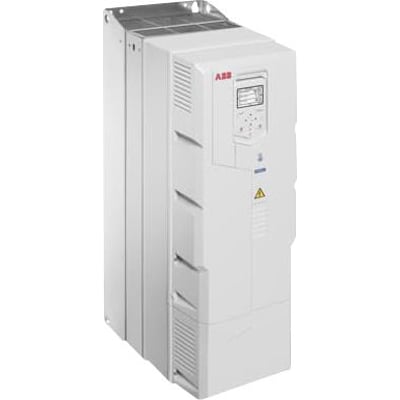

ABB ACH580-31-106A-4 er en ultralavharmonisk frekvensomformer til HVAC-anvendelser. Det angivne harmoniske indhold er mindre end 3 %. Modellen har Safe Torque Off (STO) og indgår i ABB’s all-compatible frekvensomformerportefølje. Softwarefunktioner understøtter styring og overvågning, og der er mulighed for fjernadgang. Kontrolkortene er lakerede.
Frekvensomformeren har indbygget Modbus RTU, BACnet MS/TP og N2. Den eksterne 24 V DC-styrespænding er indbygget med dedikerede klemmer. Produktet leveres uden betjeningselement.
Tekniske data
- Type: spændingskonverter, model ACH580-31-106A-4
- Netspænding: 3 x 380–480 V
- Netfrekvens: 50/60 Hz
- Angivet antal indgangsfaser: Andet
- Antal udgangsfaser: 3
- Nominel effekt: 55 kW ved både lineær og kvadratisk belastning
- Nominel udgangsstrøm: 106 A
- Motorspænding: 0–480 V
- Maksimal udgangsspænding: 480 V
- Maksimal udgangsfrekvens: 500 Hz
- Maksimal motorkabellængde: 100–150 m
- Virkningsgrad: 97 %
- Effektforbrug: 1574 W
- EU Ecodesign-effektivitetsklasse: Produktet er endnu ikke omfattet af Ecodesign-direktivet
- STO: inkluderet, SIL 3 / PLe
- Kapslingsklasse: IP21; beskyttelsesgrad NEMA 1
- EMC-kategori: C2/C3 afhængigt af motorkabellængden
- Byggestørrelse: R8
- Mål (H x B x D): 965 x 300 x 438 mm
- Vægt: 112 kg
- Relativ symmetrisk netspændingstolerance: 10 %
- Relativ symmetrisk netfrekvenstolerance: 5 %
Tilslutninger og kommunikation
- Analoge indgange/udgange: 2/2
- Digitale indgange/udgange: 6/3
- RS485: 1 interface
- USB: 1 interface
- Andre hardwareinterfaces: 2
- Parallelle hardwareinterfaces: 2
- Indbygget fieldbus-kommunikation: Modbus RTU, BACnet MS/TP og N2
- Understøttede protokoller ifølge produktdata: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, CAN, LON, DeviceNet Safety og øvrige bussystemer
- Ingen understøttelse angivet for KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, ASI, Foundation Fieldbus, SUCONET, SafetyBUS p eller INTERBUS
- Ingen serielle TTY-, RS232- eller RS422-interfaces; ingen interfaces til industriel Ethernet eller PROFINET
- Intet optisk interface og ingen PC-tilkobling
Øvrige oplysninger
- Integreret bremsemodstand: Nej
- 4-kvadrantdrift: Nej
- Anvendelse i industri samt bolig- og kontormiljø er angivet som tilladt
Specifikationer
-
Varenummer:7865183877
-
EAN nummer:6438177594482Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACH580-31-106A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:300.0 mm
-
Dybde:438.0 mm
-
Effektforbrug:1574.0 W
-
Højde:965.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:55.0 kW
-
Max effekt ved liniær belastning:55.0 kW
-
Max. udgangsfrekvens:500.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:106.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Ja
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
