- Varenr.:7865184096
- EAN nr.:6438177594246
- Typenr.:ACQ580-31-033A-4
Måske interessant?
Beskrivelse
Produktbeskrivelse

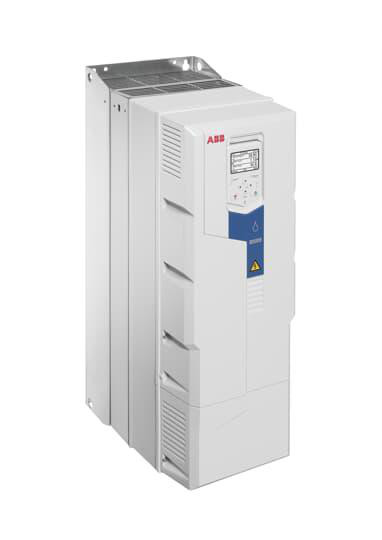

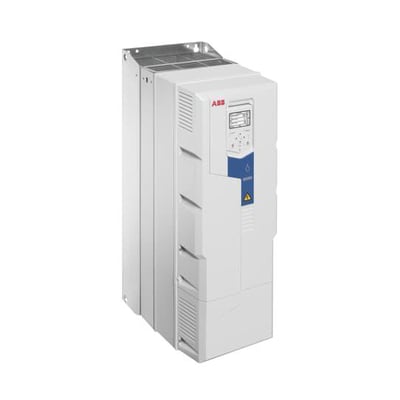

ABB ACQ580-31-033A-4 er en ultralavharmonisk frekvensomformer med tre udgangsfaser. Den har indbygget Modbus RTU, Safe Torque Off (STO) og ekstern 24 V DC-styrespænding via dedikerede klemmer. ACQ580-31-serien beskrives med et harmonisk indhold under 3 %.
Tekniske data
- Netspænding: 3 × 380–480 V
- Netfrekvens: 50/60 Hz
- Nominel effekt: 15 kW
- Nominel udgangsstrøm: 32 A
- Maksimal effekt ved lineær og kvadratisk belastning: 15 kW
- Virkningsgrad: 96,5 %
- Effektforbrug: 629 W
- Motorspænding: 0–480 V
- Maksimal udgangsspænding: 480 V
- Maksimal udgangsfrekvens: 500 Hz i produktbeskrivelsen; attributdata angiver 598 Hz
- Tre udgangsfaser
- Relativ symmetrisk netspændingstolerance: 10 %
- Relativ symmetrisk netfrekvenstolerance: 5 %
- Kapslingsklasse: IP21
- NEMA-beskyttelsesgrad: 1
- EMC-kategori: C2/C3, afhængigt af motorkabellængden
- Safe Torque Off (STO): inkluderet, SIL3/PLe
- Maksimal motorkabellængde: 100–150 meter
- Byggestørrelse: R6
- Dimensioner (H × B × D): 771 × 252 × 392 mm
- Vægt: 61 kg
- EU Ecodesign-effektivitetsklasse: endnu ikke omfattet af Ecodesign-direktivet
Indgange, udgange og kommunikation
- Analoge indgange/udgange: 2/2
- Digitale indgange/udgange: 6/3
- Indbygget Modbus RTU
- Angivet protokolunderstøttelse: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, DeviceNet Safety, CAN og øvrige bussystemer
- Angivet som ikke understøttet: KNX, PROFINET IO, SERCOS, Data Highway, INTERBUS-Safety, AS-i Safety, AS-i, Foundation Fieldbus, LON, SUCONET og INTERBUS
- HW-snitflader: 1 RS485, 1 USB, 2 parallelle og 2 øvrige
- HW-snitflader for seriel TTY, RS232, RS422, industriel Ethernet og PROFINET: 0
Øvrige egenskaber
- Konvertertype: spændingskonverter
- Indgangsfaser er angivet som »andet« i attributdata
- Integreret bremsemodstand: nej
- Fire-kvadrant-drift: nej
- Betjeningselement, PC-tilkobling og optisk interface: nej
- Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt
Specifikationer
-
Varenummer:7865184096
-
EAN nummer:6438177594246Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACQ580-31-033A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:252.0 mm
-
Dybde:392.0 mm
-
Effektforbrug:629.0 W
-
Højde:771.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:15.0 kW
-
Max effekt ved liniær belastning:15.0 kW
-
Max. udgangsfrekvens:598.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:32.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
