- Varenr.:7865184106
- EAN nr.:6438177594253
- Typenr.:ACQ580-31-039A-4
Måske interessant?
Beskrivelse

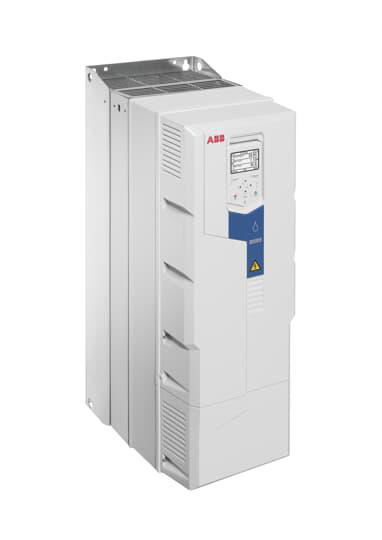

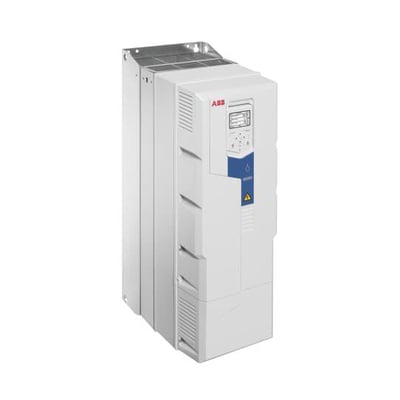

ABB ACQ580-31-039A-4 er en ultralavharmonisk frekvensomformer med spændingskonverter og tre udgangsfaser. Den har indbygget Safe Torque Off (STO) med SIL3/PLe samt Modbus RTU-kommunikation.
Produktnavnet angiver 15 kW, mens de tekniske data angiver 18,5 kW nominel effekt. Den tekniske beskrivelse angiver en maksimal udgangsfrekvens på 500 Hz, mens produktattributterne angiver 598 Hz.
Tekniske specifikationer
- Type: ACQ580-31-039A-4
- Netspænding: 3 x 380–480 V; netfrekvens: 50/60 Hz
- Nominel effekt: 18,5 kW ved både lineær og kvadratisk belastning
- Nominel udgangsstrøm: 38 A
- Maksimal udgangsspænding: 480 V; motorspænding: 0–480 V
- Maksimal udgangsfrekvens: 500 Hz ifølge den tekniske beskrivelse og 598 Hz ifølge produktattributterne
- Virkningsgrad (η): 96,5 %. EU Ecodesign-effektivitetsklasse: endnu ikke omfattet af Ecodesign-direktivet
- Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1
- EMC-kategori: C2/C3 afhængigt af motorkabellængden
- Maksimal motorkabellængde: 100–150 m
- STO: inkluderet, SIL3/PLe
- Effektforbrug: 812 W
- Relativ symmetrisk netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
- Byggestørrelse: R6; vægt: 61 kg
- Mål (H x B x D): 771 x 252 x 392 mm
- Produktnummer: 7865184106; EAN: 6438177594253
Tilslutninger og kommunikation
- Analoge indgange/udgange: 2/2; digitale indgange/udgange: 6/3
- Indbygget ekstern 24 V DC-styrespænding med dedikerede klemmer
- Indbygget Modbus RTU; understøtter også Modbus, BACnet, EtherNet/IP, TCP/IP, PROFIBUS, PROFIsafe, DeviceNet, DeviceNet Safety, CAN og øvrige bussystemer
- RS485: 1 interface; USB: 1 interface; parallelle interfaces: 2; øvrige interfaces: 2
- Ingen RS232-, RS422-, TTY-, industriel Ethernet- eller PROFINET-interfaces
- Understøtter ikke KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, AS-i, Foundation Fieldbus, LON, SUCONET, SafetyBUS p eller INTERBUS
- Intet optisk interface, PC-tilslutning eller betjeningselement
- Ingen integreret bremsemodstand; 4-kvadrantdrift er ikke mulig
Anvendelse og serieoplysninger

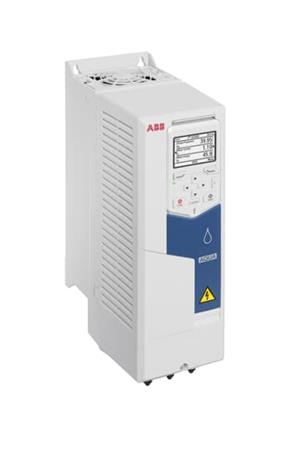

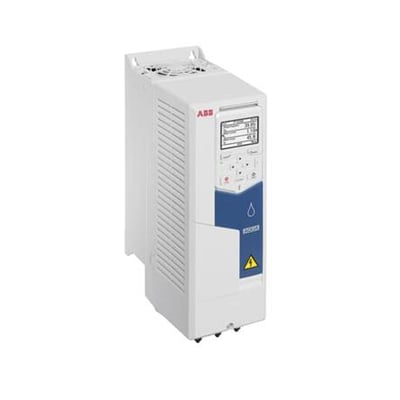

Frekvensomformeren er angivet til anvendelse i både industrielle områder og bolig- og kontormiljøer. ACQ580-serien omfatter vægmonterede drev i tre rammestørrelser og et effektområde fra 4 til 110 kW. Serieinformationen omtaler også IP55-varianter og mulighed for flangemontering; denne konfiguration har IP21. Det beskrevne harmoniske indhold for serien er mindre end 3 %.
Specifikationer
-
Varenummer:7865184106
-
EAN nummer:6438177594253Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACQ580-31-039A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:252.0 mm
-
Dybde:392.0 mm
-
Effektforbrug:812.0 W
-
Højde:771.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:18.5 kW
-
Max effekt ved liniær belastning:18.5 kW
-
Max. udgangsfrekvens:598.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:38.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
