ABB ACQ580-31 frekvensomformer, 45 A, 22 kW, IP21, 3 x 400 V

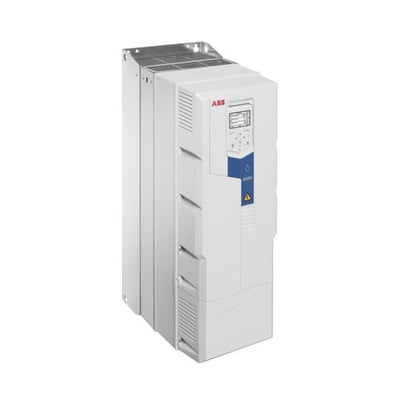

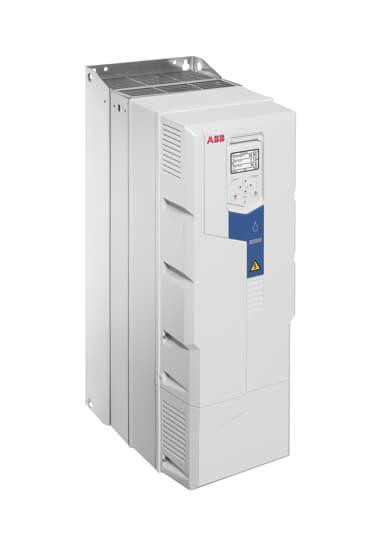

ABB ACQ580-31 frekvensomformer med 45 A og 22 kW, set skråt forfra med hvidt kabinet og blåt frontpanel.ABB ACQ580-31 frekvensomformer med 45 A og 22 kW, set skråt forfra med metalpladen bag kabinettet synlig.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 26/11 - mandag d. 7/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 26/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
ABB ACQ580-31-046A-4 frekvensomformer med 45 A, 22 kW, 3 x 380–480 V, IP21, STO SIL3/PLe og indbygget Modbus RTU. Læs mere…
  • Varenr.:
    7865184119
  • EAN nr.:
    6438177594260
  • Typenr.:
    ACQ580-31-046A-4
pr. stk. inkl. moms
48.503,00 kr.

Måske interessant?

Beskrivelse

ABB ACQ580-31-046A-4 er en ultralav harmonisk frekvensomformer af typen spændingskonverter. Den har indbygget Modbus RTU, Safe Torque Off (STO) og IP21-kapsling. Leverandørens produktnavn angiver 18,5 kW, mens konfigurations- og attributdata angiver 22 kW.

Tekniske data

  • Netspænding: 3 x 380–480 V; netfrekvens: 50/60 Hz.
  • Nominel udgangsstrøm: 45 A; nominel effekt: 22 kW.
  • Maksimal effekt ved lineær og kvadratisk belastning: 22 kW.
  • Motorspænding: 0–480 V; maksimal udgangsspænding: 480 V.
  • Maksimal udgangsfrekvens er angivet til 500 Hz i leverandørbeskrivelsen og 598 Hz i attributdataene.
  • Maksimal motorkabellængde: 100–150 m. EMC-kategori C2/C3 afhænger af motorkabellængden.
  • Netspændingstolerance: ±10 %; netfrekvenstolerance: ±5 %.
  • Virkningsgrad: 96,5 %. EU Ecodesign-effektivitetsklasse: ikke omfattet af Ecodesign-direktivet.
  • Effektforbrug: 1063 W. Leverandørens serieoplysninger angiver harmonisk indhold under 3 %.
  • STO er inkluderet og angivet til SIL3/PLe. Integreret bremsemodstand: nej. 4-kvadrantdrift: nej.
  • Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1. Byggestørrelse: R6.
  • Mål (H x B x D): 771 x 252 x 392 mm. Vægt: 61 kg.

Ind- og udgange samt kommunikation

  • Analoge indgange/udgange: 2/2. Digitale indgange/udgange: 6/3.
  • Indbygget ekstern 24 V DC-styrespænding med dedikerede klemmer.
  • Indbygget Modbus RTU. Understøttede protokoller omfatter også EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, CAN, DeviceNet Safety og øvrige bussystemer. Yderligere fieldbusprotokoller kan være tilgængelige som tilbehør.
  • Hardwareinterfaces: 1 RS485, 1 USB, 2 parallelle interfaces og 2 øvrige interfaces. Der er 0 TTY-, RS232-, RS422-, PROFINET- og industrielle Ethernet-interfaces.
  • Understøtter ikke KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, AS-i, Foundation Fieldbus, LON, SUCONET, SafetyBUS p eller INTERBUS.
  • Optisk interface, PC-tilslutning og betjeningselement: nej.
  • Indgangsfaser er angivet som »Andet« i attributdataene; udgangsfaser: 3.

Anvendelse og serieoplysninger

Modellen er angivet til brug i både industrielle områder og bolig- og kontormiljøer. Leverandørens serieoplysninger beskriver ACQ580-serien som vægmonterede drev med vandspecifik funktionalitet. Serien findes i tre kompakte rammestørrelser med effektområde fra 4 til 110 kW. Serieoplysningerne omtaler også IP55-varianter til våde og støvede miljøer samt flangemontering. Disse oplysninger gælder serien; den beskrevne model har kapslingsklasse IP21.

Specifikationer

  • Varenummer:
    7865184119
  • EAN nummer:
    6438177594260
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACQ580-31-046A-4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 4-kvadrant drift muligt:
    Nej
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    252.0 mm
  • Dybde:
    392.0 mm
  • Effektforbrug:
    1063.0 W
  • Højde:
    771.0 mm
  • Integreret bremsemodstand:
    Nej
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    22.0 kW
  • Max effekt ved liniær belastning:
    22.0 kW
  • Max. udgangsfrekvens:
    598.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    Nej
  • Med PC-tilkobling:
    Nej
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    45.0 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Ja
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Ja
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Ja
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    ABB
