- Varenr.:7865184122
- EAN nr.:6438177594277
- Typenr.:ACQ580-31-062A-4
Måske interessant?
Beskrivelse
Produktbeskrivelse

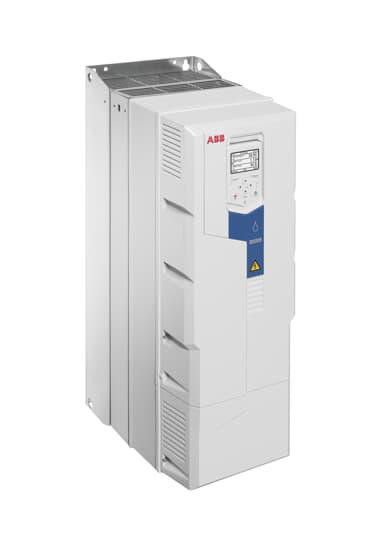

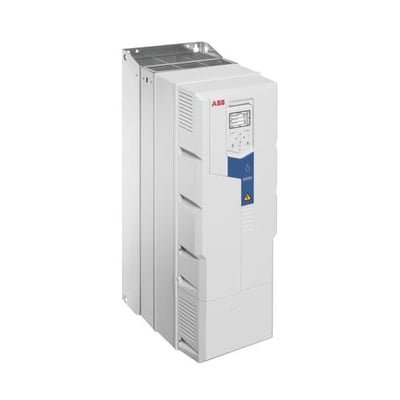

ABB ACQ580-31-062A-4 er en vægmonteret, ultralavharmonisk frekvensomformer med vandspecifik funktionalitet. Det angivne harmoniske indhold er under 3 %. Modellen har byggestørrelse R6 og kapslingsklasse IP21.
Produktets kildenavn angiver 22 kW, mens de tekniske specifikationer angiver 30 kW som nominel effekt og som maksimal effekt ved både lineær og kvadratisk belastning. Serieoplysningerne beskriver ACQ580-drev i tre kompakte rammestørrelser med et effektområde fra 4 til 110 kW. IP55-kapsling og flangemontering er også nævnt som muligheder for serien; denne model er angivet med IP21.
Tekniske data
- Type: ACQ580-31-062A-4, spændingskonverter
- Netspænding: 3 x 380–480 V; netfrekvens: 50/60 Hz
- Nominel udgangsstrøm: 62 A; udgangsfaser: 3
- Nominel effekt ifølge de tekniske specifikationer: 30 kW
- Maksimal udgangsspænding: 480 V; motorspænding: 0–480 V
- Netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
- Maksimal udgangsfrekvens er angivet til 500 Hz i leverandørbeskrivelsen og 598 Hz i de tekniske attributter
- Maksimal motorkabellængde: 100–150 m
- Virkningsgrad: 96,5 %; effektforbrug: 1093 W
- EU Ecodesign-effektivitetsklasse: endnu ikke omfattet af Ecodesign-direktivet
- EMC-kategori: C2/C3, afhængigt af motorkabellængden
- Beskyttelsesgrad: IP21; NEMA-klassificering: 1
- Dimensioner (H x B x D): 771 x 252 x 392 mm; vægt: 61 kg
Funktioner og tilslutninger
- Safe Torque Off (STO) er inkluderet og angivet til SIL3/PLe
- Analoge ind-/udgange: 2/2; digitale ind-/udgange: 6/3
- Indbygget Modbus RTU og ekstern 24 V DC-styrespænding via dedikerede klemmer
- Understøttede protokoller angivet i dataene: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, CAN, DeviceNet Safety og øvrige bussystemer
- Fieldbus-protokoller ud over den indbyggede Modbus RTU er angivet som tilgængelige via tilbehør
- Hardwareinterfaces: 1 RS485, 1 USB, 2 parallelle interfaces og 2 øvrige interfaces. TTY, RS232, RS422, industriel Ethernet og PROFINET-interfaces er angivet med 0
- KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p og INTERBUS er angivet som ikke understøttet
- Ingen integreret bremsemodstand; 4-kvadrantdrift er ikke mulig
- Optisk interface, PC-tilkobling og betjeningselement er ikke angivet som inkluderet
- Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt
Specifikationer
-
Varenummer:7865184122
-
EAN nummer:6438177594277Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACQ580-31-062A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:252.0 mm
-
Dybde:392.0 mm
-
Effektforbrug:1093.0 W
-
Højde:771.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:30.0 kW
-
Max effekt ved liniær belastning:30.0 kW
-
Max. udgangsfrekvens:598.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:62.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
