- Varenr.:7865184135
- EAN nr.:6438177594284
- Typenr.:ACQ580-31-073A-4
Måske interessant?
Beskrivelse

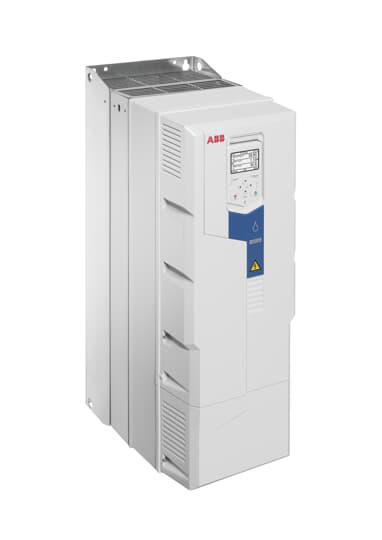

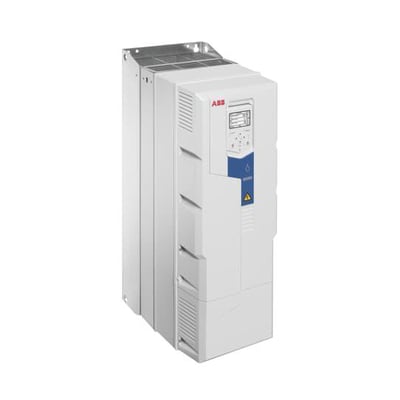

ABB ACQ580-31-073A-4 er en vægmonteret, ultralavharmonisk frekvensomformer til vandrelaterede anvendelser. Den har integreret Safe Torque Off (STO) og indbygget Modbus RTU.
Tekniske specifikationer
- Netspænding: 3 x 380–480 V; netfrekvens: 50/60 Hz.
- Relativ symmetrisk netspændingstolerance: 10 %; relativ symmetrisk netfrekvenstolerance: 5 %.
- Nominel udgangsstrøm: 73 A.
- Nominel effekt og maksimal effekt ved både kvadratisk og lineær belastning: 37 kW.
- Motorspænding: 0–480 V; maksimal udgangsspænding: 480 V.
- Maksimal udgangsfrekvens er angivet til 500 Hz i den tekniske beskrivelse og 598 Hz i attributoversigten.
- Udgangsfaser: 3. Indgangsfaser er registreret som Andet i specifikationerne.
- STO er inkluderet og angivet til SIL3/PLe.
- Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1.
- EMC-kategori: C2/C3, afhængigt af motorkabellængden.
- Maksimal motorkabellængde: 100–150 m.
- Effektforbrug: 1419 W.
- Byggestørrelse: R6. Mål (H x B x D): 771 x 252 x 392 mm. Vægt: 61 kg.
- Kildens oprindelige produktbetegnelse angiver 30 kW, mens de tekniske data for konfigurationen ACQ580-31-073A-4 angiver 37 kW.
Tilslutninger og kommunikation
- Analoge ind-/udgange: 2/2. Digitale ind-/udgange: 6/3.
- Indbygget Modbus RTU og ekstern 24 V DC-styrespænding med dedikerede klemmer.
- Understøtter MODBUS, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, DeviceNet Safety, CAN og øvrige bussystemer.
- Hardwareinterfaces: 1 RS485, 1 USB, 2 parallelle interfaces og 2 øvrige interfaces.
- Ingen TTY-, RS232-, RS422-, industriel Ethernet- eller PROFINET-hardwareinterfaces.
- Understøtter ikke KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, AS-i, Foundation Fieldbus, LON, SUCONET, SafetyBUS p eller INTERBUS.
- Ingen optisk interface, betjeningselement eller PC-tilkobling.
Funktioner og anvendelse
- ACQ580 Ultra-low harmonic-drevserien er vægmonteret og findes i tre rammestørrelser med et effektområde fra 4 til 110 kW.
- Det harmoniske indhold er angivet til mindre end 3 %.
- Flangemontering er en tilgængelig mulighed.
- Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt.
- 4-kvadrantdrift er ikke mulig, og der er ingen integreret bremsemodstand.
Specifikationer
-
Varenummer:7865184135
-
EAN nummer:6438177594284Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACQ580-31-073A-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:252.0 mm
-
Dybde:392.0 mm
-
Effektforbrug:1419.0 W
-
Højde:771.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:37.0 kW
-
Max effekt ved liniær belastning:37.0 kW
-
Max. udgangsfrekvens:598.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:73.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
