| Metode | Pris | Leveres |
|---|---|---|
| Levering til din adresse | 99,00 kr. | Torsdag d. 26/11 - mandag d. 7/12 |
| Click&Collect i Svenstrup (9230) | Ikke muligt |
- Varenr.:7865184054
- EAN nr.:6438177594109
- Typenr.:ACQ580-31-09A5-4
Måske interessant?
Beskrivelse

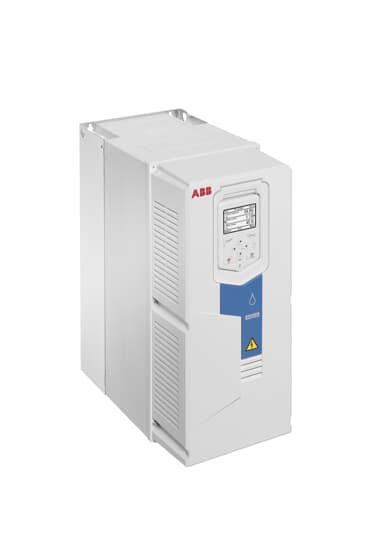

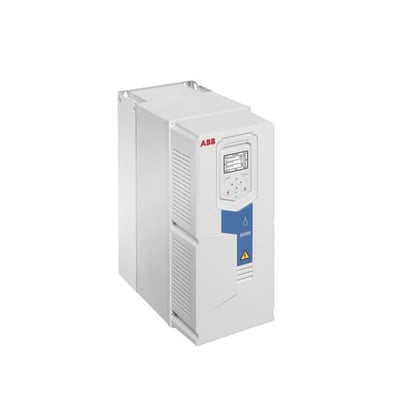

ABB ACQ580-31-09A5-4 frekvensomformer
ACQ580-31 er en ultralavharmonisk frekvensomformer fra ABB med indbygget Modbus RTU og Safe Torque Off (STO). Modellen har kapslingsklasse IP21 og er beregnet til netspænding på 3 x 380–480 V ved 50/60 Hz.
Det oprindelige varenavn i datagrundlaget angiver 3 kW, mens de tekniske specifikationer angiver en nominel effekt på 4 kW.
Tekniske data
- Type: ACQ580-31-09A5-4
- Nominel effekt: 4 kW
- Nominel udgangsstrøm: 9,4 A
- Netspænding: 3 x 380–480 V; netfrekvens: 50/60 Hz
- Netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
- Motorspænding: 0–480 V; maksimal udgangsspænding: 480 V
- Maksimal udgangsfrekvens: 500 Hz i produktbeskrivelsen og 598 Hz i attributdata
- Maksimal motorkabellængde: 100–150 meter; kontrollér hardwaremanualen for installationsoplysninger
- Kapslingsklasse: IP21; NEMA-beskyttelsesgrad: 1
- EMC-kategori: C2/C3 afhængigt af motorkabellængden
- STO er inkluderet og angivet med SIL3/PLe
- Virkningsgrad: 96 %; effektforbrug: 265 W
- Byggestørrelse: R3; mål (H x B x D): 495 x 205 x 354 mm; vægt: 21,3 kg
- EU Ecodesign-effektivitetsklasse: Ikke omfattet af Ecodesign-direktivet
Ind- og udgange samt kommunikation
- Analoge indgange/udgange: 2/2
- Digitale indgange/udgange: 6/3
- Indbygget Modbus RTU; eksterne 24 V DC-styrespændingsklemmer er integreret
- Angivet understøttelse af EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, DeviceNet Safety, CAN og øvrige bussystemer. Andre fieldbusprotokoller kan være tilgængelige som tilbehør.
- Hardwareinterfaces: 1 RS485, 1 USB, 2 parallelle interfaces og 2 øvrige interfaces
- Ingen RS232-, RS422-, seriel TTY-, industriel Ethernet- eller PROFINET-interface er angivet. Optisk interface er ikke angivet.
- Der er ikke angivet integreret betjeningselement, PC-tilslutning, integreret bremsemodstand eller mulighed for 4-kvadrantdrift.
Attributdata angiver ikke understøttelse af KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p eller INTERBUS. Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt.
Oplysninger om ACQ580-serien
Leverandørdata beskriver de vægmonterede ultralavharmoniske drev i ACQ580-serien som tilgængelige i tre kompakte rammestørrelser med et effektområde fra 4 til 110 kW. Serien beskrives med harmonisk indhold under 3 %, vandspecifik funktionalitet og et kølesystem. IP55-varianter og mulighed for flangemontering nævnes også for serien; denne model er angivet med IP21.
Produktbeskrivelsen fremhæver let tilgængelige komponenter samt intuitiv betjening og installation. Der er ikke oplyst særskilt tilbehør eller indhold i pakken.
Specifikationer
-
Varenummer:7865184054
-
EAN nummer:6438177594109Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ACQ580-31-09A5-4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
4-kvadrant drift muligt:Nej
-
Antal anologe indgange:2.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:3.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:2.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:2.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:1.0
-
Antal indgangsfaser:Andet
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Beskyttelsesgrad (NEMA):1
-
Bredde:205.0 mm
-
Dybde:354.0 mm
-
Effektforbrug:265.0 W
-
Højde:495.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP21
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:4.0 kW
-
Max effekt ved liniær belastning:4.0 kW
-
Max. udgangsfrekvens:598.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Nej
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:9.4 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Ja
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Ja
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:ABB
