ABB ACQ580-31-145A-4 frekvensomformer, 145 A, IP21, 3 x 400 V

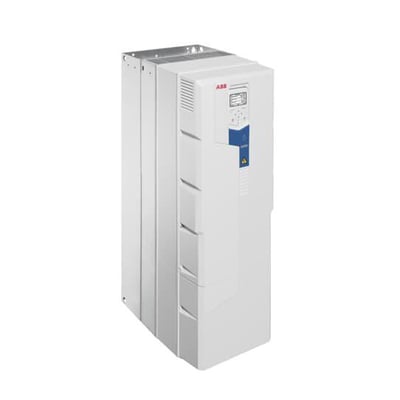

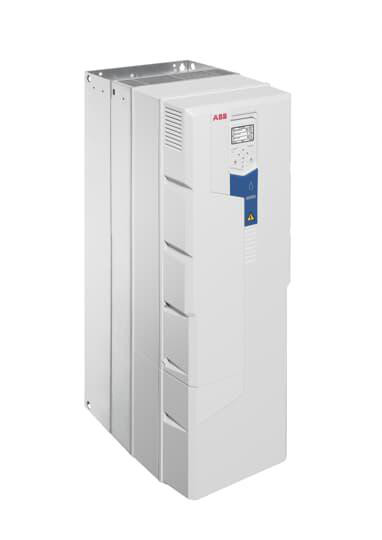

ABB ACQ580-31-145A-4 frekvensomformer på 145 A med IP21-kapsling, set skråt forfra med betjeningsfelt og ventilationsslidser.ABB ACQ580-31-145A-4 frekvensomformer på 145 A, set skråt forfra med høj kapsling og flere brede paneler på siden.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 26/11 - mandag d. 7/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 26/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
ABB ACQ580-31-145A-4 med 145 A, 75 kW, IP21, 3 x 380–480 V og integreret Safe Torque Off (STO), SIL3/PLe. Læs mere…
  • Varenr.:
    7865184164
  • EAN nr.:
    6438177594314
  • Typenr.:
    ACQ580-31-145A-4
pr. stk. inkl. moms
106.340,00 kr.

Måske interessant?

Beskrivelse

ABB ACQ580-31-145A-4 er en vægmonteret ultralavharmonisk frekvensomformer med spændingskonverter. Modellen har kapslingsklasse IP21, indbygget Modbus RTU og Safe Torque Off (STO).

Tekniske data

  • Netspænding: 3 x 380–480 V; 3 x 400 V er angivet i produktbetegnelsen.
  • Netfrekvens: 50/60 Hz.
  • Nominel udgangsstrøm: 145 A.
  • Nominel effekt og maksimal effekt ved lineær og kvadratisk belastning: 75 kW.
  • Maksimal udgangsspænding: 480 V; motorspænding: 0–480 V.
  • Kapslingsklasse: IP21. Beskyttelsesgrad (NEMA): 1.
  • STO er inkluderet og angivet med SIL3/PLe.
  • EMC-kategori: C2/C3 afhængigt af motorkablets længde.
  • Harmonisk indhold er angivet til under 3 %.
  • Oplyst virkningsgrad: 97 %. EU Ecodesign-effektivitetsklasse er angivet som endnu ikke omfattet af Ecodesign-direktivet.
  • Byggestørrelse: R8. Mål (H x B x D): 965 x 300 x 438 mm. Vægt: 112 kg.
  • Maksimal motorkabellængde: 100–150 meter.
  • Effektforbrug: 2577 W. Relativ symmetrisk netspændingstolerance: 10 %. Relativ symmetrisk netfrekvenstolerance: 5 %.

Ind- og udgange samt kommunikation

  • Analoge indgange/udgange: 2/2.
  • Digitale indgange/udgange: 6/3.
  • Indbygget Modbus RTU og ekstern 24 V DC-styrespænding via dedikerede klemmer.
  • Understøttede protokoller ifølge attributdata: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, BACnet, PROFIBUS, DeviceNet, CAN, DeviceNet Safety og øvrige bussystemer. Tilgængelige fieldbusprotokoller afhænger af tilbehør.
  • Angivne hardwareinterfaces: 1 RS485, 1 USB, 2 andre interfaces og 2 parallelle interfaces. Antallet af TTY-, RS232-, RS422-, PROFINET- og industrielle Ethernet-interfaces er angivet til 0.
  • Angivet som ikke understøttet: KNX, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p og INTERBUS.

Øvrige egenskaber

  • Tre udgangsfaser. Antallet af indgangsfaser er angivet som Andet i attributdata.
  • Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt.
  • Betjeningselement, PC-tilkobling, optisk interface og integreret bremsemodstand er ikke angivet som inkluderet. 4-kvadrantdrift er ikke muligt.

Bemærkninger til specifikationerne

Produktbetegnelsen angiver 55 kW, mens de tekniske data angiver 75 kW som nominel og maksimal effekt. Den tekniske beskrivelse angiver en maksimal udgangsfrekvens på 500 Hz, mens attributdata angiver 598 Hz. De specifikke modeldata angiver kapslingsklasse IP21; en generel serieoplysning omtaler også IP55.

Specifikationer

  • Varenummer:
    7865184164
  • EAN nummer:
    6438177594314
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACQ580-31-145A-4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 4-kvadrant drift muligt:
    Nej
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    300.0 mm
  • Dybde:
    438.0 mm
  • Effektforbrug:
    2577.0 W
  • Højde:
    965.0 mm
  • Integreret bremsemodstand:
    Nej
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    75.0 kW
  • Max effekt ved liniær belastning:
    75.0 kW
  • Max. udgangsfrekvens:
    598.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    Nej
  • Med PC-tilkobling:
    Nej
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    145.0 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Ja
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Ja
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Ja
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    ABB
