Beskrivelse

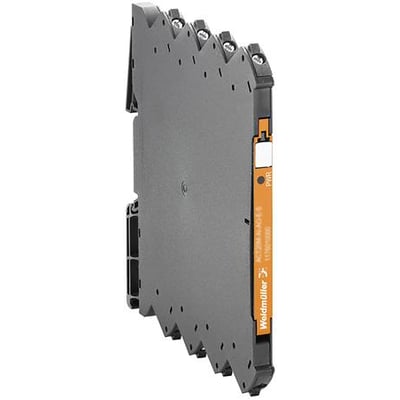

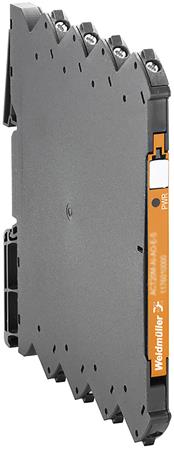

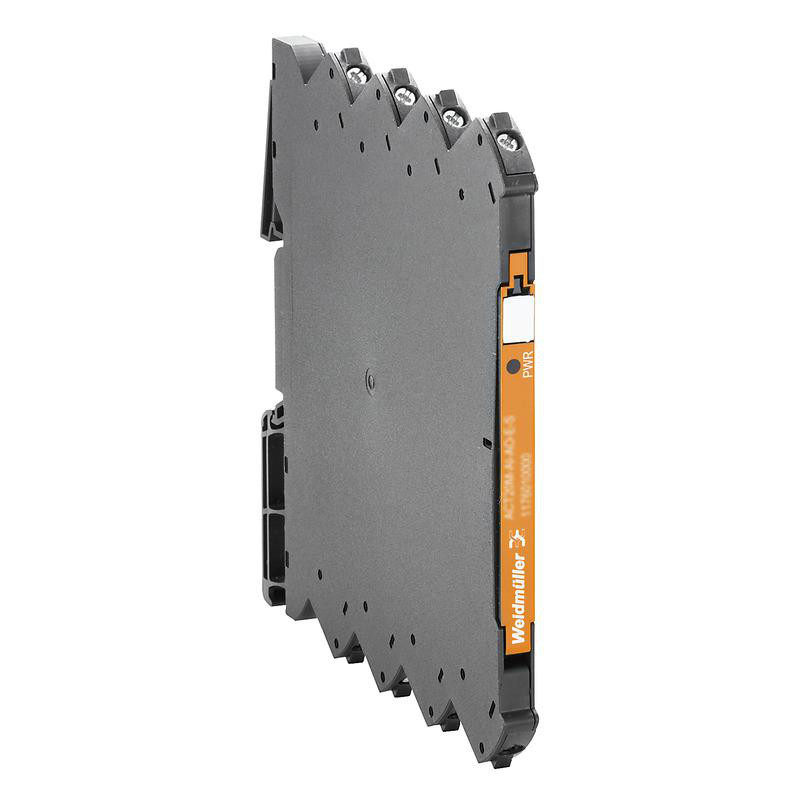

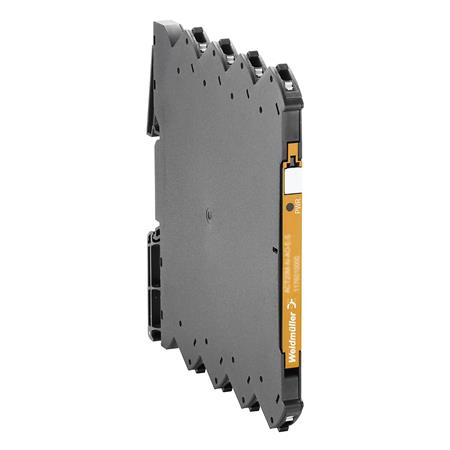

Signalkonverter med galvanisk adskillelse
Weidmuller ACT20M-UI-AO-S er en aktiv signalkonverter og galvanisk adskiller til universelle U-, I- og R-signaler. Den har én analog indgang og én udgang, som kan konfigureres til strøm eller spænding.
- Indgangsområder: 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, 1–5 V og 2–10 V
- Udgangsområder: 0–10 mA, 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, 1–5 V og 2–10 V
- Forsyning: 24 V DC ±30 % via klemme eller CH20M-skinnebus
- Galvanisk adskillelse mellem indgange, udgange og forsyningens øvrige strømkredse
Tekniske oplysninger
Enheden er udført som feltenhed med skrueforbindelse og kapslingsklasse IP20. Belastningen er 600 Ω, effektforbruget er 1,2 W, belastningsindflydelsen er 2 % og temperaturdriften er 5 %/K. Driftstemperaturområdet er −25 til 75 °C.
- Mål: 6,1 mm bred, 112,5 mm høj og 114,3 mm dyb
- Udgang for fejlmelding: Nej
- Egensikker iht. EN 60947-5-6: Nej
- SIL iht. IEC 61508: Ingen
- Typenummer: 1176030000
- Produktnummer: 5401017260
- EAN: 4032248970070
Specifikationer
-
Varenummer:5401017260
-
EAN nummer:4032248970070Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1176030000Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal analoge indgange 0 mA ... 10 mA:0.0
-
Antal analoge indgange 0 mA ... 20 mA:1.0
-
Antal analoge indgange 0 mA ... 5 mA:0.0
-
Antal analoge indgange 0 mV ... 200 mV:0.0
-
Antal analoge indgange 0 mV ... 100 mV:0.0
-
Antal analoge indgange 0 mV ... 300 mV:0.0
-
Antal analoge indgange 0 mV ... 500 mV:0.0
-
Antal analoge indgange 0 mV ... 60 mV:0.0
-
Antal analoge indgange 0 V ... 10 V:1.0
-
Antal analoge indgange 0 V ... 1 V:0.0
-
Antal analoge indgange 0 V ... 24 V:0.0
-
Antal analoge indgange 0 V ... 2,5 V:0.0
-
Antal analoge indgange 0 V ... 2 V:0.0
-
Antal analoge indgange 0 V ... 20 V:0.0
-
Antal analoge indgange 0 V ... 30 V:0.0
-
Antal analoge indgange 0 V ... 5 V:1.0
-
Antal analoge indgange -1 V ... 1 V:0.0
-
Antal analoge indgange 1 V ... 5 V:1.0
-
Antal analoge indgange -10 mA ... 10 mA:0.0
-
Antal analoge indgange 10 V ... -10 V:0.0
-
Antal analoge indgange 10 V ... 0 V:0.0
-
Antal analoge indgange 10 V ... 2 V:0.0
-
Antal analoge indgange -100 mV ... 100 mV:0.0
-
Antal analoge indgange -2,5 V ... +2,5 V:0.0
-
Antal analoge indgange 2 V ... 10 V:1.0
-
Antal analoge indgange -2 V ... 2 V:0.0
-
Antal analoge indgange -20 mA ... 20 mA:0.0
-
Antal analoge indgange 20 mA ... 0 mA:0.0
-
Antal analoge indgange 20 mA ... 4 mA:0.0
-
Antal analoge indgange -20 V ... 20 V:0.0
-
Antal analoge indgange -300 mV ... 300 mV:0.0
-
Antal analoge indgange 4 mA ... 20 mA:1.0
-
Antal analoge indgange -5 mA ... 5 mA:0.0
-
Antal analoge indgange 5 V ... 0 V:0.0
-
Antal analoge indgange 5 V ... 1 V:0.0
-
Antal analoge indgange -5 V ... +5 V:0.0
-
Antal analoge indgange -500 mV ... 500 mV:0.0
-
Antal analoge indgange -60 mV ... 60 mV:0.0
-
Antal udgangsområder 0 mA ... 10 mA:1.0
-
Antal udgangsområder 0 mA ... 20 mA:1.0
-
Antal udgangsområder 0 mA ... 5 mA:0.0
-
Antal udgangsområder 0 mV ... 100 mV:0.0
-
Antal udgangsområder 0 mV ... 200 mV:0.0
-
Antal udgangsområder 0 mV ... 300 mV:0.0
-
Antal udgangsområder 0 mV ... 500 mV:0.0
-
Antal udgangsområder 0 mV ... 60 mV:0.0
-
Antal udgangsområder 0 V ... 1 V:0.0
-
Antal udgangsområder 0 V ... 10 V:1.0
-
Antal udgangsområder 0 V ... 2,5 V:0.0
-
Antal udgangsområder 0 V ... 2 V:0.0
-
Antal udgangsområder 0 V ... 20 V:0.0
-
Antal udgangsområder 0 V ... 24 V:0.0
-
Antal udgangsområder 0 V ... 30 V:0.0
-
Antal udgangsområder 0 V ... 5 V:1.0
-
Antal udgangsområder -1 V ... 1 V:0.0
-
Antal udgangsområder 1 V ... 5 V:1.0
-
Antal udgangsområder -10 mA ... 10 mA:0.0
-
Antal udgangsområder 10 V ... 0 V:0.0
-
Antal udgangsområder -10 V ... 10 V:0.0
-
Antal udgangsområder 10 V ... 2 V:0.0
-
Antal udgangsområder -100 mV ... 100 mV:0.0
-
Antal udgangsområder -2,5 V ... 2,5 V:0.0
-
Antal udgangsområder 2 V ... 10 V:1.0
-
Antal udgangsområder -2 V ... 2 V:0.0
-
Antal udgangsområder 20 mA ... 0 mA:0.0
-
Antal udgangsområder -20 mA ... 20 mA:0.0
-
Antal udgangsområder 20 mA ... 4 mA:0.0
-
Antal udgangsområder -20 V ... 20 V:0.0
-
Antal udgangsområder -300 mV ... 300 mV:0.0
-
Antal udgangsområder 4 mA ... 20 mA:1.0
-
Antal udgangsområder -5 mA ... 5 mA:0.0
-
Antal udgangsområder 5 V ... 0 V:0.0
-
Antal udgangsområder 5 V ... 1 V:0.0
-
Antal udgangsområder -5 V ... 5 V:0.0
-
Antal udgangsområder -500 mV ... 500 mV:0.0
-
Antal udgangsområder -60 mV ... 60 mV:0.0
-
Belastning:600 - 600 Ohm
-
Belastningsindflydelse:2.0 %
-
Bredde:6.1 mm
-
Driftstemperaturområde:-25 - 75 °C
-
Dybde:114.3 mm
-
Effektforbrug:1.2 W
-
Egensikker iht. EN 60947-5-6:Nej
-
Elektrisk forbindelse:Skrueforbindelse
-
Enhedens byggeform:Feltenhed
-
Enhedskontruktion:Feltenhed
-
Galvanisk adskillelse mellem udgange:Ja
-
Galvanisk adskillelse mellem forsyningsspænding og andre strømkredse:Ja
-
Galvanisk adskillelse mellem indgang og udgang:Ja
-
Galvanisk adskillelse mellem indgange:Ja
-
Højde:112.5 mm
-
Kapslingsklasse IP:IP20
-
Koblingseffekt:0.0 VA
-
Koblingsspænding:0.0 V
-
Mærkespænding på AC:0 - 0 V
-
Mærkespænding på DC:24 - 24 V
-
Monteringsmetode:Andet
-
Nominel driftfrekvens:0 - 0 Hz
-
SIL i.h.t. IEC 61508:Ingen
-
Strømforsyning:Aktiv
-
Temperaturdrift:5.0 %/K
-
Udgang for fejlmelding:Nej
-
Producent/forhandler:Weidmüller
