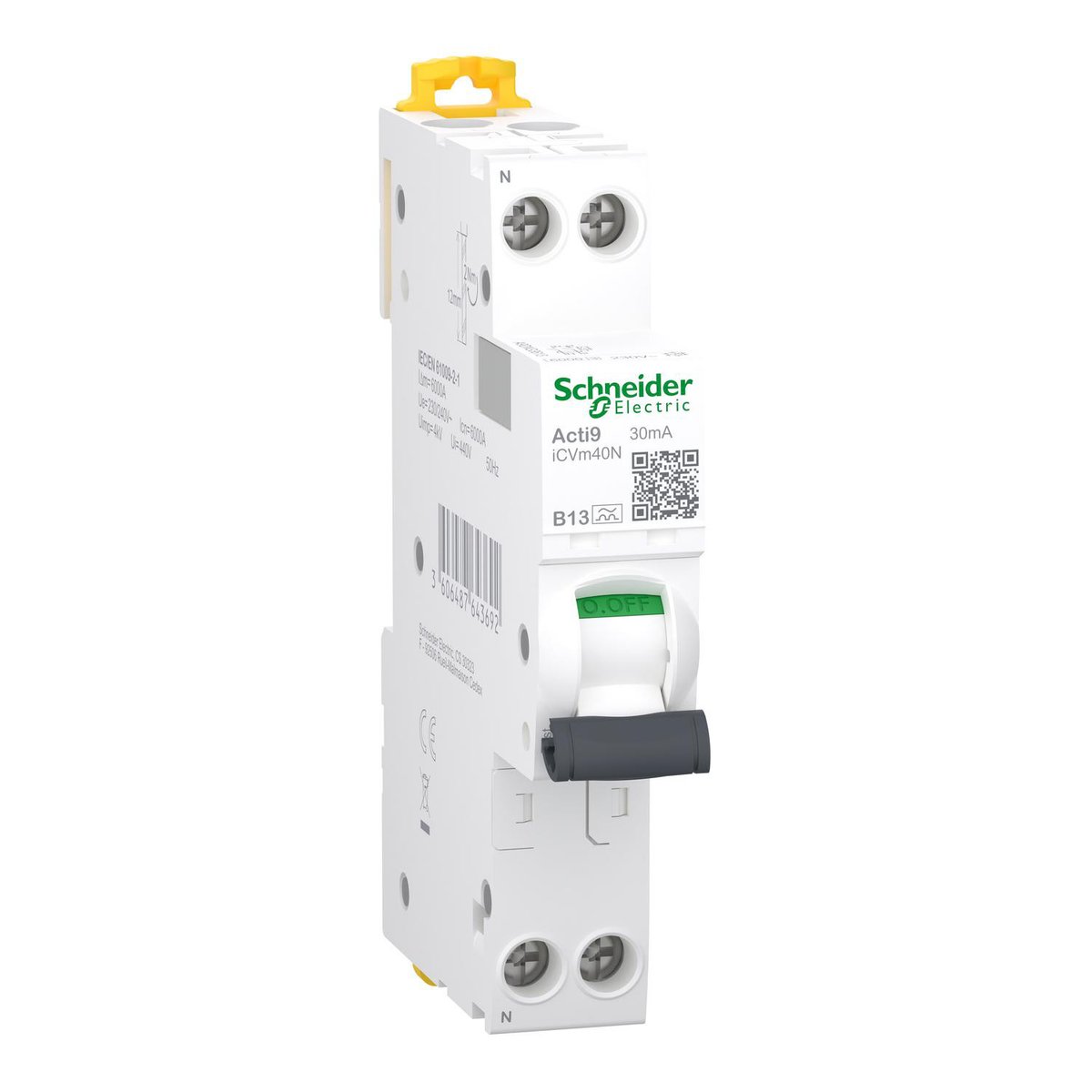

Schneider Electric Acti9 Kombiafbryder RCBO HPFI iCVm40N 1P+N B 13A 30mA, kl. A

Omfattende beskyttelse med Schneider Electric Acti9 iCVm40 RCBO

Schneider Electric Acti9 iCVm40 1P+N 13A RCBO (Residual Current Breaker with Overcurrent protection) tilbyder optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme. Den er designet til at fungere ved en netværksfrekvens på 50 Hz og en spænding på 230 V AC. Med sin kompakte bredde på kun 1 modul (18 mm) sparer den værdifuld plads på DIN-skinnen i gruppetavlen.

Tekniske specifikationer og ydeevne

Denne kombiafbryder har en B-udløsningskurve og en nominel kortslutningskapacitet på op til 6000A ved 230 V AC, i overensstemmelse med EN/IEC 61009-2-1. Klasse A jordfejlsfølsomhed på 30 mA sikrer øjeblikkelig detektion af farlige fejlstrømme. Den detekterer effektivt vekselstrøm, pulserende jævnstrømsrester samt pulserende jævnstrøm, der er overlejret af glat jævnstrøm op til 6 mA. Anvendelsesområdet inkluderer primært belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net.

Design og brugervenlighed

Enheden er udstyret med tunnelterminaler i top og bund med IP20-beskyttelsesgrad. Når den er monteret i gruppetavlen, opnår den en IP40-beskyttelsesgrad. VISI-TRIP-indikatoren er en smart funktion, der reducerer reparationstiden ved tydeligt at angive det defekte kredsløb. Den grønne VISI-SAFE-strimmel sikrer, at kontakterne fysisk åbnes, hvilket muliggør sikker vedligeholdelse af kredsløbet. En simpel tryk på testknappen (mærket 'T' på fronten) verificerer enhedens funktion og giver brugeren sikkerhed for korrekt drift.

Avancerede sikkerhedsfunktioner og installation

Med sin begrænsningsklasse 3 afbryder enheden kortslutningsstrømme ekstremt hurtigt, hvilket beskytter efterfølgende kredsløb effektivt og omkostningsbevidst. Installationen er enkel via klikmontering på DIN-skinne, og enheden kan aflåses med hængelås for ekstra sikkerhed. Den er designet til at fungere i et bredt temperaturområde fra -25 °C til 60 °C.

Ideel til kommercielle og industrielle anvendelser

Acti9 iCVm40 RCBO-serien er særligt velegnet til brug i kommercielle og industrielle bygninger. Den leverer essentiel beskyttelse, overvågning og kontrol af elektriske installationer. Ved at tilbyde både plads- og omkostningsbesparelser er disse enheder en ideel løsning for både nye installationer og eftermontering.

Nøglefunktioner:

• Kombineret beskyttelse mod jordfejl, kortslutning og overbelastning (RCBO)
• 13A mærkestrøm, 30mA følsomhed, Klasse A detektion
• B-udløsningskurve for alsidig beskyttelse
• Kompakt design: 1 modul bred (18 mm)
• Høj kortslutningskapacitet: 6000A ved 230V AC
• VISI-TRIP og VISI-SAFE indikatorer for hurtig fejlfinding og sikker vedligeholdelse
• Tunnelterminaler med IP20 (IP40 i tavle)
• Bred driftstemperatur: -25 °C til 60 °C
• Velegnet til kommercielle og industrielle bygninger
