- Varenr.:3322167301
- EAN nr.:3606486868997
- Typenr.:A9R21492
Måske interessant?
Beskrivelse
Produktbeskrivelse

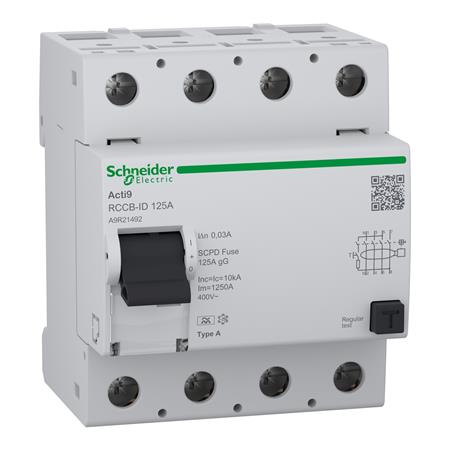

Acti9 RCCB/HPFI er en 4-polet fejlstrømsafbryder med mærkestrøm på 125 A, nominel fejlstrøm på 30 mA og fejlstrømstype A. Den registrerer sinusformet AC-fejlstrøm og pulserende DC-fejlstrøm. Udløserteknologien er uafhængig af spænding, og jordfejlsbeskyttelsen udløser øjeblikkeligt uden tidsforsinkelse. Produktet er angivet til brug i industrielle og kommercielle bygninger og beskytter mod elektrisk stød ved direkte kontakt.
Fejlstrømsafbryderen kan låses i OFF-position med hængelåstilbehør, reference 27145. Hængelåsen medfølger ikke. Den er kompatibel med en 4P PowerTag Energy-sensor.
Funktioner og specifikationer
- Mærkestrøm: 125 A
- Nominel fejlstrøm: 30 mA
- Fejlstrømstype: A
- Driftsspænding: 400 V AC ved 50 Hz
- Nominel isolationsspænding Ui: 400 V AC
- Mærkeimpulsholdespænding Uimp: 4 kV
- Brydeevne og kortslutningskapacitet angivet i leverandørbeskrivelsen: 1250 A
- Betinget nominel kortslutningsstrøm er angivet som 10 kA i leverandørbeskrivelsen og 0,25 kA i attributdataene.
- Elektrisk holdbarhed: op til 2000 cyklusser
- Effekttab: 11,2 W
- Forureningsgrad: 3
- Mulighed for udvidelse: ja
- Selektiv beskyttelse: nej
- Kortslutningsforsinkelse: nej
- Eksplosionssikker: nej
Betjening og statusvisning
Produktets status vises med vippearmens tre positioner og en indikator på frontpanelet: åben med grøn indikator, lukket med rød indikator og udløst ved fejl med grøn indikator.
Montering og mål
Fejlstrømsafbryderen monteres på DIN-skinne og har en modulbredde på 4 moduler. Målene er 72 mm bred, 86 mm høj og 76 mm dyb. Indbygningsdybden er 44 mm, og vægten er 420 g.
Beskrivelsen angiver farven som grå, mens attributdataene angiver hvid, RAL 9003.
Kapsling og temperatur
Kapslingsklassen er IP20. I modulopbygget afdækning er kapslingsklassen IP40, angivet i henhold til en IEC/EN-standard, som ikke er specificeret i dataene. Driftstemperaturen er fra -25 °C til 40 °C, og opbevaringstemperaturen er fra -40 °C til 85 °C.
Standarder og mærkning
Produktet er angivet som i overensstemmelse med IEC/EN 60947-1 og -3 samt IEC/EN 61008-1 og -2-1. Det er mærket med VDE og CE.
Specifikationer
-
Varenummer:3322167301
-
EAN nummer:3606486868997Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:A9R21492Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal poler:4.0
-
Betinget nominel kortslutningsstrøm:0.25 kA
-
Bredde på enheden:72.0 mm
-
Dybde på enheden:76.0 mm
-
Effekttab:11.2 W
-
Eksplosionsikker:Nej
-
Farve:Hvid
-
Fejlstrømstype:A
-
Forureningsgrad:3.0
-
Frekvens:50 Hz
-
Højde på enheden:86.0 mm
-
Indbygningsdybde:44.0 mm
-
Kapslingsklasse IP:IP20
-
Mærkespænding:400.0 V
-
Mærkestrøm:125.0 A
-
Med aflåsningsmekanisme:Ja
-
Modul-bredde:4.0
-
Monteringsmetode:DIN-skinne
-
Mulighed for udvidelse:Ja
-
Nominel fejlstrøm:0.03 A
-
Nominel isolationsspænding Ui:400.0 V
-
Nominel mærkespænding (Uimp):4.0 kV
-
RAL-nummer (beslægtet):9003.0
-
Selektiv beskyttelse:Nej
-
Spændingstype:AC
-
Type af korslutningsforsinkelse:Nej
-
Serie:Acti9
-
Producent/forhandler:Schneider Electric
