Acti9 hjælpekontakt/signalkontakt iSD+OF, 2 skiftekontakter, 100 mA til 6 A, A9A26909

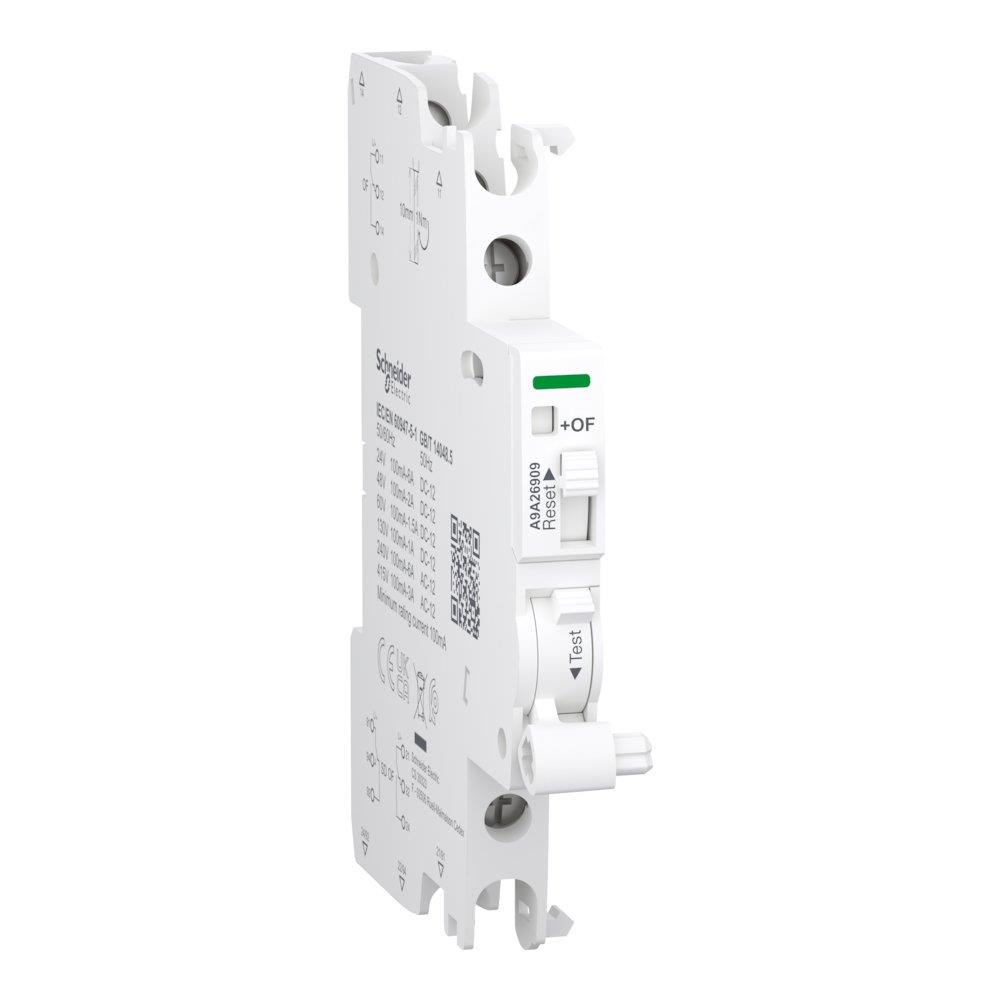

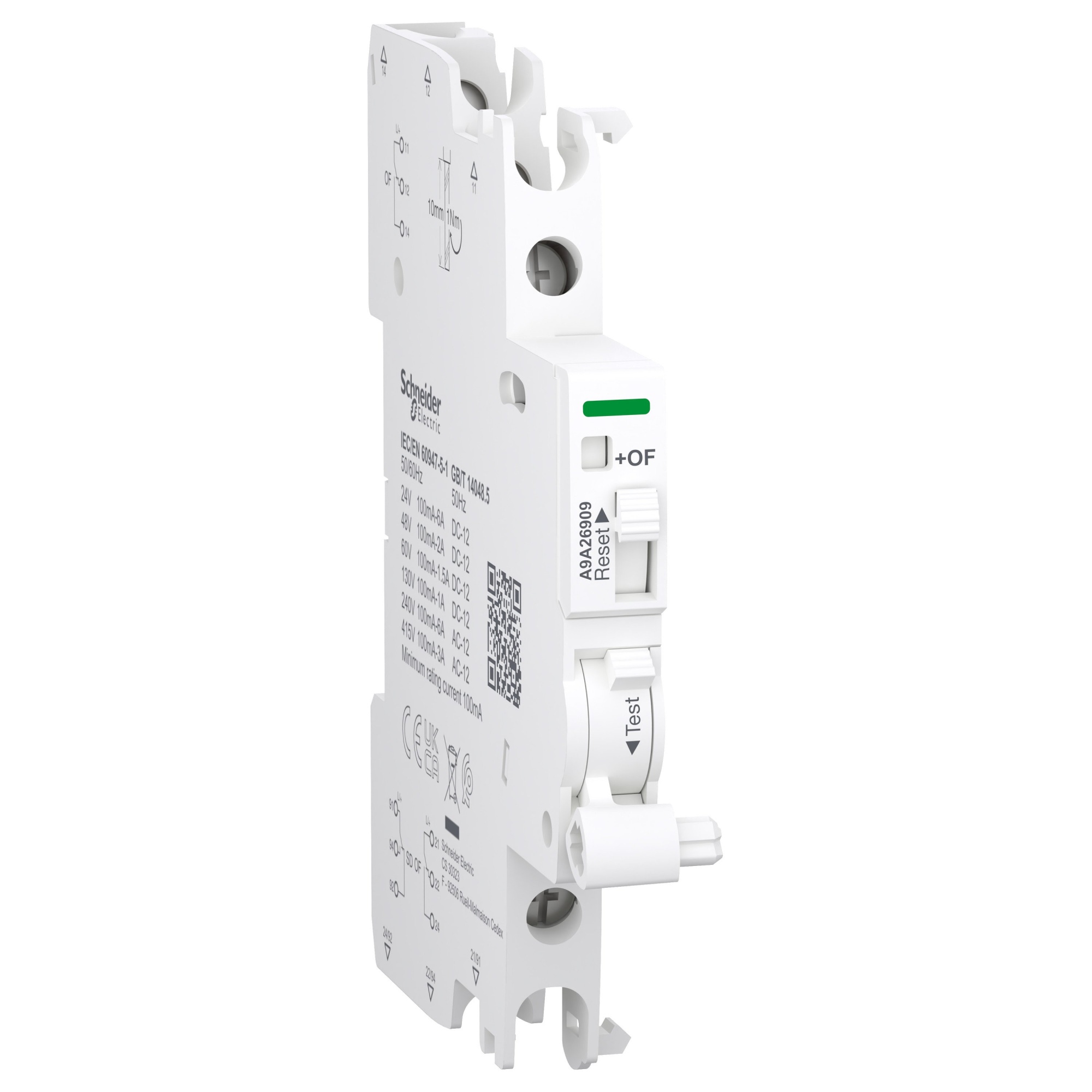

Schneider Electric Acti9 iSD+OF hjælpekontakt i hvid, set skråt med side, grøn indikator og resetknap.Schneider Electric Acti9 iSD+OF hjælpekontakt set skråt, med testknap og fremspringende tilslutningsdele synlige.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modulær Acti9 OC- og fejlkontakt med 2 skiftekontakter, lokal mekanisk indikator og skrueklemmer. Til 100 mA–6 A ved AC/DC. Læs mere…
  • Varenr.:
    3322096414
  • EAN nr.:
    3606486115152
  • Typenr.:
    A9A26909
pr. stk. inkl. moms
276,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Acti9 iSD+OF er en modulær hjælpekontakt og fejlkontakt med 2 skiftekontakter (2 NO/NC). Kontakten kan videresende signaleringsinformation fra den tilknyttede enhed til en programmerbar logisk controller. En mekanisk indikator på produktet viser signalering lokalt.

Kompatibilitet og anvendelse

Kontakten er beregnet til nye eller renoverede installationer i små erhverv, bygninger, kritiske bygninger, sundhedssektoren, industrien, datacentre og infrastrukturer. Den er kompatibel med Acti9-serier og apparater som iC60 RCBO, iSW, iC60, iID med dobbelte terminaler og fejlstrømsafbrydere (RCCB). Den kan monteres på iID-, iC60- og RCA-enheder med 2 skiftekontakter. Den er også kompatibel med iC40, iC40 ARC, iCV40 og iCV40 Vigi ARC. Sløjfeskinne kan ikke anvendes.

Elektriske data

  • Nominel strøm: 100 mA til 6 A.
  • AC-drift: 24–415 V AC ved 50–60 Hz.
  • DC-drift: 24–130 V DC.
  • Mærkespænding: 240 V; spændingstype: AC/DC.
  • Nominel brydestrøm: 0,1 A.
  • Nominel isolationsspænding (Ui): op til 500 V.
  • Nominel impulsholdespænding (Uimp): 4 kV.
  • Egnet til hovedkontaktenheder med op til 4 poler og en maksimal strøm på 63 A.
  • Antal skiftekontakter: 2; antal brydekontakter: 0; antal sluttekontakter: 0; antal fejlsignalbrydere: 1.
  • Autotest af HFI-funktion: nej.

Tilslutning og montering

Produktet har skrueklemmer både foroven og forneden og tilsluttes med kobberkabler. Det er beregnet til apparatmontage på FI/LS-lednings- og fejlstrømsafbrydere. Produktet er ikke fabriksmonteret og har en modulbredde på 0,5 modul (0,5 TE).

  • Stive kobberkabler: 1–4 mm².
  • Fleksible kobberkabler: 0,5–2,5 mm².
  • Stive kobberkabler, 2 kabler: 2,5 mm².
  • Fleksible kobberkabler med ferrule, 2 kabler: 1,5 mm².
  • Tilspændingsmoment: 1 N·m ved den nederste klemme; skruetrækkertype PZ1.

Mål og driftsforhold

  • Mål (B × H × D): 9 × 90 × 73 mm.
  • Farve: hvid, RAL 9003.
  • Forureningsgrad: 3.
  • Tropicaliseringsniveau: behandling 2.
  • Driftstemperatur: −25 °C til +70 °C.
  • Opbevaringstemperatur: −40 °C til +85 °C.

Identifikation

  • Serie: Acti9.
  • Typebetegnelse: A9A26909.
  • Produktnummer: 3322096414.
  • EAN: 3606486115152.
  • Oprindelsesland: IN.
  • Oplysningen for SVHC-stof over 0,1 % er angivet som ingen.

Specifikationer

  • Varenummer:
    3322096414
  • EAN nummer:
    3606486115152
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9A26909
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal fejlsignal bryder:
    1.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Apparatmontage:
    FI/LS-Lednings- og fejlstrømsafbryder
  • Egnet til max. antal poler hovedkontaktenhed (i alt):
    4.0
  • Egnet til max. strøm hovedkontaktenhed:
    63.0 A
  • Fabriksmonteret:
    False
  • Funktion:
    Hjælpekontakt/signalkontakt
  • Mærkespænding:
    240.0 V
  • Med autotest for HFI-funktion:
    False
  • Modul-bredde:
    0.5
  • Monteringsbredde (TE):
    0.5
  • Nominel brydestrøm:
    0.1 A
  • Spændingstype:
    AC/DC
  • Spændingstype for betjening:
    AC/DC
  • Supplerende indretning:
    Hjælpekontakt/signalkontakt
  • SVHC stof over 0,1%:
    Ingen
  • Serie:
    Acti9
  • Producent/forhandler:
    Schneider Electric
