Harmony XB4 drejeafbryder, 3 faste stillinger, 2 NO, sort, XB4BD33

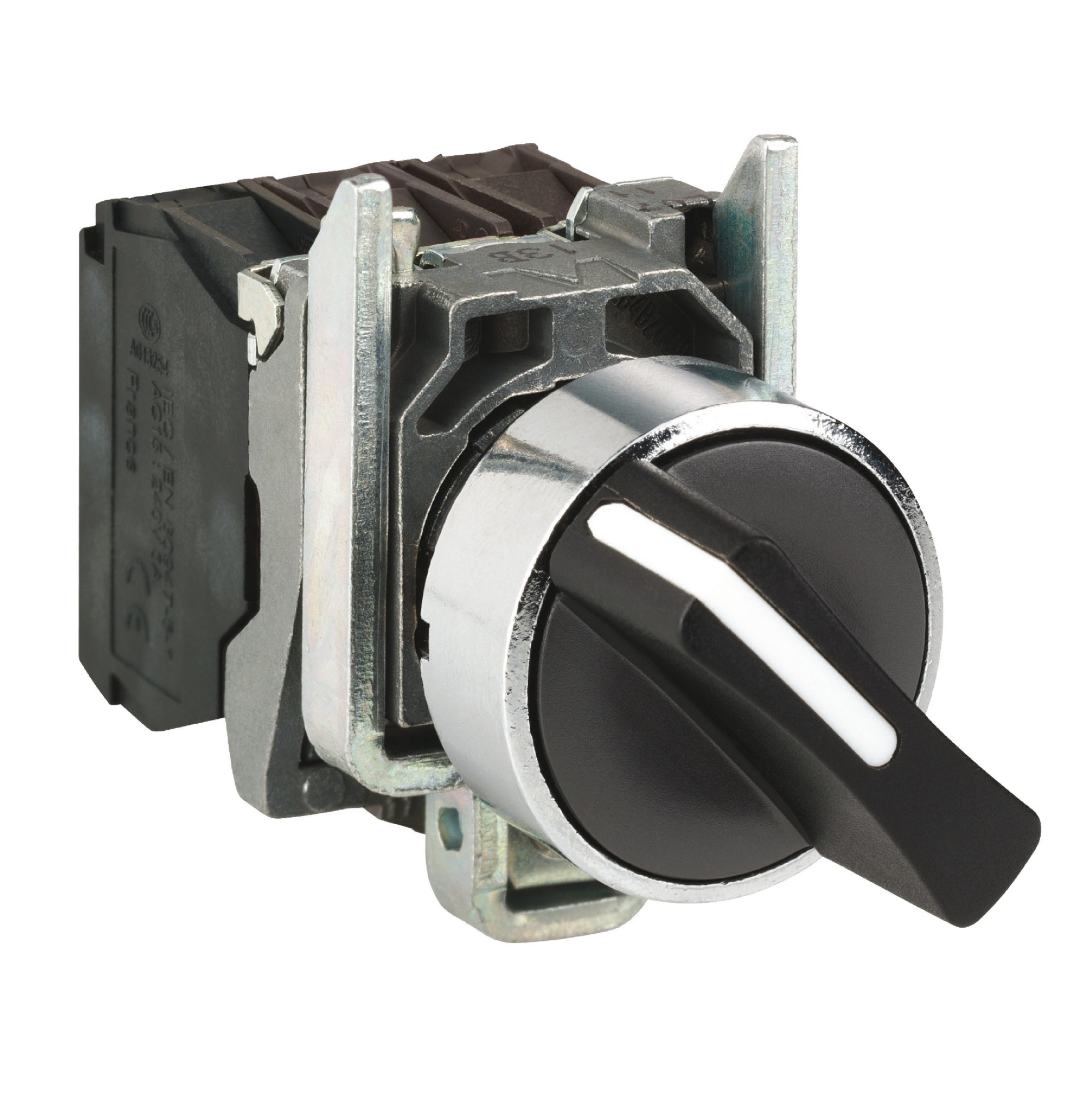

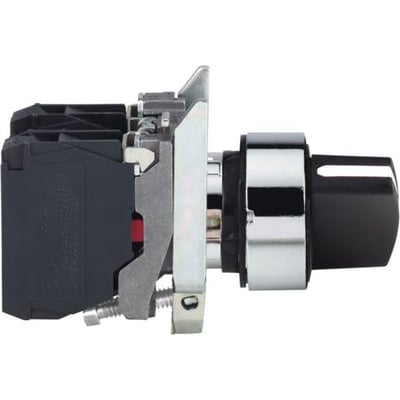

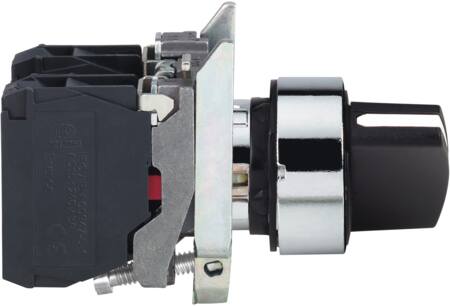

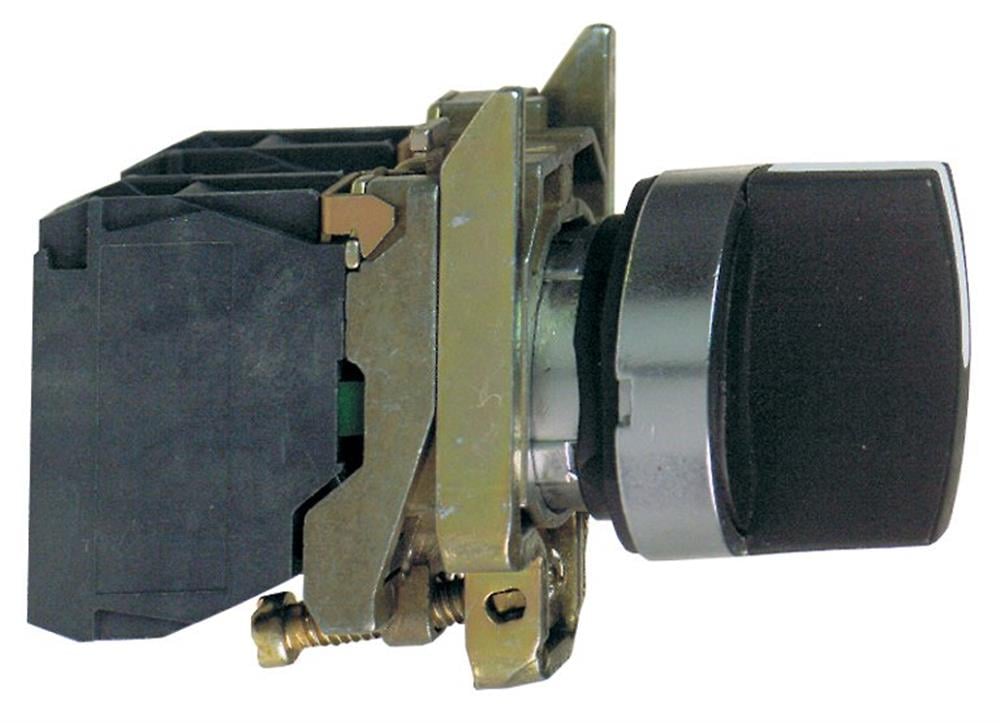

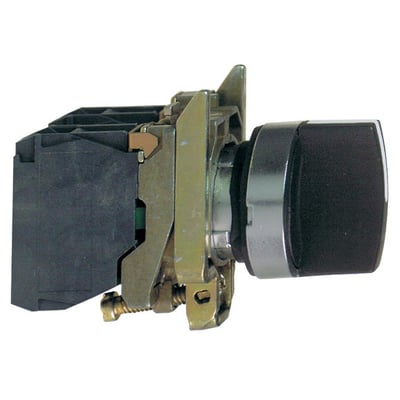

Schneider Electric Harmony XB4BD33 drejeafbryder med sort greb, kromfarvet frontring og synlige kontaktblokke.Schneider Electric Harmony XB4BD33 drejeafbryder set fra siden med kort sort greb, kromring og kontaktblokke.Schneider Electric Harmony XB4BD33 drejeafbryder set skråt forfra med sort greb, lys markering og kromfarvet frontring.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Komplet Harmony XB4-drejeafbryder med 3 faste stillinger, 2 NO-kontakter, kort sort greb og metalfrontring i krom. IP67/IP69K, til hul på Ø22,5 mm. Læs mere…
  • Varenr.:
    7517800068
  • EAN nr.:
    3389110887099
  • Typenr.:
    XB4BD33
pr. stk. inkl. moms
181,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Harmony XB4 drejeafbryder

XB4BD33 er en komplet drejeafbryder med kort, sort drejegreb og tre faste stillinger med 45° mellem positionerne. Den leveres med krop og to NO-sluttekontakter. Frontringen er i kromfarvet metal.

Specifikationer

  • Kontakttype: 2 NO-sluttekontakter
  • Antal faste stillinger: 3
  • Betjening: kort drejegreb
  • Farve på greb: sort
  • Frontring: kromfarvet metal
  • Angivet huldiameter: 22,5 mm; Harmony XB4/ZB4-serien monteres i et nominelt Ø22 mm hul
  • Kapslingsklasse: IP67/IP69K
  • NEMA-beskyttelsesgrad: 13
  • Elektrisk tilslutning: skrueforbindelse
  • Låsbar brydefunktion: ja. Tastelås: nej
  • Driftsspændingsområdet er angivet som 0–0 V
  • Typenummer: XB4BD33
  • Produktnummer: 7517800068
  • EAN: 3389110887099

Montering og tilbehør

Harmony XB4/ZB4 er beregnet til montering i tavlelåger og metalskabe. Betjeningshovedet sættes i fra tavlefronten, hvorefter kroppen klikkes på og fastgøres med en skrue. Skruen fungerer også som jordforbindelse. Serien er ikke beregnet til XAL-trykknapkasser eller plastkapslinger.

Afhængigt af model kan der monteres op til ni moduler bag betjeningshovedet. Ekstra kontaktelementer i ZBE1xx-serien kan tilkøbes. Til opmærkning kan ZBYxxxx-skilteholdere anvendes med blanke skilte, og skilte kan også udformes med Harmony-designværktøjet.

Oplysninger om Harmony XB4/ZB4-serien

Serien omfatter komplette enheder, komponenter til sammenbygning samt løse dele og tilbehør. Tilslutningsmuligheder på tværs af serien omfatter blandt andet skrueklemmer, stik, færdige kabler, spadestik og fjederklemmer. Serien har modeller med forskellige kontaktfunktioner, herunder kontakter på 10 A (normalt 6 A), guldkontakter samt tidlig slutte- og sen brydefunktion.

De angivne kapslingsklasser for serien omfatter IP66, IP67, IP69 efter ISO og IP69K efter DIN. Det oplyste temperaturområde for serien er -40 til 70 °C. Dreje- og nøglegreb er angivet med IP69K; øvrige modeller kan opgraderes med silikonekappe. Serien er angivet med standarder og godkendelserne EN/IEC, UL, CSA, CCC, GOST, JIS, NEMA og CE.

Harmony Style 4 fås også med sort frontring. Ifølge serieoplysningerne angives dette ved at tilføje et 7-tal efter betjeningshovedets typenummer. Som eksempel er nævnt betjeningshoved til sikkerhedsnødstop EN418 med nøgle nr. 455, type ZB4BS9447.

Specifikationer

  • Varenummer:
    7517800068
  • EAN nummer:
    3389110887099
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    XB4BD33
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Åbningshøjde:
    0.0 mm
  • Antal brydekontakter:
    0.0
  • Antal brydepositioner:
    3.0
  • Antal skiftekontakter:
    0.0
  • Antal sluttekontakter:
    2.0
  • Antal Stillinger:
    3Stk
  • Beskyttelsesgrad (NEMA):
    13
  • Bredde på åbningen:
    0.0 mm
  • Driftspændingsområde:
    0 - 0 V
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Farve:
    Sort
  • Farve på frontring:
    Chrome
  • Farve på knappen:
    Sort
  • Huldiameter:
    22.5 mm
  • Kapslingsklasse IP:
    IP67/IP69K
  • Kontakttype:
    2NO
  • Låsbar brydefunktion:
    Ja
  • Materiale frontring:
    Metal
  • Med frontring:
    Ja
  • Med lyskilde:
    Nej
  • Tastelås:
    Nej
  • Type:
    Faste positioner
  • Type af betjeningselement:
    Kort drejegreb
  • Velegnet til belysning:
    Nej
  • Producent/forhandler:
    Schneider Electric
