Altivar HVAC ATH230 frekvensomformer, ATH230U30N4, 3 kW, 3 HP, 3-faset, 380–500 V, IP20

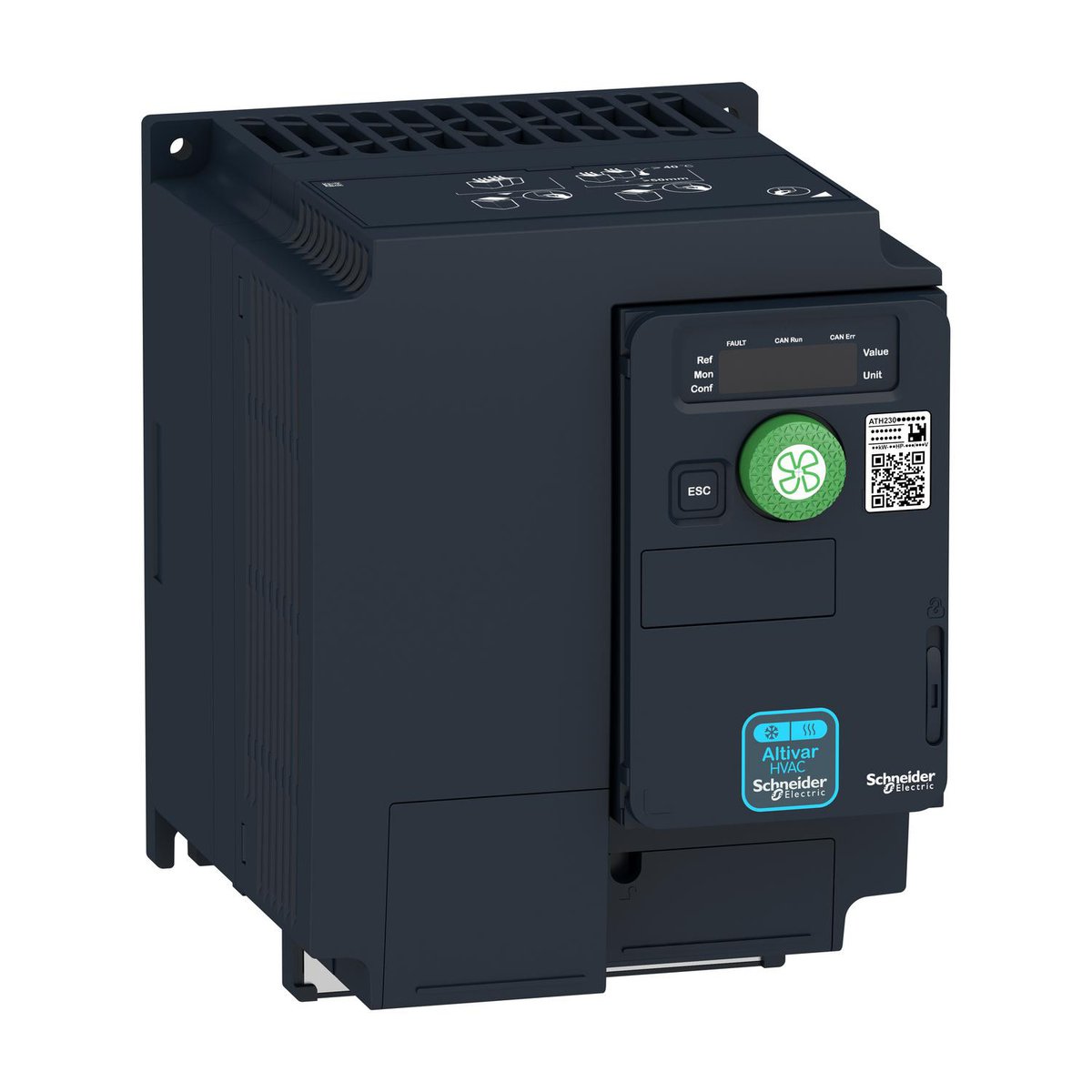

Schneider Electric Altivar HVAC ATH230 frekvensomformer til 3 kW, med mørkt kabinet og grønt betjeningshjul.Schneider Electric Altivar HVAC ATH230 frekvensomformer set tættere forfra med display, grønt betjeningshjul og ventilationsriller.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Altivar HVAC ATH230 frekvensomformer til 3 kW motorer med 3-faset tilslutning, IP20, EMC-filter, Safe Torque Off og Modbus/BACnet. Læs mere…
  • Varenr.:
    7565730876
  • EAN nr.:
    3606487882152
  • Typenr.:
    ATH230U30N4
pr. stk. inkl. moms
3.940,00 kr.

Måske interessant?

Beskrivelse

Frekvensomformer til HVAC-anlæg

Altivar HVAC ATH230 fra ATH200-serien er en frekvensomformer med variabel hastighed til HVAC-OEM'er. Den kan anvendes til asynkrone og synkrone motorer i pumpe-, ventilator- og kompressoranlæg. Med IP20-kapslingsklasse er den beregnet til montering i kontrolpaneler.

  • Type: ATH230U30N4
  • Motoreffekt: 3 kW / 3 HP
  • Nominel spænding: 380–500 V
  • 3-faset indgang og 3-faset udgang
  • Nominel udgangsstrøm: 7,1 A
  • Maksimal udgangsspænding: 500 V
  • Maksimal udgangsfrekvens: 599 Hz
  • Netfrekvens: 50/60 Hz
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • Spændingskonverter
  • 4-kvadrant drift: Ja

Funktioner og tilslutninger

ATH230 har indbygget EMC-filter og Safe Torque Off. HVAC-funktioner og programmerbare logiske funktioner er integreret. Modbus og BACnet MS/TP understøttes via seriel forbindelse; BACnet/IP kræver et valgfrit kommunikationsmodul.

  • 6 digitale indgange, 3 analoge indgange, 1 digital udgang og 1 analog udgang
  • 1 RS485-grænseflade, 1 industriel Ethernet-grænseflade og 1 anden hardwaregrænseflade
  • Betjeningselement og PC-tilslutning
  • Ingen integreret bremsemodstand
  • Ingen RS232-, RS422-, USB-, parallel- eller seriel TTY-grænseflade
  • Ingen PROFINET-grænseflade
  • Understøtter ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, EtherNet/IP, DeviceNet, ASI, TCP/IP, CAN, Foundation Fieldbus, LON, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS
  • Understøtter øvrige bussystemer

Montering og mål

Frekvensomformeren monteres lodret på et panel med en hældning på højst ±10° ved hjælp af fire fastgørelseshuller. IEC 60721-3-3 klasse 3C3-belagte printkort og omgivelsestemperaturer på op til 60 °C er angivet for produktet; ved denne temperatur er ekstra køling ikke nødvendig.

  • Bredde: 140 mm
  • Dybde: 158 mm
  • Højde: 184 mm
  • Vægt: 2,1 kg

Materialer, standarder og tilbehør

ATH230 er fremstillet af plast med mere end 20 % biobaseret indhold, og aluminiummet er ASI-certificeret. Produktet overholder IEC/EN 81800-5-1 og IEC/EN 61800-3 og har CE-, cULus-, UKCA-, RCM-, EAC-, KC- og ATEX-certificeringer. A2L-certificering er angivet.

Monteringstilbehør og eksternt tilbehør til Altivar HVAC ATH200-serien omfatter blandt andet ledningsdrossler, motordrossler og ekstra EMC-filtre. Frekvensomformeren er angivet til anvendelse i industrielle områder samt bolig- og kontormiljøer.

Specifikationer

  • Varenummer:
    7565730876
  • EAN nummer:
    3606487882152
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATH230U30N4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 4-kvadrant drift muligt:
    Ja
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    1.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Bredde:
    140.0 mm
  • Dybde:
    158.0 mm
  • Højde:
    184.0 mm
  • Integreret bremsemodstand:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    3.0 kW
  • Max effekt ved liniær belastning:
    3.0 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    500.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Ja
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    7.1 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Ja
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Ja
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Producent/forhandler:
    Schneider Electric
