Weidmüller analogt inputmodul UR20-4AI-RTD-DIAG, 4 kanaler, 16 bit, IP20

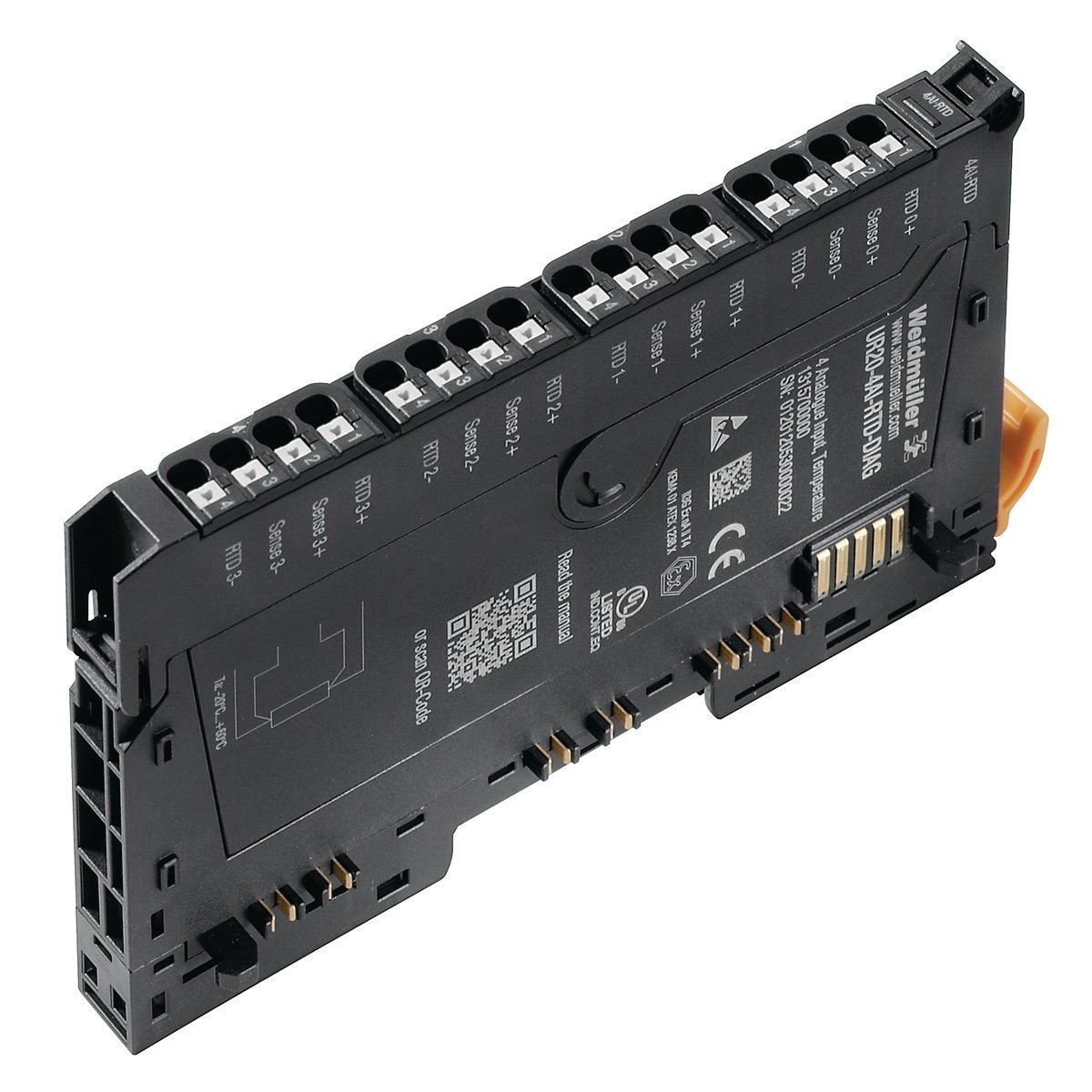

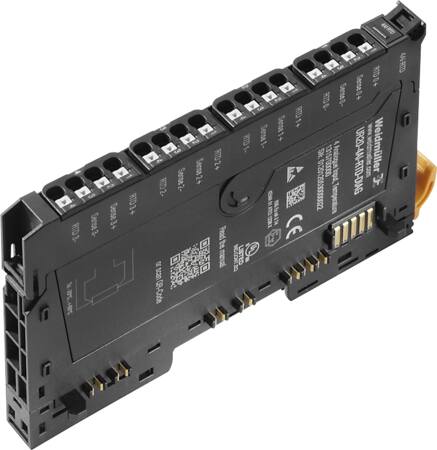

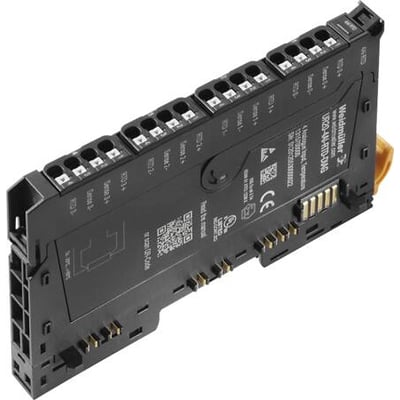

Weidmüller UR20-4AI-RTD-DIAG analogt inputmodul med fire kanaler og 16 bit, set skråt med terminaler langs kanten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Weidmüller u-remote inputmodul med 4 kanaler til RTD- og modstandsfølere, 16 bit, PUSH IN-terminaler og 24 V DC-forsyning. Læs mere…
  • Varenr.:
    7986083209
  • EAN nr.:
    4050118118872
  • Typenr.:
    1315700000, UR20-4AI-RTD-DIAG
pr. stk. inkl. moms
2.658,00 kr.

Måske interessant?

Beskrivelse

Analogt inputmodul til RTD- og modstandsfølere

Weidmüller UR20-4AI-RTD-DIAG er et analogt inputmodul til u-remote-systemet med 4 konfigurerbare indgange. Modulet er beregnet til modstandstemperaturfølere og modstande og har PUSH IN-terminaler.

Tekniske data

  • Antal analoge indgange: 4
  • Opløsning: 16 bit
  • Sensorforbindelse: 2-, 3- eller 4-leder
  • Understøttede følere: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000 og Cu10
  • Understøttede modstande: 40 Ω, 80 Ω, 150 Ω, 300 Ω, 500 Ω, 1 kΩ, 2 kΩ og 4 kΩ
  • Sensorstrøm: 0,75 mA for Pt100, Ni100, Ni120, Cu10 og modstande på 40 Ω, 80 Ω, 150 Ω og 300 Ω; 0,25 mA for Pt200, Pt500, Pt1000, Ni200, Ni500, Ni1000 og modstande på 500 Ω, 1 kΩ, 2 kΩ og 4 kΩ
  • Nøjagtighed: 0,2 % FSR; 0,3 % FSR for Ni-følere og 0,6 % FSR for Cu10
  • Temperaturområde: -200 til +850 °C
  • Temperaturkoefficient: 50 ppm/K
  • Justerbar konverteringstid: 36–240 ms
  • Intern modstand: > 1 MΩ
  • Beskyttelse mod omvendt polaritet: ja
  • Modul- og individuel kanaldiagnosticering: ja

Forsyning og systemtilslutning

  • Forsyningsspænding: 24 V DC, +20 % / -15 %, via systembussen
  • Interface: u-remote-systembus
  • Systembussens transmissionshastighed: 48 Mbps
  • Galvanisk isolation: 500 V DC mellem strømbaner
  • Feltbusforbindelse via separat buskobling: understøttes

Montering og udførelse

  • Kapslingsklasse: IP20
  • Angivne mål: 120/128 × 11,5 × 76 mm; attributmål er højde 120 mm, bredde 11,5 mm og dybde 76 mm
  • Montering på montageskinne: mulig
  • Frontmontering, rackmontering og væg-/direkte montering: ikke mulig
  • Modulet indgår i Weidmüllers u-remote-koncept, som har modulopbygning med sandwichdesign, integreret webserver og værktøjsfri montering. Status-LED'er findes på hver kanal og hvert u-remote-modul.

Godkendelser og sikkerhedsdata

  • ATEX-gasbeskyttelse: kategori 2G
  • Eksplosionsbeskyttelseskategori for støv: ingen angivet
  • UL-klassificering for farligt område: klasse I, division 2, grupper A, B, C og D
  • SIL iht. IEC 61508: ingen
  • Ydeevneniveau iht. EN ISO 13849-1: ingen
  • Ikke beregnet til sikkerhedsfunktioner

Varenumre

  • Type: UR20-4AI-RTD-DIAG
  • Typenummer: 1315700000
  • Produktnummer: 7986083209
  • EAN: 4050118118872

Specifikationer

  • Varenummer:
    7986083209
  • EAN nummer:
    4050118118872
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1315700000, UR20-4AI-RTD-DIAG
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal anologe indgange:
    4.0
  • Antal anologe udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-interfaces Wireless:
    0.0
  • Antal HW-snitflader andre:
    0.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    0.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Bredde:
    11.5 mm
  • Certificeret til UL farligt område klasse I:
    Ja
  • Certificeret til UL farligt område division 1:
    Nej
  • Certificeret til UL farligt område division 2:
    Ja
  • Certificeret til UL farligt område gruppe A (acetylen):
    Ja
  • Certificeret til UL farligt område gruppe B (brint):
    Ja
  • Certificeret til UL farligt område gruppe C (ethylen):
    Ja
  • Certificeret til UL farligt område gruppe D (propan):
    Ja
  • Certificeret til UL farligt område gruppe E (metalstøv):
    Nej
  • Certificeret til UL farligt område gruppe F (kulstofholdigt støv):
    Nej
  • Certificeret til UL farligt område gruppe G (ikke ledende støv):
    Nej
  • Certificeret til UL farligt område klasse II:
    Nej
  • Certificeret til UL farligt område klasse III:
    Nej
  • Dybde:
    76.0 mm
  • Eksplosionssikkerhedskategori for gas:
    ATEX gas-Ex-beskyttelse, kat. 2G
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Andet
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    120.0 mm
  • Indgang, strøm:
    Ja
  • Indgangssignal, konfigurerbar:
    Ja
  • IO link master:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Mulighed for feltbusforbindelse over separat buskobling:
    Ja
  • Mulighed for frontindbygning:
    Nej
  • Rackmontage mulig:
    Nej
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard GPRS:
    Nej
  • Radiostandard GSM:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Systemtilbehør:
    Nej
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type forsyningsspænding:
    DC
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Nej
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Understøtter protokol til EtherCAT:
    Nej
  • Væg-/direkte montering:
    Nej
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Weidmüller
