ATV320 frekvensomformer, 0,75 kW, 230 V

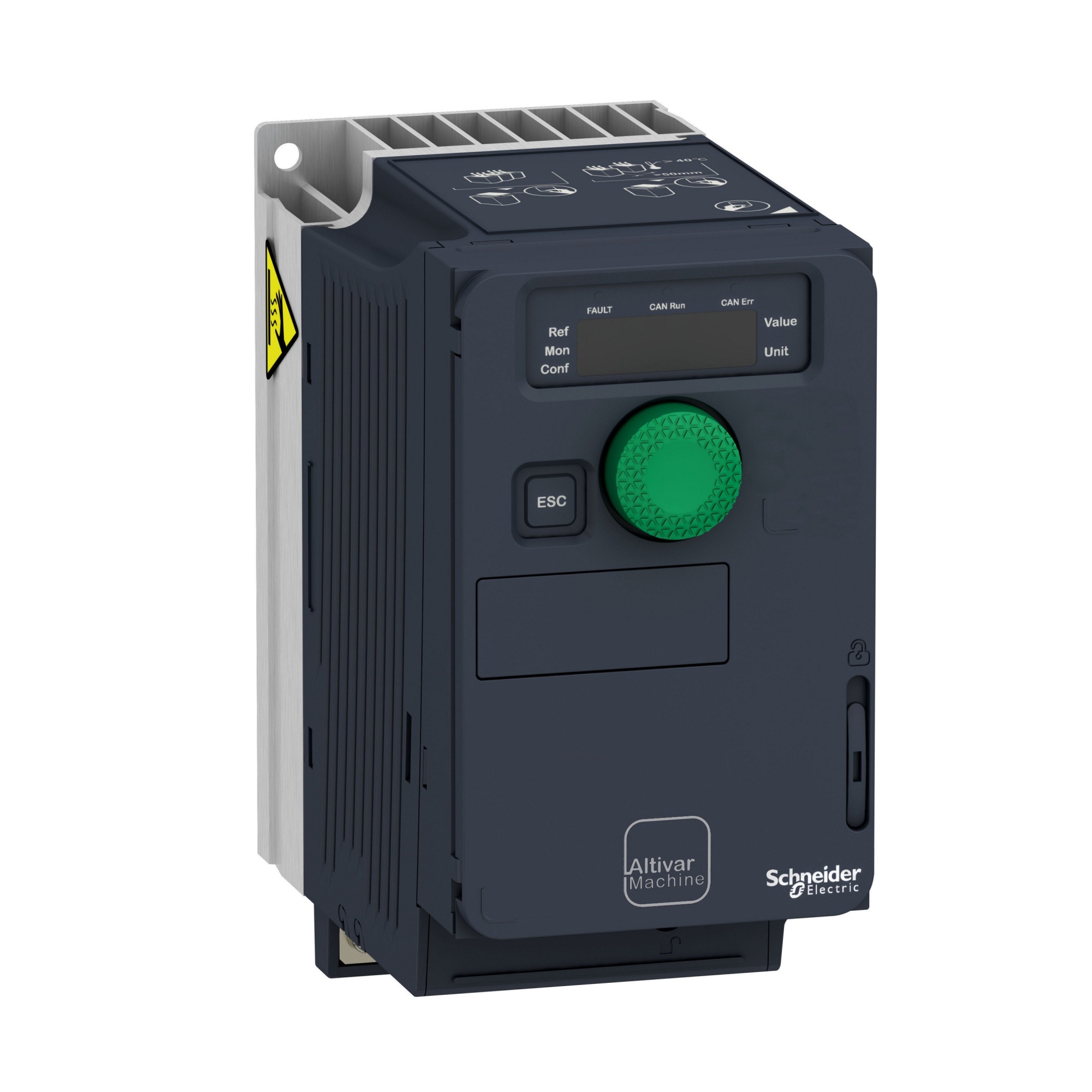

Schneider Electric ATV320-frekvensomformer på 0,75 kW og 230 V med grønt betjeningshjul og display, set skråt forfra.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
ATV320-frekvensomformer med indbygget PLC-logik og fem sikkerhedsfunktioner. 0,75 kW, 230 V, IP20 og 3-faset udgang. Læs mere…
  • Varenr.:
    7565724617
  • EAN nr.:
    3606480966545, 3606480966750
  • Typenr.:
    ATV320U07M2C, ATV320U15N4C
pr. stk. inkl. moms
2.972,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktioner

ATV320-frekvensomformeren har indbygget PLC-logik til mindre installationer, hvor den kan indgå i en løsning uden separat controller. Applikationen kan tilpasses uden at oprette en ny konfiguration.

Motorstyringen understøtter asynkronmotorer og PM-motorer med åben sløjfe-styring. Frekvensomformeren har fem indbyggede sikkerhedsfunktioner, som kan kombineres med nødstop og lågekontakter uden separate sikkerhedsmoduler.

Modbus RTU og CAN-bus er indbygget. Der angives desuden mulighed for yderligere fem kendte netværksbusser. Med en adapter kan GV2L-kortslutningsbeskyttelse monteres direkte på ATV320_B-typer til og med 4 kW.

Tekniske specifikationer

  • Konvertertype: spændingskonverter
  • Maksimal effekt ved lineær og kvadratisk belastning: 0,75 kW
  • Indgang: 1 fase; udgang: 3 faser
  • Netfrekvens: 50/60 Hz
  • Nominel udgangsstrøm I2N: 4,8 A
  • Maksimal udgangsfrekvens: 599 Hz
  • Maksimal udgangsspænding: 240 V
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • 4-kvadrantdrift: ja
  • Integreret bremsemodstand: nej
  • Kapslingsklasse: IP20; beskyttelsesgrad: NEMA 1
  • Mål: 72 mm bred, 143 mm høj og 138 mm dyb
  • Betjeningselement og PC-tilslutning: ja
  • Anvendelse i industriområder: tilladt. Anvendelse i bolig- og kontormiljøer: ikke tilladt.

Indgange, udgange og interfaces

  • 6 digitale indgange og 1 digital udgang
  • 3 analoge indgange og 1 analog udgang
  • 1 industriel Ethernet-interface, 1 RS485-interface og 1 anden hardware-interface
  • RS232, RS422, seriel TTY, parallel og USB: 0 interfaces
  • PROFINET-interface: 0
  • Optisk interface: nej

Protokoller

Understøttede protokoller omfatter MODBUS, EtherNet/IP, PROFIsafe, PROFIBUS, DeviceNet og CAN. Understøttelse af øvrige bussystemer er også angivet.

Følgende er angivet som ikke understøttet: ASI, AS-interface-sikkerhed, BACnet, Data-Highway, DeviceNet Safety, Foundation Fieldbus, INTERBUS, INTERBUS-Safety, KNX, LON, PROFINET IO, SafetyBUS p, SERCOS, SUCONET og TCP/IP.

Type- og identifikationsoplysninger

De angivne typenummerbetegnelser er ATV320U07M2C og ATV320U15N4C. Datagrundlaget omfatter desuden en kompakt variant på 1,5 kW, 3 × 400 V. Produktnummer: 7565724617. Angivne EAN-numre: 3606480966545 og 3606480966750.

Specifikationer

  • Varenummer:
    7565724617
  • EAN nummer:
    3606480966545, 3606480966750
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320U07M2C, ATV320U15N4C
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    Ja
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    1.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    1
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Nej
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    72.0 mm
  • Dybde:
    138.0 mm
  • Højde:
    143.0 mm
  • Integreret bremsemodstand:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    0.75 kW
  • Max effekt ved liniær belastning:
    0.75 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    240.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Ja
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    4.8 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Nej
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Ja
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Producent/forhandler:
    Schneider Electric
