Altivar Process ATV630D18N4 frekvensomformer, 18,5 kW, 3 × 400–480 V, IP21

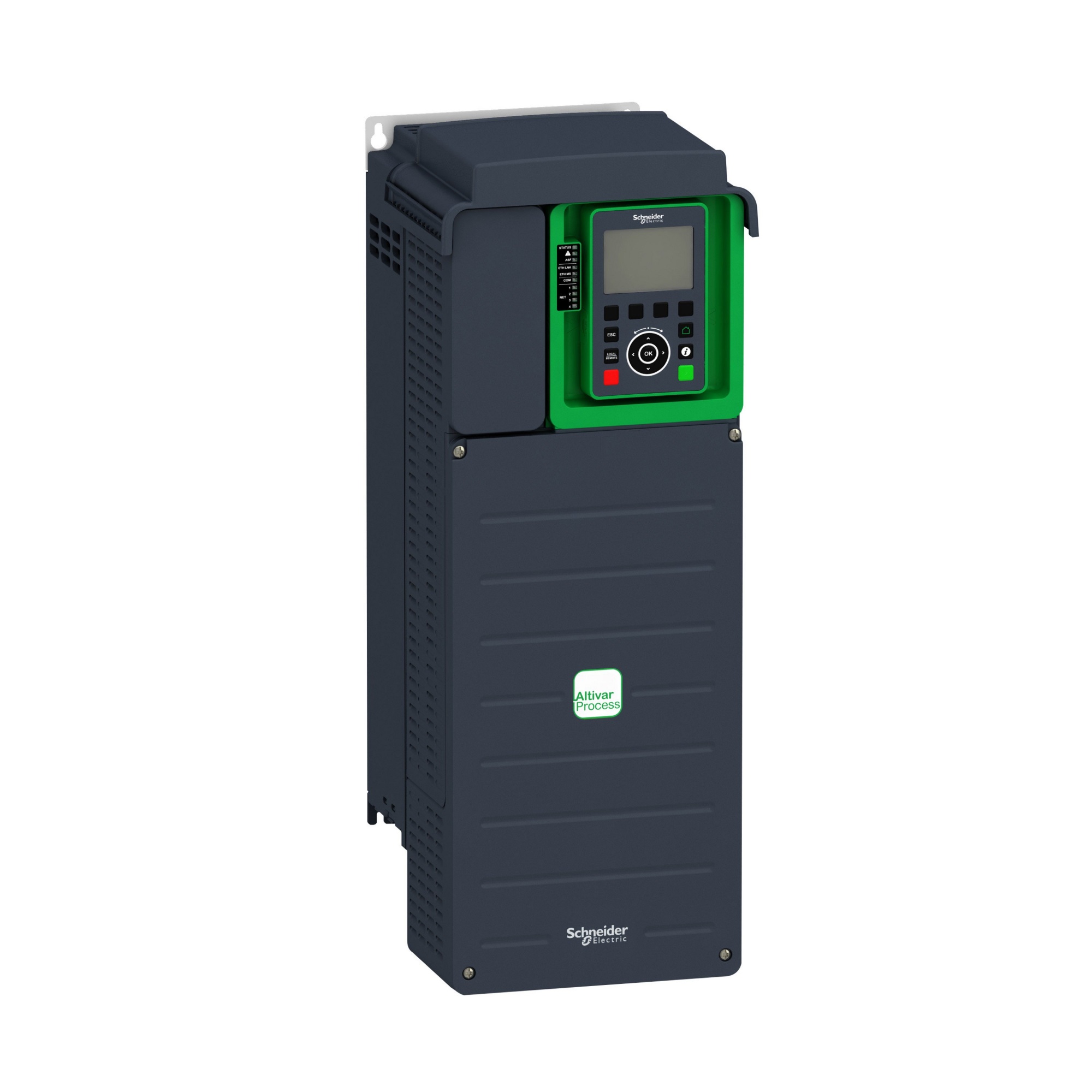

Schneider Electric Altivar Process ATV630D18N4-frekvensomformer på 18,5 kW med grønt betjeningspanel, set skråt forfra.
1 stk. på lager
GLS Pakkeshop 45,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Torsdag d. 12/11
GLS Erhverv59,00 kr.Torsdag d. 12/11
GLS Hjemmelevering75,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Altivar Process ATV630D18N4 er en IP21-frekvensomformer på 18,5 kW til 3-fasede synkrone og asynkrone motorer med Ethernet og Modbus. Læs mere…
  • Varenr.:
    7565720802
  • EAN nr.:
    3606480701399
  • Typenr.:
    ATV630D18N4
pr. stk. inkl. moms
22.314,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Altivar Process ATV630D18N4 er en 3-faset spændingskonverter til synkrone og asynkrone strømmotorer. Den nominelle forsyningsspænding er 380–480 V AC, og produktet er angivet til 3 × 400 V og 50/60 Hz. Frekvensomformeren har kapslingsklasse IP21.

Ved anvendelser med mindre overbelastning, op til 120 %, er den beregnet til motorer på op til 18,5 kW/25 hk. Ved anvendelser med betydelig overbelastning, op til 150 %, er den beregnet til motorer på op til 15 kW/20 hk.

Tekniske data

  • Maksimal effekt ved lineær belastning: 18,5 kW
  • Maksimal effekt ved kvadratisk belastning: 18,5 kW
  • Nominel udgangsstrøm I2N: 39,2 A
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Netspændingstolerance: ±10 %
  • Netfrekvenstolerance: ±5 %
  • Indgangsfaser: 3; udgangsfaser: 3
  • Mål: 211 mm bred, 546 mm høj og 232 mm dyb
  • Vægt: 14,2 kg

Leverandørdata angiver THDi under 48 % ved 80 % belastning og 44 % ved 50 Hz. Dataene omtaler desuden en version med THDi under 5 % harmonisk forvrængning; det fremgår ikke, at denne version er den beskrevne model.

Kommunikation og tilslutninger

Frekvensomformeren har tre indbyggede RJ45-kommunikationsporte: én Ethernet-port og to serielle porte. Der er angivet én industriel Ethernet-grænseflade og én RS485-grænseflade. Den understøtter Modbus, EtherNet/IP, TCP/IP, PROFIBUS, DeviceNet og PROFIsafe.

Følgende protokoller er angivet som ikke understøttet: KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface sikkerhed, ASI, CAN, Foundation Fieldbus, øvrige bussystemer, LON, SUCONET, SafetyBUS p og INTERBUS.

Ind- og udgange samt funktioner

  • 6 digitale indgange, 3 analoge indgange og 2 analoge udgange
  • Ingen digitale udgange
  • Betjeningselement og optisk interface
  • 4-kvadrant drift er mulig
  • Ingen integreret bremsemodstand og ingen PC-tilkobling
  • Ingen registrerede grænseflader af typerne RS232, RS422, TTY, USB, parallel eller andre grænseflader

Funktionerne omfatter integreret effektmåling og energidashboard, procesovervågning og -styring, indbyggede pumpekurver med mulighed for at indstille en 5-punktskurve, overvågning og beskyttelse samt start/stop-funktion. Produktdata nævner også en dynamisk QR-kode, der giver adgang til manualen for den relevante driftsforstyrrelse, indbygget Ethernet, Smart Process Object og integreret webserver.

Anvendelse og montering

Frekvensomformeren er beskrevet til behandling af væsker og anvendelse inden for vand og spildevand, minedrift, mineraler og metaller, olie og gas samt føde- og drikkevarer. Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt. Den er beregnet til lodret vægmontering med en hældning på ±10°.

Blæserkit, grafisk displayterminal, I/O-udvidelsesmoduler, kommunikationsmoduler og EMC-inputfiltre fås til Altivar Process ATV600-drev afhængigt af drevets mærkeværdi.

Identifikation

  • Type: ATV630D18N4
  • Produktnummer: 7565720802
  • EAN: 3606480701399
  • SVHC-stoffer angivet over 0,1 %: Bisphenol A, bly, DME, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, Diarylmethane, Diboron-trioxide, Lead-monoxide, Melamine og Octrizole

Specifikationer

  • Varenummer:
    7565720802
  • EAN nummer:
    3606480701399
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV630D18N4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    Ja
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    0.0
  • Antal HW-snitflader industriel Ethernet:
    1.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Bredde:
    211.0 mm
  • Dybde:
    232.0 mm
  • Effekt:
    18,5kW
  • Højde:
    546.0 mm
  • Integreret bremsemodstand:
    Nej
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    18.5 kW
  • Max effekt ved liniær belastning:
    18.5 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Nej
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    39.2 A
  • Optisk interface:
    Ja
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    Bisphenol A, Bly, DME, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, Diarylmethane, Diboron-trioxide, Lead-monoxide, Melamine, Octrizole
  • Understøttende protokol for BACnet:
    Nej
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    Schneider Electric
