- Varenr.:7565721267
- EAN nr.:3606485410432
- Typenr.:ATV650U15N4
Måske interessant?
Beskrivelse

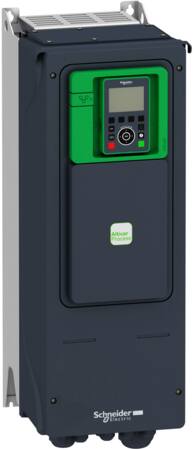

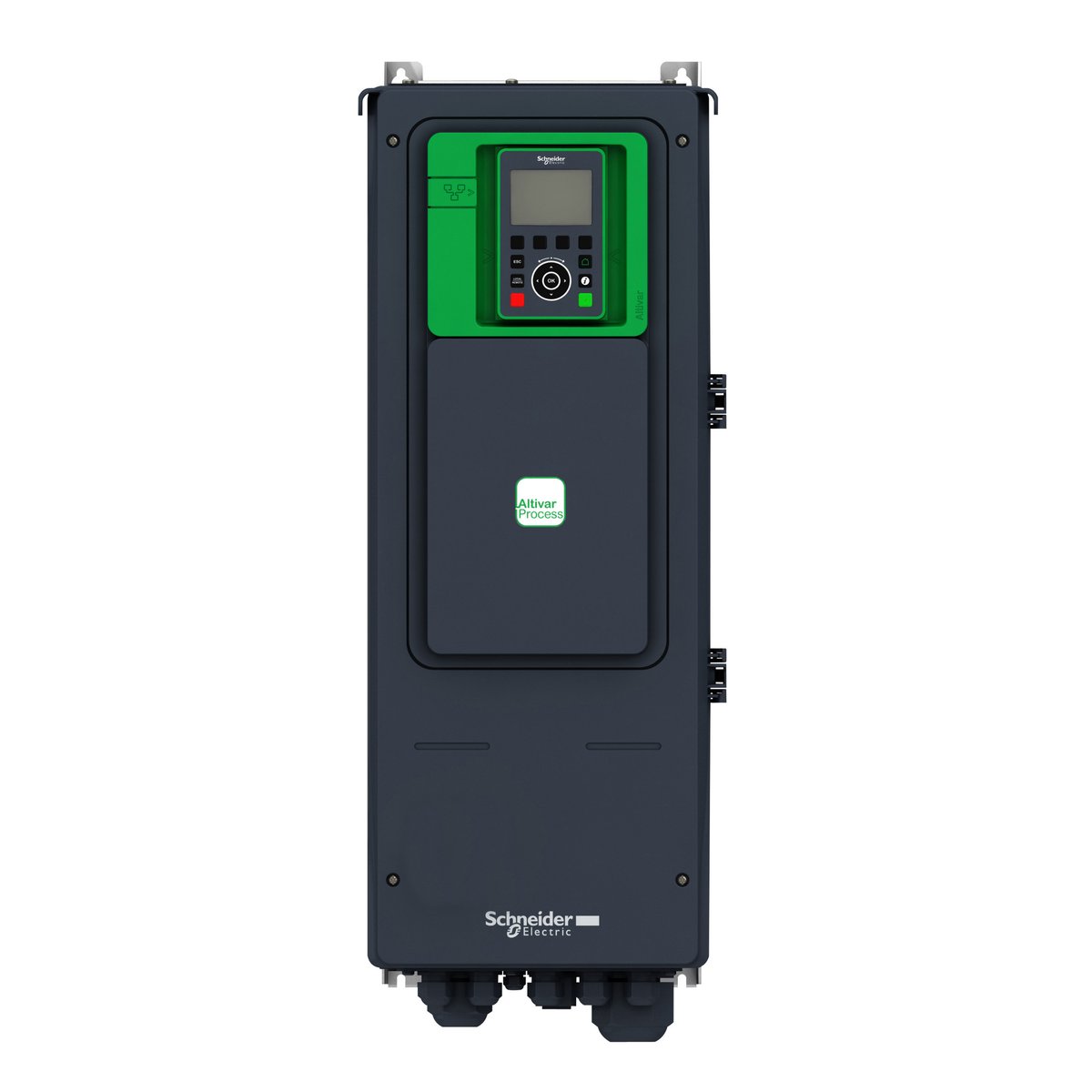

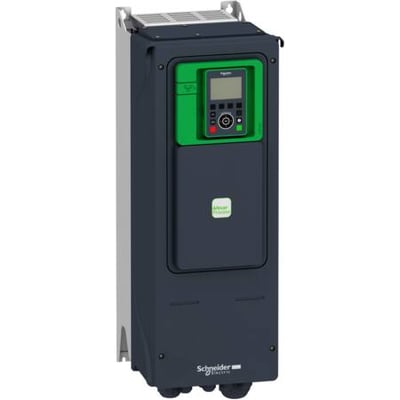

Altivar Process ATV650U15N4 er en frekvensomformer til 3-fasede synkrone og asynkrone motorer. Den har en spændingskonverter og kan anvendes til motorer med en nominel effekt på op til 1,5 kW ved mindre overbelastning eller 0,75 kW ved betydelig overbelastning.
Ydelse og forsyning
- Netspænding: 380–480 V AC, 3 faser
- Netfrekvens: 50/60 Hz
- Netspændingstolerance: 10 % relativt symmetrisk
- Netfrekvenstolerance: 5 % relativt symmetrisk
- Udgang: 3 faser, maks. udgangsspænding 480 V
- Maks. udgangsfrekvens: 500 Hz
- Nominel udgangsstrøm I2N: 4 A
- Maks. effekt ved både lineær og kvadratisk belastning: 1,5 kW
- Motorer op til 1,5 kW/2 hk ved overbelastning op til 120 %
- Motorer op til 0,75 kW/1 hk ved overbelastning op til 150 %
Kommunikation og tilslutninger
Omformeren har tre indbyggede RJ45-kommunikationsporte som standard: én Ethernet-port og to serielle porte. Den har desuden én RS485-hardwaregrænseflade og én industriel Ethernet-grænseflade.
- Understøttede protokoller: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, PROFIBUS og DeviceNet
- Indgange og udgange: 3 analoge indgange, 6 digitale indgange, 2 analoge udgange og ingen digitale udgange
- Ingen registrerede RS232-, RS422-, TTY-, USB-, parallelle eller øvrige hardwaregrænseflader
- Ingen optisk grænseflade eller PC-tilkobling
- Ingen integreret bremsemodstand
- 4-kvadrantdrift er mulig
Produktdata angiver ikke understøttelse af KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, ASI, CAN, Foundation Fieldbus, øvrige bussystemer, LON, SUCONET, SafetyBUS p, INTERBUS eller BACnet.
Funktioner og anvendelse
ATV650 er beregnet til procesanvendelser og forsyningsinstallationer med fokus på behandling af væsker. Den kan anvendes inden for vand og spildevand, minedrift, mineraler og metaller, olie og gas samt føde- og drikkevarer. Produktinformationen angiver integreret effektmåling og energidashboard, procesovervågning og -styring, indbyggede pumpekurver med mulighed for at indstille en kurve med fem punkter samt en Start & Stop-funktion.
Produktinformationen angiver THDi under 48 % ved 80 % belastning samt 44 % ved 50 Hz. Der nævnes desuden en version med THDi under 5 % harmonisk forvrængning; det er ikke angivet, at denne version gælder for ATV650U15N4. Andre beskrevne funktioner omfatter overvågning og beskyttelse, driftovervågning, en dynamisk QR-kode med direkte adgang til relevant manual ved driftsforstyrrelser, indbygget Ethernet, Smart Process Object og integreret webserver.
Til Altivar Process ATV600-drev kan der fås blæserkit, grafisk displayterminal, I/O-udvidelsesmoduler, kommunikationsmoduler og EMC-inputfiltre. Tilbehør afhænger af drevets mærkeværdi.
Montering og mål
- Kapslingsklasse: IP55
- Montering: lodret på væg med en afvigelse på ±10°
- Bredde: 264 mm
- Højde: 678 mm
- Dybde: 272 mm
- Vægt: 10,5 kg
Produktet er angivet som tilladt til brug i industrielle områder samt bolig- og kontormiljøer.
Identifikation
- Type: ATV650U15N4
- Produktnummer: 7565721267
- EAN: 3606485410432
Specifikationer
-
Varenummer:7565721267
-
EAN nummer:3606485410432Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ATV650U15N4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
4-kvadrant drift muligt:Ja
-
Antal anologe indgange:3.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:0.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:0.0
-
Antal HW-snitflader industriel Ethernet:1.0
-
Antal HW-snitflader parallel:0.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:0.0
-
Antal indgangsfaser:3
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Bredde:264.0 mm
-
Dybde:272.0 mm
-
Højde:678.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP55
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:1.5 kW
-
Max effekt ved liniær belastning:1.5 kW
-
Max. udgangsfrekvens:500.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Ja
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:4.0 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Nej
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:Schneider Electric
