- Varenr.:7565721306
- EAN nr.:3606485410517
- Typenr.:ATV650U55N4
Måske interessant?
Beskrivelse

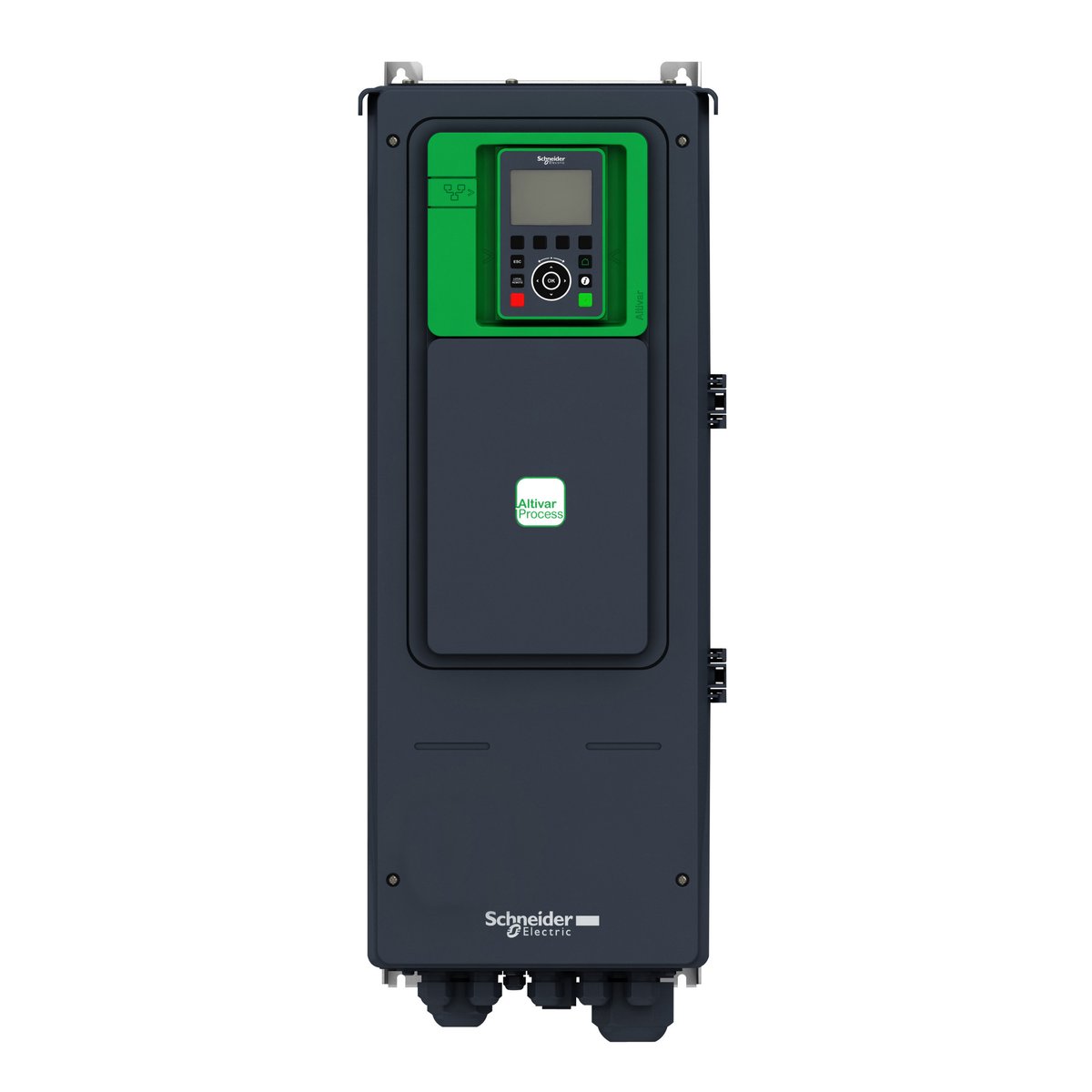

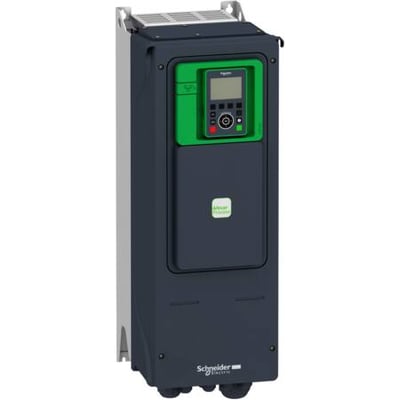

Altivar Process ATV650U55N4 er en spændingskonverter til 3-fasede synkrone og asynkrone strømmotorer. Den har en nominel forsyningsspænding på 380–480 V AC og er beregnet til både industrielle områder og bolig- og kontormiljøer.
Motor og elektriske data
- Maksimal effekt ved både lineær og kvadratisk belastning: 5,5 kW.
- Til motorer på op til 5,5 kW / 7,5 hk ved anvendelser med mindre overbelastning, op til 120 %.
- Til motorer med nominel effekt på op til 4 kW / 5 hk ved anvendelser med betydelig overbelastning, op til 150 %.
- 3 indgangsfaser og 3 udgangsfaser.
- Nominel udgangsstrøm I2N: 12,7 A. Maksimal udgangsspænding: 480 V. Maksimal udgangsfrekvens: 500 Hz.
- Netfrekvens: 50/60 Hz. Relativ symmetrisk netspændingstolerance: 10 %. Relativ symmetrisk netfrekvenstolerance: 5 %.
- 4-kvadrantdrift er mulig. Integreret bremsemodstand: nej.
Kommunikation og I/O
Frekvensomformeren har ifølge produktbeskrivelsen tre indbyggede RJ45-kommunikationsporte: én Ethernet-port og to serielle porte. Den har betjeningselement og understøtter blandt andet MODBUS, EtherNet/IP, TCP/IP, PROFIBUS, DeviceNet og PROFIsafe.
- HW-interface: 1 industriel Ethernet-port og 1 RS485-interface. Ingen PROFINET-interface.
- 6 digitale indgange, 3 analoge indgange, 2 analoge udgange og 0 digitale udgange.
- Ingen RS232-, RS422-, TTY-, USB-, parallel-, øvrige eller optiske interfaces.
- PC-tilkobling: nej.
- Understøtter ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, ASI, CAN, Foundation Fieldbus, LON, SUCONET, SafetyBUS p, INTERBUS, BACnet eller øvrige bussystemer.
Funktioner og anvendelse
Altivar Process ATV600-serien er beregnet til procesanlæg og forsyningsinstallationer, blandt andet inden for vand og spildevand, minedrift, mineraler og metaller, olie og gas samt føde- og drikkevarer. Funktionerne omfatter procesovervågning og -styring, pumpekurve med indstilling af en kurve med fem punkter, start- og stopfunktion, overvågning og beskyttelse samt en integreret webserver og Smart Process Object.
Leverandørbeskrivelsen angiver THDi under 48 % ved 80 % belastning og 44 % ved 50 Hz samt en variant med THDi under 5 %. Dette er en oplysning om serien; teksten specificerer ikke, at varianten med THDi under 5 % er denne model.
Montering og mål
- Kapslingsklasse: IP55.
- Vægt: 10,7 kg.
- Mål: 264 mm bred, 678 mm høj og 272 mm dyb.
- Beregnet til lodret vægmontering med en hældning på ±10°.
Tilbehør
Afhængigt af frekvensomformerens mærkeværdi fås tilbehør til Altivar Process ATV600-serien, herunder blæserkit, grafisk displayterminal, I/O-udvidelsesmoduler, kommunikationsmoduler og EMC-inputfiltre.
Specifikationer
-
Varenummer:7565721306
-
EAN nummer:3606485410517Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ATV650U55N4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
4-kvadrant drift muligt:Ja
-
Antal anologe indgange:3.0
-
Antal anologe udgange:2.0
-
Antal digitale indgange:6.0
-
Antal digitale udgange:0.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-snitflader andre:0.0
-
Antal HW-snitflader industriel Ethernet:1.0
-
Antal HW-snitflader parallel:0.0
-
Antal HW-snitflader RS232:0.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:0.0
-
Antal indgangsfaser:3
-
Antal udgangsfaser:3
-
Anvendelse i bolig- og kontormiljø tilladt:Ja
-
Anvendelse i industrielle områder tilladt:Ja
-
Bredde:264.0 mm
-
Dybde:272.0 mm
-
Højde:678.0 mm
-
Integreret bremsemodstand:Nej
-
Kapslingsklasse IP:IP55
-
Konvertertype:Spændingskonverter
-
Max effekt ved kvadratisk belastning:5.5 kW
-
Max effekt ved liniær belastning:5.5 kW
-
Max. udgangsfrekvens:500.0 Hz
-
Max. Udgangsspænding:480.0 V
-
Med betjeningselement:Ja
-
Med PC-tilkobling:Nej
-
Netfrekvens:50/60 Hz
-
Netspænding:380 - 480 V
-
Nominel udgangsstrøm I2N:12.7 A
-
Optisk interface:Nej
-
Relativ symmetrisk netfrekvenstolerance:5.0 %
-
Relativ symmetrisk netspændingstolerance:10.0 %
-
Understøttende protokol for BACnet:Nej
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Ja
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Producent/forhandler:Schneider Electric
