- Varenr.:4016779931045
- EAN nr.:4016779931045
- Typenr.:2CDS272337R0064, SU202M-C6
Måske interessant?
Beskrivelse
Funktion og anvendelse

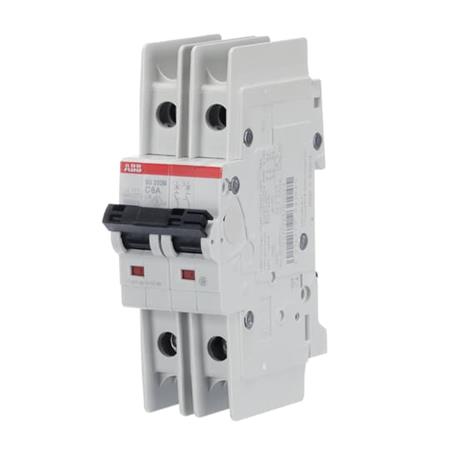

Automatsikringen SU202M-C6 fra SU 200 M-serien beskytter kabler og ledninger mod overbelastning og kortslutning. Den har 2 beskyttede poler og en mærkestrøm på 6 A med C-karakteristik.
Produktet er angivet til 230/400 V AC og 50–60 Hz. Mærkespændingen og den nominelle isolationsspænding er 440 V, og den nominelle impulsspænding (Uimp) er 4,0 kV.
Tilslutning og konstruktion
Den patenterede forbindelsesterminal har en trykplade. Kabelåbningen er placeret over åbningen til faseskinnen, så forbindelserne er synlige ved ledningsføring. Entrådede ledere på 0,75–35 mm² og flertrådede ledere på 0,75–25 mm² kan tilsluttes direkte. Kapslingsklassen er IP20.
Enheden har en modulbredde på 2 moduler og en indbygningsdybde på 69 mm. Leverandøroplysningerne angiver bredden som både 35 mm og 36 mm.
Tekniske oplysninger
- Typebetegnelser: SU202M-C6 og 2CDS272337R0064
- Antal poler: 2, begge beskyttede
- Udløserkarakteristik: C
- Frekvens: 50–60 Hz
- Brydeevne Icu iht. IEC 60947-2: 15 kA ved både 230 V og 400 V
- Brydeevne ICN iht. EN 60898: 11,2 kA ved 400 V
- Produktnavnet angiver desuden 10 kA, mens de tekniske specifikationer angiver brydeevnerne ovenfor
- Overspændingskategori: 3
- Energibegrænsningsklasse: 3
- Forureningsgrad: 3
- Driftstemperatur: −25 til 55 °C
- Effekttab: 4 W
- Mulighed for udvidelse: Ja
- Parallelt N-neutral-omkobling: Nej
- Egnet til skjult installation: Nej
- Indmuringsmontage: Nej
- Eksplosionssikker: Nej
Standarder og tilbehør
Automatsikringen beskytter i henhold til DIN VDE 0100-430 og DIN VDE 0100-530. Den er angivet i overensstemmelse med DIN VDE 0660-101, IEC/EN 60947-2, UL 489 og CSA 22.2 nr. 5. Der findes et tilbehørssortiment til installationsopgaver. Leverandøroplysningerne angiver, at enheden gennemgår tre omfattende test før levering.
Specifikationer
-
Varenummer:4016779931045
-
EAN nummer:4016779931045Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:2CDS272337R0064, SU202M-C6Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal beskyttede poler:2.0
-
Antal poler (total):2.0
-
Brydeevne ICN EN 60898 ved 400V:11.2 kA
-
Brydeevne Icu IEC 60947-2 ved 230V:15.0 kA
-
Brydeevne Icu IEC 60947-2 ved 400V:15.0 kA
-
Effekttab:4.0 W
-
Egnet til skjult installation:Nej
-
Eksplosionsikker:Nej
-
Energibegræsningsklasse:3.0
-
Forureningsgrad:3.0
-
Frekvens:50 - 60 Hz
-
Indbygningsdybde:69.0 mm
-
Indmuringsmontage:Nej
-
Kapslingsklasse IP:IP20
-
Mærkespænding:440.0 V
-
Mærkestrøm:6.0 A
-
Max ledertværsnit entrådet:0.75 - 35 mm²
-
Max ledertværsnit flertrådet:0.75 - 25 mm²
-
Modul-bredde:2.0
-
Mulighed for udvidelse:Ja
-
Nominel isolationsspænding Ui:440.0 V
-
Nominel mærkespænding (Uimp):4.0 kV
-
Omgivelsestemperatur under drift:-25 - 55 °C
-
Overspændingskategori:3.0
-
Parallell omkobling N-neutral:Nej
-
Udløserkarakteristik:C
-
Producent/forhandler:ABB
