Automatsikring System Pro M compact S200, C16A, 3P, 6 kA, 3 moduler

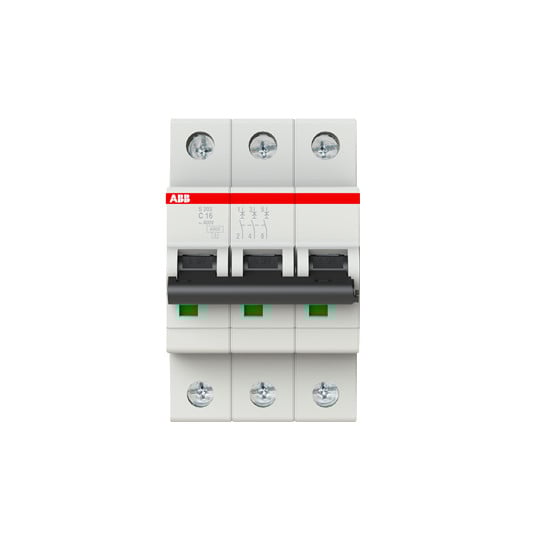

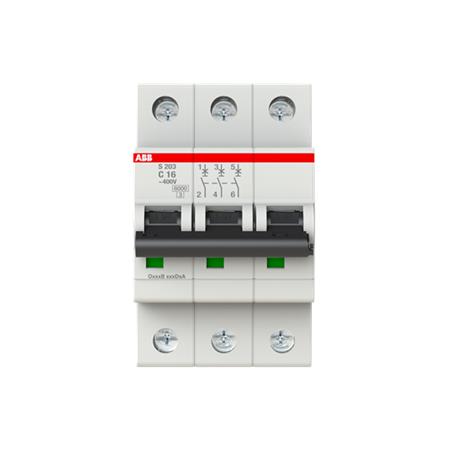

ABB System Pro M compact S200 automatsikring, C16A og 3-polet, set forfra med sorte vippegreb.ABB System Pro M compact S200 automatsikring, C16A og 3-polet, set lige forfra med tre grønne markeringer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv55,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering65,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
3-polet automatsikring med C-karakteristik, 16 A mærkestrøm, IP20 og 6 kA brydeevne ved 400 V efter IEC/EN 60898-1. Læs mere…
  • Varenr.:
    7822258570
  • EAN nr.:
    4016779564519
  • Typenr.:
    2CDS253001U0164, S203-C16 bulk (30stk)
pr. stk. inkl. moms
147,00 kr.

Måske interessant?

Beskrivelse

Automatsikring System Pro M compact S200

Denne 3-polede automatsikring fra S200-serien har C-karakteristik og en mærkestrøm på 16 A. Den er 52,5 mm bred og har en indbygningsdybde på 69 mm. Produktets typebetegnelse er S203-C16, og modelnummeret er 2CDS253001U0164.

Automatsikringen har en termisk udløsningsmekanisme til overbelastningsbeskyttelse og en elektromekanisk udløsningsmekanisme til kortslutningsbeskyttelse. S200-seriens patenterede tilslutningsterminaler er beregnet til direkte tilslutning af ledere med tværsnit på op til 35 mm². Terminalerne har isolering i beskyttelsesklasse IP20.

Tekniske specifikationer

  • Antal poler: 3, heraf 3 beskyttede poler
  • Udløserkarakteristik: C
  • Mærkestrøm: 16 A
  • Mærkespænding: 400 V
  • Frekvens: 50–60 Hz
  • Kapslingsklasse: IP20
  • Brydeevne Icn efter EN 60898 ved 400 V: 6 kA
  • Brydeevne Icu efter IEC 60947-2: 20 kA ved 230 V og 10 kA ved 400 V
  • Nominel isolationsspænding Ui: 440 V
  • Nominel mærkespænding Uimp: 4 kV
  • Modulbredde: 3 moduler
  • Lederdimensioner: 0,75–35 mm² for entrådede ledere og 0,75–25 mm² for flertrådede ledere
  • Omgivelsestemperatur under drift: −25 til 55 °C
  • Overspændingskategori: III
  • Forureningsgrad: 3
  • Energibegrænsningsklasse: 3
  • Effekttab: 7,5 W

Produktet er beregnet til montage uden indmuring. Det er ikke eksplosionssikkert, og parallel omkobling af N-neutral er ikke mulig. Der er mulighed for udvidelse.

S200-serien

S200-serien fås med udløserkarakteristikkerne B, C, D, K og Z samt i konfigurationerne 1P, 1P + N, 2P, 3P, 3P + N og 4P. Serien omfatter automatsikringer med mærkestrøm op til 63 A og brydeevne op til 6 kA ved 230/400 V AC. Et udvalg af tilbehør kan kombineres med serien.

Automatsikringerne i S200-serien er i overensstemmelse med IEC/EN 60898-1 og IEC/EN 60947-2.

Specifikationer

  • Varenummer:
    7822258570
  • EAN nummer:
    4016779564519
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    2CDS253001U0164, S203-C16 bulk (30stk)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal beskyttede poler:
    3.0
  • Antal poler (total):
    3.0
  • Brydeevne ICN EN 60898 ved 400V:
    6.0 kA
  • Brydeevne Icu IEC 60947-2 ved 230V:
    20.0 kA
  • Brydeevne Icu IEC 60947-2 ved 400V:
    10.0 kA
  • Effekttab:
    7.5 W
  • Eksplosionsikker:
    Nej
  • Energibegræsningsklasse:
    3.0
  • Forureningsgrad:
    3.0
  • Frekvens:
    50 - 60 Hz
  • Indbygningsdybde:
    69.0 mm
  • Indmuringsmontage:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    400.0 V
  • Mærkestrøm:
    16.0 A
  • Max ledertværsnit entrådet:
    0.75 - 35 mm²
  • Max ledertværsnit flertrådet:
    0.75 - 25 mm²
  • Modul-bredde:
    3.0
  • Mulighed for udvidelse:
    Ja
  • Nominel isolationsspænding Ui:
    440.0 V
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 55 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    Nej
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    ABB
