Danfoss AVQM flowregulator, DN 20, Kvs 6,3, PN 16

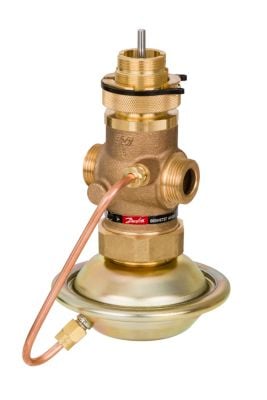

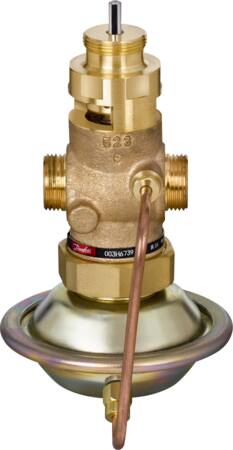

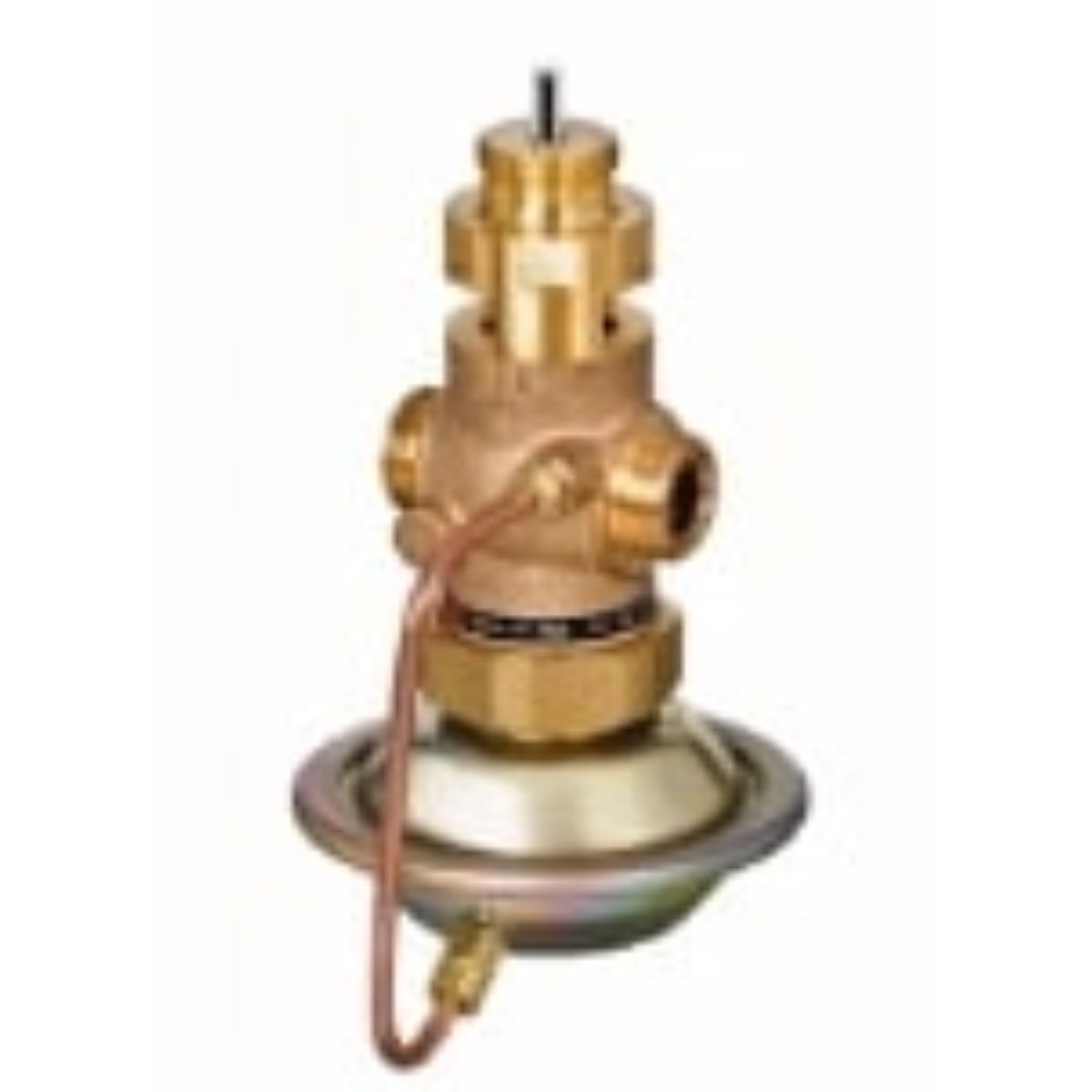

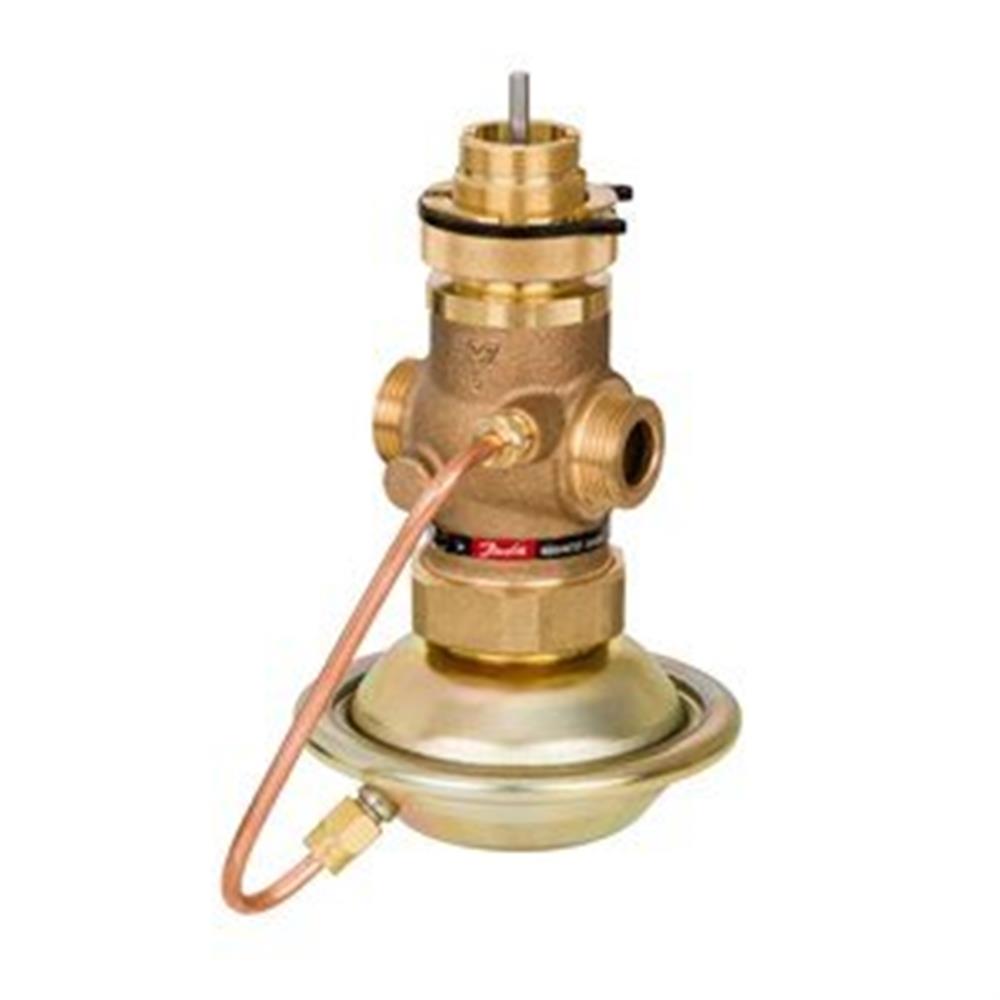

Danfoss AVQM flowregulator DN 20, Kvs 6,3 og PN 16 med rund membrandel, kobberrør og opadvendt spindel.Danfoss AVQM flowregulator DN 20, Kvs 6,3 og PN 16 set skråt med sidegevind, kobberrør og rund membrandel.Danfoss AVQM flowregulator DN 20, Kvs 6,3 og PN 16 set skråt forfra; de to gevindender og membranen er synlige.Danfoss AVQM flowregulator DN 20, Kvs 6,3 og PN 16 set lige forfra med gevindender på hver side og kobberrør.Danfoss AVQM flowregulator DN 20, Kvs 6,3 og PN 16 set tættere på fra siden med synlig spindel og membrandel.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Selvvirkende flowregulator med indbygget reguleringsventil til cirkulationsvand eller vand med op til 30 % glykol. DN 20, Kvs 6,3 m³/h og PN 16. Læs mere…
  • Varenr.:
    0246122344
  • EAN nr.:
    5702421542590
  • Typenr.:
    003H6738
pr. stk. inkl. moms
4.525,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss AVQM er en selvvirkende flowregulator med indbygget reguleringsventil, der især anvendes i fjernvarmeanlæg. Den har mekanisk trykkompensation og kan kombineres med AMV-gearmotorer og styres af de elektroniske regulatorer ECL Comfort.

Ventilen er en 2-vejs sædeventil med membran og kan monteres på både fremløb og retur. Den passer til gearmotorer af typen AMV(E) 10/13 ved DN 15–20 samt AMV(E) 20/23/30/33 ved DN 15–32.

Tekniske specifikationer

  • Nominel diameter: DN 20
  • Kvs-værdi: 6,3 m³/h
  • Trykklasse: PN 16; maksimalt arbejdstryk: 16 bar
  • Medie: cirkulationsvand eller vand med op til 30 % glykol
  • Medietemperatur: 2–150 °C
  • Nominel flowmængde: 3 m³/h
  • Flowområde: 0,16–3,5 m³/h
  • dPb: 0,2 bar
  • Maksimalt differenstryk: 12 bar (1200 kPa)
  • Minimum differenstryk er angivet som både 0 bar i leverandørdata og 50 kPa i attributdata
  • Spindelvandring/slaglængde: 7 mm
  • Minimum kavitationsfaktor: 0,6
  • Ventilkarakteristik: logisk
  • Forindstilling af flow sker med slaglængdebegrænser; ingen fast indstilling
  • Indstilling foretages direkte på produktet. Indstilling via PC, NFC eller håndholdt programmeringsenhed er ikke angivet som tilgængelig
  • Tilslutning: nippel/nippel, udvendigt gevind. Tilslutningsdimensionen er angivet som G 1 A og 1″; gevindtypen er også angivet som konisk BSPT
  • Mål: længde 70 mm, højde 97 mm
  • Materiale: rødbronze; hus og kapsling i bronze, materialekvalitet Rg 5
  • Type af trykkompensation: mekanisk
  • Egnet til væsker
  • Uden målenippel og uden påfyldnings- og afdrypningsventil
  • SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    0246122344
  • EAN nummer:
    5702421542590
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003H6738
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    16bar
  • DN mål:
    20
  • Egnet til væsker:
    True
  • Flow:
    3500
  • Flow max:
    3500
  • Flow min:
    160
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    1"
  • Højde:
    97.0 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    False
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Logisk
  • kvs:
    6,3m³/h
  • Længde:
    70.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    150.0 °C
  • Materiale:
    Rødbronze
  • Materiale til hus:
    Bronze
  • Materialekapslinger:
    Bronze
  • Materialekvalitet:
    Bronze (Rg 5)
  • Max. Differencetryk:
    1200.0 kPa
  • Med målenippel:
    False
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    150°C
  • Medietemperatur min:
    2°C
  • Middeltemperatur (kontinuerlig):
    2 - 150 °C
  • Minimal mellemtemperatur (kontinuerlig):
    2.0 °C
  • Minimum trykdifference:
    50.0 kPa
  • Nominel diameter:
    DN20
  • Slaglængde:
    7.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Nippel/nippel
  • Tilslutninger:
    Udvendigt rørgevind konisk (BSPT)
  • Tilslutnings betjeningselement:
    Andet
  • Trykklasse:
    PN 16
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Velegnet til glycol:
    True
  • Volumestrøm:
    0.16 - 3.5 m³/h
  • Producent/forhandler:
    Danfoss
