Combiner box (fotovoltaik), PV Next, 12 MPP, 2 indgange / 2 udgange pr. MPP, overspændingsbeskyttelse klasse I/I

Skaffevare
Levering til din adresse 99,00 kr. (leveres mandag d. 28/9 - tirsdag d. 6/10)
MetodePrisLeveres
Levering til din adresse99,00 kr.Mandag d. 28/9 - tirsdag d. 6/10
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Combiner box til invertere med Fireman switch og overspændingsbeskyttelse til 12 MPP trackere. Velegnet til fjernfrakobling af DC-siden af brandvæsenet. Læs mere…
  • Varenr.:
    7805023853
  • EAN nr.:
    4099987231800
  • Typenr.:
    8000130057
pr. stk. inkl. moms
33.652,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

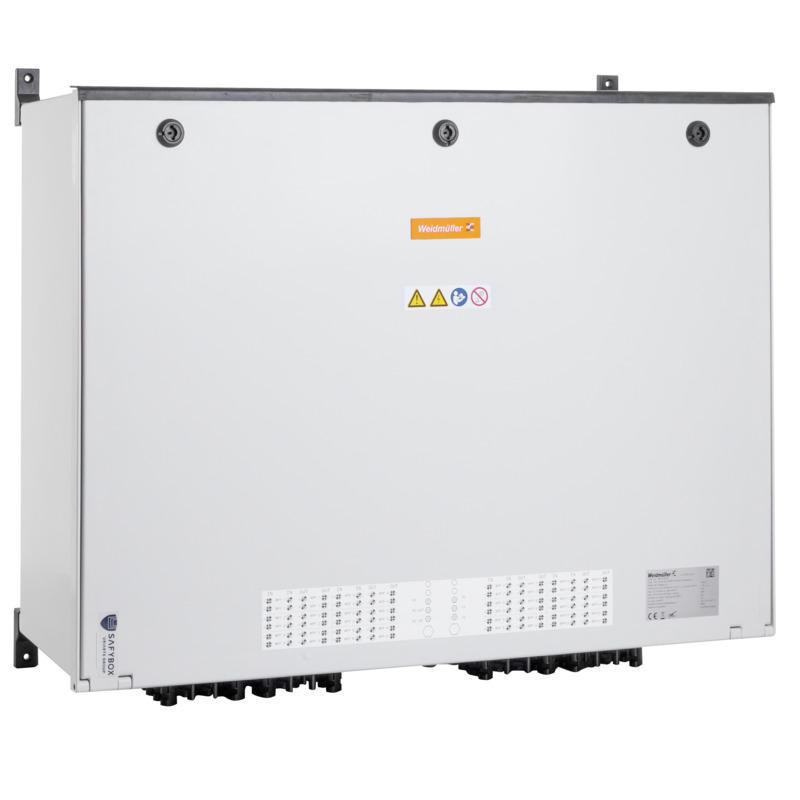

Denne combiner box er designet til invertere og tilbyder en robust løsning til tilslutning af op til 12 MPP (Maximum Power Point) trackere. Den er udstyret med en Fireman switch og integreret overspændingsbeskyttelse for øget sikkerhed og pålidelighed i solcelleanlæg.

Sikkerhed og Standarder

Boxen muliggør fjernfrakobling af DC-siden af solcelleanlægget af brandvæsenet i overensstemmelse med VDE-AR-E2100-712. Den maksimale strengspænding (Uoc) er 1100 VDC. Den integrerede overspændingsbeskyttelse anvender klasse I+II kombinerede afledere med signalkontakt, hvilket giver beskyttelse mod overspændinger i solcelleanlæg i henhold til DIN CLC/TS 51643-32.

MPP Konfiguration

Hver MPP-indgang er konfigureret med:

  • MPP1: 2 indgange, tilsluttes via WM4 C-stik, kompatibel med kabeltype TUV 2 Pfg1169/08.07 / EN 50618:2063.
  • 2 udgange, tilsluttes via WM4 C-stik, kompatibel med kabeltype TUV 2 Pfg1169/08.07 / EN 50618:2063.
  • MPP2 til 12: Identisk konfiguration som MPP1.

DC Fireman Switch Funktioner

DC Fireman switchen er designet til automatisk at slukke under følgende forhold:

  • Ved underspænding (undervoltage tripping).
  • Ved en hus-temperatur på >= 100 °C.
  • Genaktiveres automatisk, når kontrolspændingen (230 V AC) tilføres igen.
  • Udstyret med en signalkontakt.

Tilslutningsdetaljer

Tilslutning af Fireman switch kontrolkredsløb (230 VAC) sker via M16 kabelkirtler (grebområde 5-10 mmØ). Maksimal leder-tværsnit er 1.5 mm². Tilslutning af signalkontakt (24 VDC, max. 300 mA) sker ligeledes via M16 kabelkirtler (grebområde 5-10 mmØ) med et maksimalt leder-tværsnit på 1.5 mm².

Specifikationer og Materialer

  • Beskyttelsesklasse: IP65.
  • Kabinettet er fremstillet af glasfiberforstærket polyester.
  • Dimensioner (H x B x D): 683 x 800 x 327 mm.
  • Godkendelser: Overholder lavspændingsudstyrsstandarderne IEC 61439-1 og EN 61439-2.

Specifikationer

  • Varenummer:
    7805023853
  • EAN nummer:
    4099987231800
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    8000130057
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Producent/forhandler:
    Weidmüller
