Grundfos CR 10-18 A-FJ-A-E-HQQE, 3X400D, 50 Hz

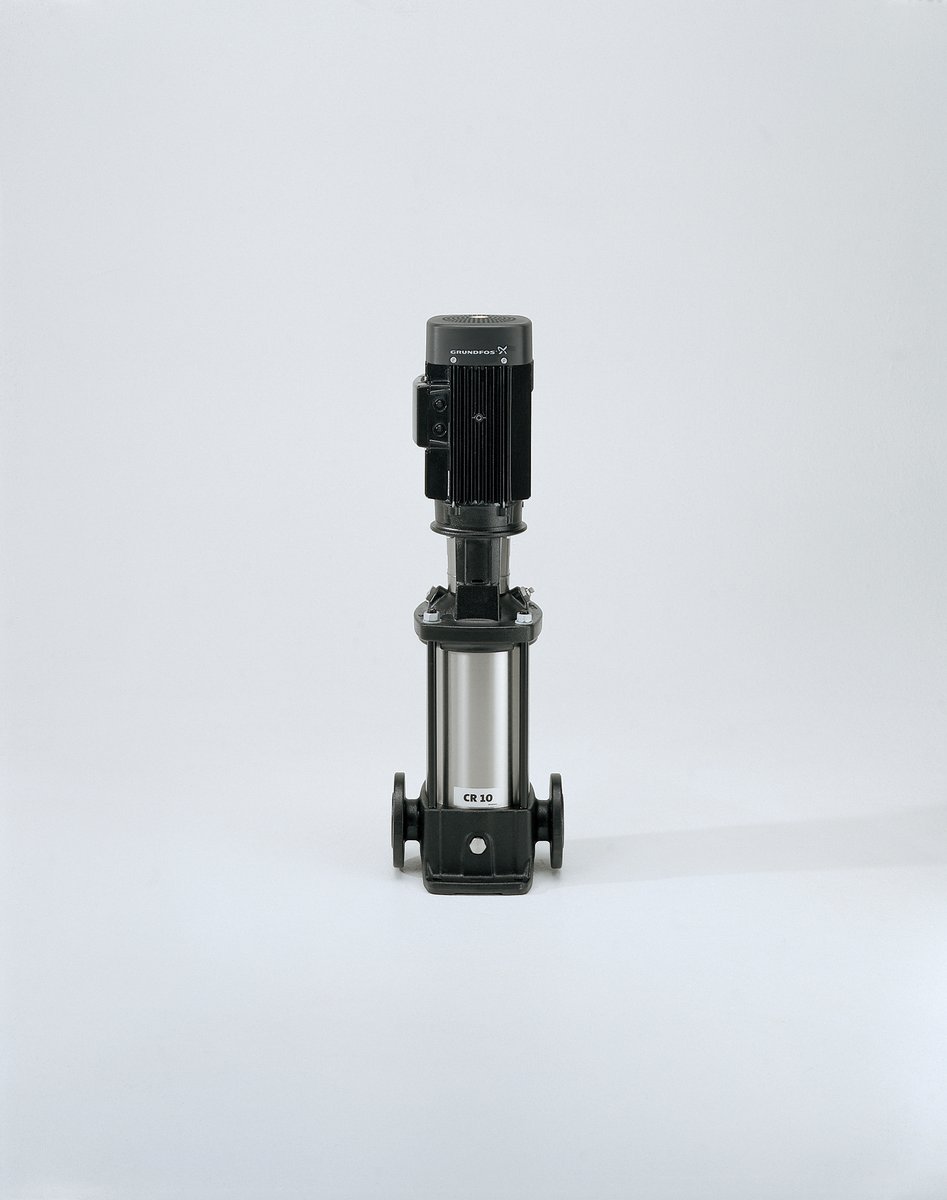

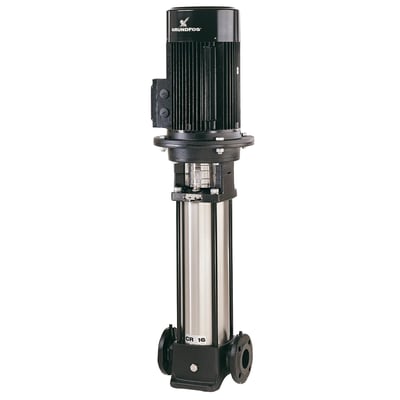

Lodret Grundfos CR 10-18 flertrinscentrifugalpumpe med sort motor, sølvfarvet pumpehus og runde flangeudtag.Grundfos CR 10-18 lodret flertrinscentrifugalpumpe set forfra med motor, sølvfarvet pumpekrop og sidevendte flanger.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 26/11 - onsdag d. 9/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 26/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Grundfos
Lodret, normalsugende in-line flertrinscentrifugalpumpe med 7,5 kW motor, DN 40-flanger, PN 25 og væsketemperatur fra -20 til 120 °C. Læs mere…
  • Varenr.:
    385903180
  • EAN nr.:
    5700396217819
  • Typenr.:
    96501223
pr. stk. inkl. moms
38.987,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Grundfos CR 10-18 A-FJ-A-E-HQQE er en lodret, normalsugende in-line flertrinscentrifugalpumpe til installation i røranlæg eller montering på fundament. Pumpen har et nominelt flow på 10 m³/h og en nominel løftehøjde på 149 m.

Konstruktion og materialer

  • Løbere og mellemkamre er af rustfrit stål, DIN W.-Nr. 1.4301 / AISI 304.
  • Fodstykke og topstykke er af støbejern. Pumpehuset er angivet som støbejern EN-JL1030, ASTM A48-30 B og EN-GJL-200 (GG 20).
  • Akseltætning: HQQE. Indbygningsmål for akseltætningen følger DIN 24960.
  • Effektoverførsel via støbejernskobling.
  • Motortype 132SBIE med 2 poler og standardmotor.

Drift og installation

  • Væsketemperaturområde: -20 til 120 °C. Maksimal omgivelsestemperatur: 60 °C.
  • Maksimalt tryk: 25 bar ved både -20 °C og 120 °C. Trykklasse: PN 25.
  • Rørtilslutning med runde DIN-flanger, DN 40, efter EN 1092-2 på indtags- og afgangssiden. Indløbstilslutningen er også angivet som 1½".
  • Indbygningslængde: 280 mm. Pumpehøjde: 1.259 mm. Motorflangestørrelse: FF265.
  • Maksimalt pumpeniveau: 185 m. Maksimal løftehøjde er angivet til 149 m.

Motor og elektriske data

  • 3-faset vekselstrømsmotor, 50 Hz, mærkespænding 3 x 380–415 V Δ / 660–690 V Y. Produktvarianten er 3X400D, 400 V.
  • Mærkeeffekt og pumpeeffekt P2: 7,5 kW.
  • Nominel hastighed for pumpedata: 2.919 omdr./min. Motorens nominelle hastighed er angivet til 2.910–2.920 omdr./min.
  • Mærkestrøm er angivet til 14,4–14,0 A ved Δ og 8,30–8,10 A ved Y; nominel strøm er også angivet til 14,17 A.
  • Startstrøm: 780–910 %. Effektfaktor cos φ: 0,88–0,82.
  • Motoreffektivitetsklasse IE3; IE-effektivitet er angivet til 90,1 %. Minimum energieffektivitetsindeks (MEI): 0,7.
  • Kapslingsklasse IP55 og isolationsklasse F.
  • Eltilslutning via tilslutningsklemme. Ingen omdrejningsregulering.

Øvrige oplysninger

  • CE-godkendelse er angivet på typeskiltet.
  • Pumpen er ikke selvansugende og har ikke beskyttelse mod tørløb. Den er ikke eksplosionssikker, har ikke forlænget motoraksel og leveres ikke med ovale modflanger.
  • Kommunikation: Ingen. Pumpen understøtter ikke KNX, EtherNet/IP, Modbus RTU eller TCP, LON/LONWorks, CAN/CANopen, BACnet IP eller MS/TP, PROFIsafe, PROFIBUS eller LIN Bus.
  • Ingen Bluetooth-, WLAN-, UMTS-, 2G-, 3G-, 4G- eller 5G-radio. Ingen RS 232- eller RS 485-kommunikationsinterface, 0–20/4–20 mA- eller 0–10/2–10 V-signaler, PT100/PT1000/PTC-interface, potentialfri skiftekontakt, pulstæller eller PWM-interface.
  • Nettovægt: 109 kg. Bruttovægt: 131 kg. Forsendelsesvolumen: 0,43 m³.

Specifikationer

  • Varenummer:
    385903180
  • EAN nummer:
    5700396217819
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    96501223
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    3.0
  • Eksplosionsikker:
    Nej
  • Eltilslutning:
    Tilslutningsklemme
  • Flangeform:
    Rund
  • Frekvens:
    50 Hz
  • Indbygningslængde:
    280.0 mm
  • Interface PT100 / PT1000 / PTC:
    Nej
  • Interface Pulsbreddemodulation ( PWM ):
    Nej
  • Interface pulstæller:
    Nej
  • Interface-signal 0-10 V / 2-10 V:
    Nej
  • Interface-signal 0-20 mA / 4-20 mA:
    Nej
  • Isoleringsklasse ifølge IEC:
    F
  • Kapslingsklasse IP:
    IP55
  • Kommunikation:
    Ingen
  • Kvalitetsklasse, materiale løbehjul:
    Rustfri stål 304 (1.4301)
  • Kvalitetsklasse på pumpehus:
    Støbejern EN-GJL-200 (GG 20)
  • Leveringshøjde ved nominel gennemløb:
    1464.74 kPa
  • Løftehøjden ved nominelt flow (BEP):
    1465.11 kPa
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Materiale:
    Støbejern
  • Materiale pumpehjul:
    Rustfri stål
  • Materiale til hus:
    Støbejern
  • Materialekvalitet:
    Støbejern EN-GJL-200 (GG 20)
  • Materialekvalitet tilslutning:
    Støbejern EN-GJL-200 (GG 20)
  • Max. Arbejdstryk:
    25.0 bar
  • Max. pumpeniveau:
    185.0 m
  • Med beskyttelse mod tørløb:
    Nej
  • Med kommunikationsinterface RS 232:
    Nej
  • Med kommunikationsinterface RS 485:
    Nej
  • Med ovale modflanger:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -20.0 °C
  • Minimum Energieffektivitetsindex (MEI):
    0.7
  • Motor effektudgang (P2):
    7.5 kW
  • Motor med forlænget aksel:
    Nej
  • Motor omdrejningsregulering:
    Ingen
  • Motoreffektivitetsklasse:
    IE3
  • Nominel diameter:
    DN 40
  • Nominel strøm:
    14.17 A
  • Nominel volumenstrøm:
    10.0 m³/h
  • Nominelt flow (BEP):
    10.0 m³/h
  • Omdrejningshastighed:
    2919.0 1/min
  • Potentialfri skiftekontakt:
    Nej
  • Pumpehøjde:
    1259.0 mm
  • Pumpehus matriale:
    Støbejern
  • Radio standard 2G:
    Nej
  • Radio standard 2G / 3G / 4G:
    Nej
  • Radio standard 4G:
    Nej
  • Radio standard 5G:
    Nej
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • Selv ansugende:
    Nej
  • Spænding:
    400 V
  • Standard for motor:
    Ja
  • Temperatur maks.:
    120 °C
  • Temperatur Min.:
    -20 °C
  • Tilslutning:
    Flange
  • Tilslutning afgangsside:
    Flange
  • Tilslutning i forsyningssiden:
    Flange
  • Tilslutnings standard afgang:
    EN 1092-2
  • Tilslutnings standard indtag:
    EN 1092-2
  • Tilslutningsdiameter forsyningssiden:
    1½"
  • Tilslutningsdiameter tryksiden:
    DN 40
  • Tilslutningsmateriale:
    Støbejern
  • Tilslutningsspænding:
    3 x 400 volt
  • Tryk:
    PN 25 bar
  • Trykklasse:
    PN 25
  • Trykklasse flangetilslutning afgang:
    PN 25
  • Trykklasse flangetilslutning indtag:
    PN 25
  • Tryktrinsflange:
    PN 25
  • Type:
    Lodret
  • Type af omdrejningsregulering:
    Andet
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol til BACnet IP:
    Nej
  • Understøtter protokol til BACnet MS/TP:
    Nej
  • Understøtter protokol til CAN / CANOpen:
    Nej
  • Understøtter protokol til LON/LONWorks:
    Nej
  • Understøtter protokol til LIN Bus:
    Nej
  • Understøtter protokol til Modbus RTU:
    Nej
  • Understøtter protokol til Modbus TCP:
    Nej
  • Vægt:
    109.0 kg
  • Producent/forhandler:
    Grundfos
