Danfoss ASV-PV-4G differenstrykregulator, DN15, 5–25 kPa, KVS 1,6

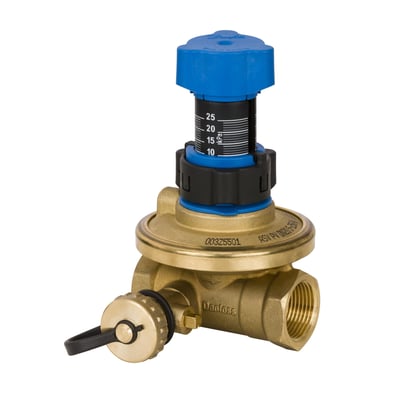

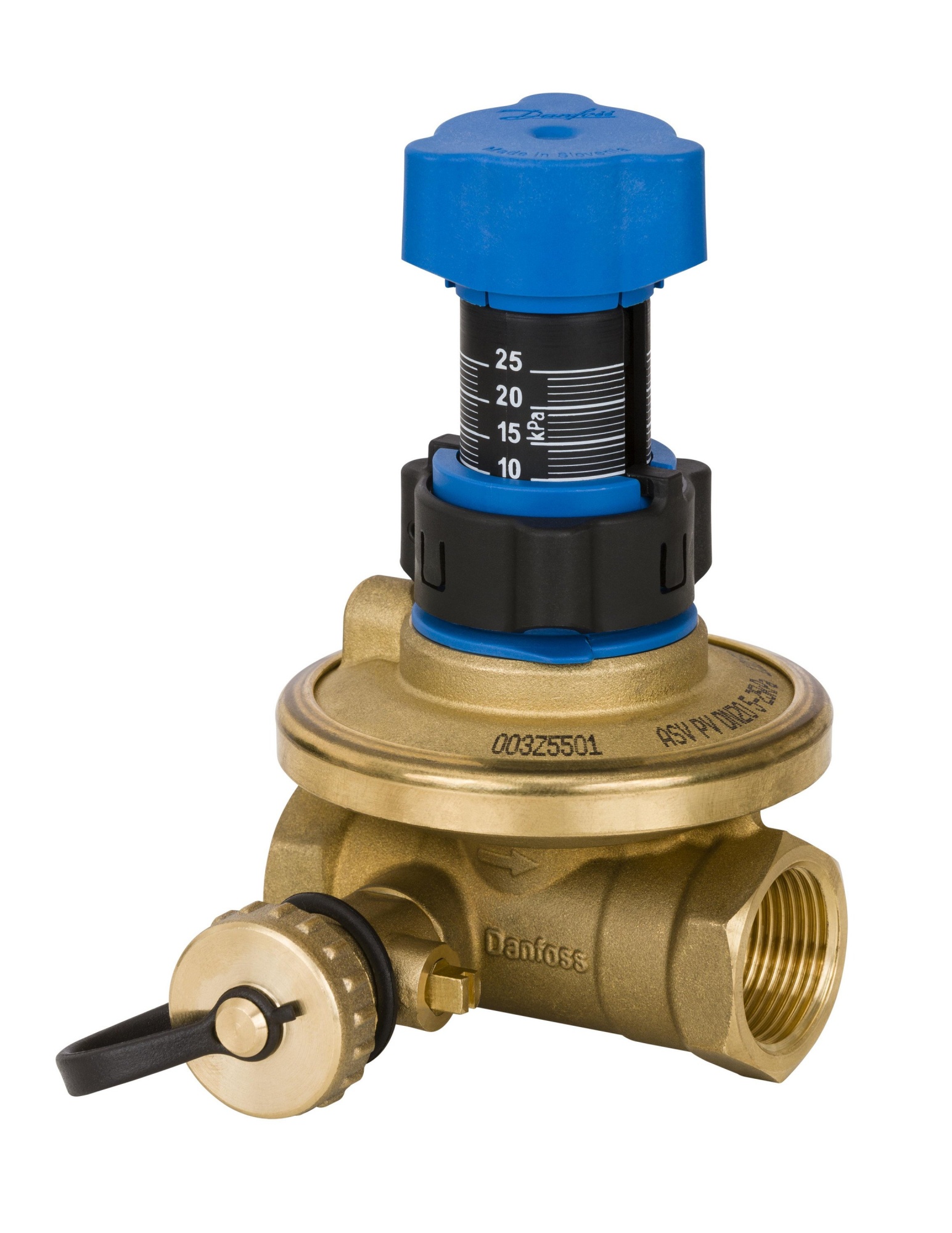

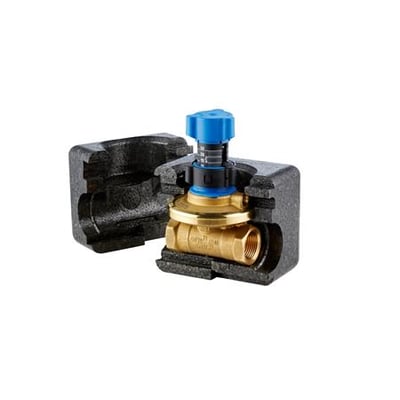

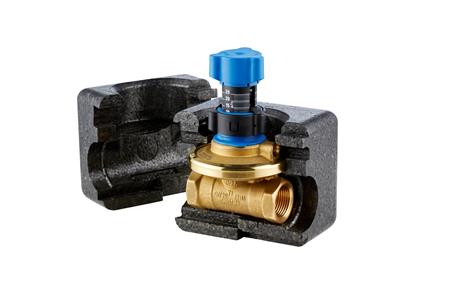

Danfoss ASV-PV-4G differenstrykregulator DN15 i messing med blå indstillingsdel og sort afspærringshåndtag.Danfoss ASV-PV-4G differenstrykregulator DN15 vist i en åben, sort isoleringskappe.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Danfoss
Danfoss ASV-PV-4G differenstrykregulator til varme- og køleanlæg. DN15, indstillingsområde 5–25 kPa, KVS 1,6 m³/h og afspærringshåndtag. Læs mere…
  • Varenr.:
    406853604
  • EAN nr.:
    5710104081601
  • Typenr.:
    003Z5601
pr. stk. inkl. moms
1.354,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Danfoss ASV-PV-4G er en membranstyret differenstrykregulator med integreret afspærringsventil. Håndtaget bruges til afspærring, og differenstrykket indstilles med en unbrakonøgle i midten af håndtaget. Ventilen er forindstillet fra fabrikken.

Anvendelse og funktion

Ventilen anvendes i varme- og køleanlæg til at holde et konstant differenstryk over en gruppe af radiatorer, gulvvarmemanifolde, fan-coils, kølelofter eller motorventiler. Den monteres i returløbet. En indreguleringsventil, eksempelvis Danfoss ASV-BD eller MSV-F2, monteres i fremløbet til indregulering og verificering af flow.

Et konstant differenstryk hjælper med at sikre korrekt trykfald og flow over ventilerne ved deres kv-indstillinger. Leverandørbeskrivelsen angiver desuden, at reguleringen modvirker strømningsstøj. Denne variant har indstillingsområdet 5–25 kPa. ASV-PV-serien fås desuden med områderne 20–40 kPa, 35–75 kPa og 60–100 kPa.

Tekniske data

  • Type: ASV-PV-4G, typebetegnelse 003Z5601
  • Produktnummer: 406853604
  • EAN: 5710104081601
  • Nominel diameter: DN15
  • KVS: 1,6 m³/h
  • Tilslutning: muffe/muffe med indvendigt gevind, ½″
  • Udvendig rørdiameter ved tilslutningerne: 15 mm
  • Tilslutningslængde: 65 mm
  • Højde: 111 mm
  • Trykklasse: PN 16. Maksimalt arbejdstryk: 16 bar
  • Temperaturområde er angivet som 0–120 °C. En separat produktegenskab angiver en minimal kontinuerlig mellemtemperatur på -10 °C.
  • Materiale er angivet som messing og zinkfri messing. En produktegenskab angiver desuden støbejern som husmateriale.
  • Impulsledning på 1,5 m og isoleringskappe i EPP-materiale er angivet i leverandørbeskrivelsen. Produktdata angiver isoleringsboks.
  • Spindelvinkel: 90°
  • Uden målenipler og uden måletilslutning. Ikke aflåselig, uden positionsindikator og uden mængdebegrænser.
  • SVHC-stof over 0,1 %: bly
  • Oprindelsesland er angivet som SI.

Leverandørbeskrivelsen angiver en aftapningshane som inkluderet, mens en produktegenskab angiver, at ventilen ikke har aftap. Oplysningerne om maksimalt differenstryk er ligeledes forskellige: leverandørbeskrivelsen angiver 250 kPa, mens en produktegenskab angiver 2,5 kPa ved 20 °C.

Specifikationer

  • Varenummer:
    406853604
  • EAN nummer:
    5710104081601
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z5601
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Aflåselig:
    False
  • Arbejdstryk max:
    16bar
  • betjening:
    Andet
  • DN mål:
    15
  • Gevind:
    0,5"
  • Højde:
    111.0 mm
  • Indstillingsområde:
    5 - 25 kPa
  • Justerbar trykfoskel:
    True
  • Kabellængde:
    1,5m
  • kvs:
    1,6m³/h
  • KVS værdi:
    1.6 m³/h
  • Længde tilslutning 1:
    65.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Maksimal trykforskel ved 20 °C:
    2.5 kPa
  • Måletilslutning:
    Ingen
  • Materiale:
    Messing
  • Materiale til hus:
    Støbejern
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    Zinkfri messing
  • Max. Arbejdstryk:
    16.0 bar
  • Med aftap:
    False
  • Med impulsledning:
    True
  • Med isoleringsboks:
    True
  • Med koblingstilslutning 1:
    False
  • Med koblingstilslutning 2:
    False
  • Med mængdebegrænser:
    False
  • Medietemperatur max:
    120°C
  • Medietemperatur min:
    0°C
  • Membranstyret:
    True
  • Middeltemperatur (kontinuerlig):
    0 - 120 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Nominel diameter:
    DN15
  • Overfladebehandling:
    Andet
  • Positionsindikator:
    False
  • Reel arbejdslængde tilslutning 1:
    65.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutning (1):
    Indvendig gevind metrisk
  • Tilslutning 2:
    Indvendig gevind metrisk
  • Trykklasse:
    PN 16
  • Tryktrinsflange:
    PN 16
  • Type:
    Uden målenipler
  • Udvendig rørdiameter alle tilslutninger:
    15.0 mm
  • Vinkel på spindel:
    90.0 °
  • Vinkel spindel:
    90.0 °
  • Producent/forhandler:
    Danfoss
