DEHNguard M TNS 275 FM, transientbeskyttelse, 4-polet, TN-S, 230/400 VAC

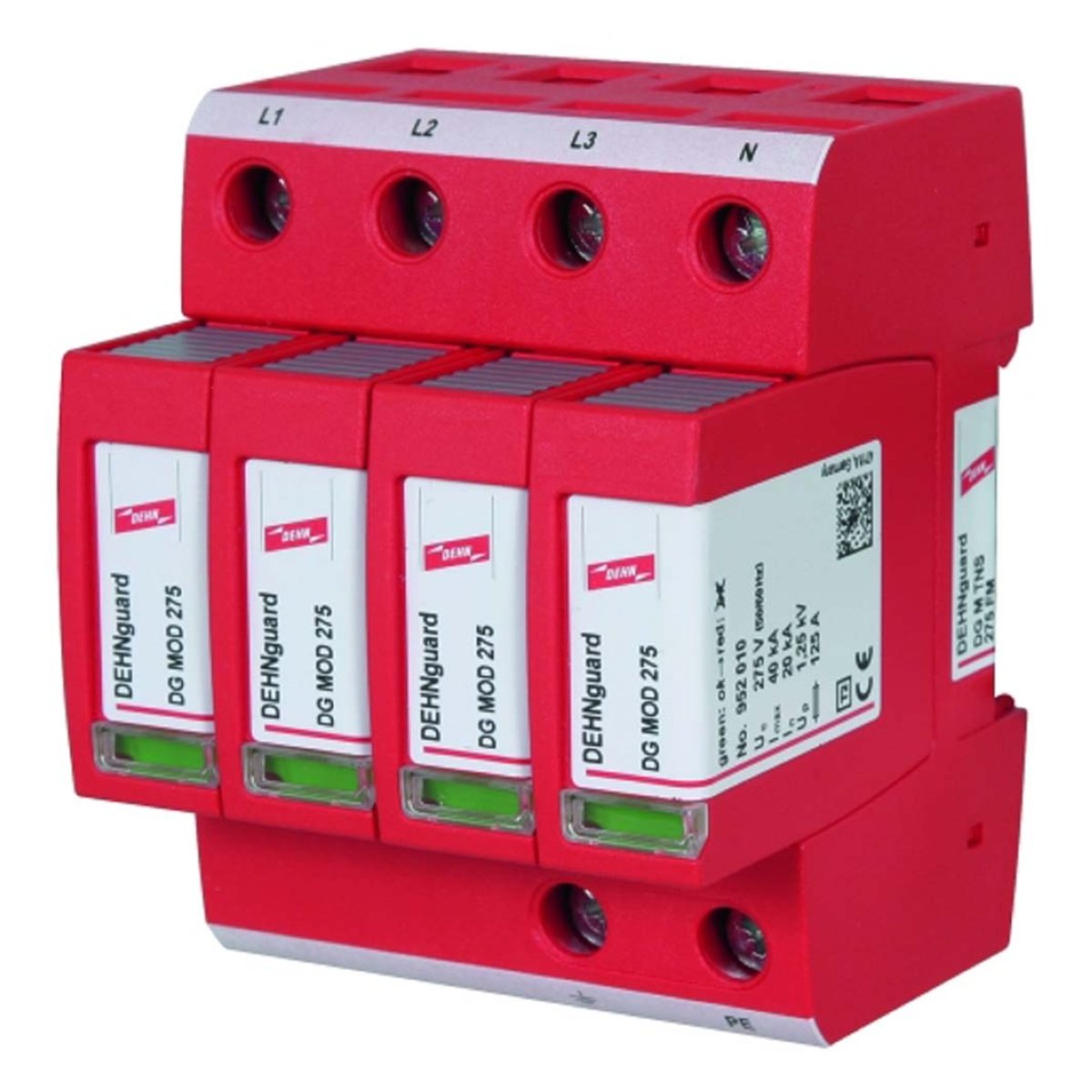

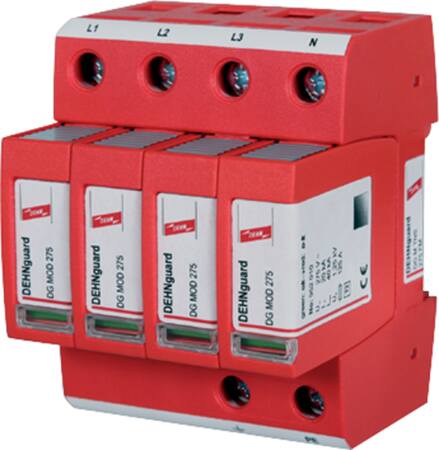

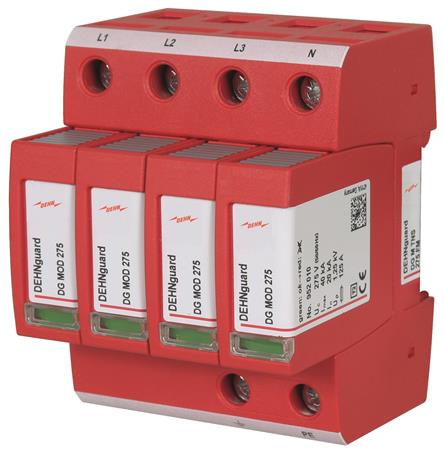

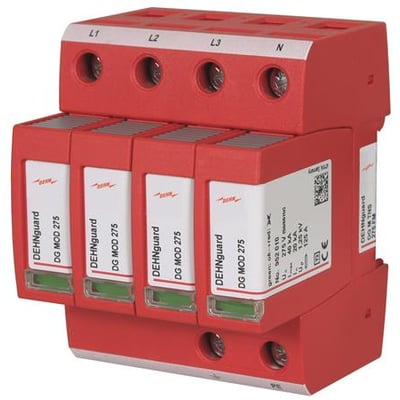

Desitek DEHNguard M TNS 275 FM er en rød, 4-polet transientbeskyttelse med fire stikbare moduler og tilslutninger øverst.
PRISGARANTI
9 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Desitek
4-polet type 2-transientbeskyttelse til TN-S-systemer med FM-kontakt, optisk statusindikering og 20 kA nominel afledningsstødstrøm. Læs mere…
  • Varenr.:
    5468400771
  • EAN nr.:
    4013364108462
  • Typenr.:
    952405
pr. stk. inkl. moms
1.236,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Transientbeskyttelse til TN-S-systemer

DEHNguard M TNS 275 FM er en komplet, 4-polet modulær type 2-afleder til beskyttelse af lavspændingsinstallationer mod overspændinger. Den er beregnet til TN-S-systemer med driftsspænding 230/400 VAC og har en potentialefri fjernmeldekontakt (FM). Typebetegnelsen er 952405.

Enheden består af en basisdel og stikbare beskyttelsesmoduler. Den kan indsættes i snitflade 0B–1 og højere i henhold til lynbeskyttelseszonekonceptet og er energetisk koordinerbar inden for Red/Line-familien. Afledningen sker med zinkoxidvaristorer, og aflederovervågningen benytter termodynamisk kontrol.

Funktioner og tilslutning

  • Type 2-afleder efter EN 61643-11.
  • Multifunktionstilslutning til leder og sløjfeskinne.
  • Modulerne kan udskiftes uden værktøj.
  • Vibrations- og choktestet efter EN 60068-2.
  • Optisk statusindikering.
  • Kortslutningssikker; integreret kortslutningsbeskyttelse er ikke inkluderet.

Tekniske data

  • Netværkskonfiguration: TN-S; poltal: 4; antal ledere uden jordforbindelse: 4.
  • Mærkespænding AC: 230 V; driftsspænding: 230/400 VAC; maksimal vedvarende spænding: 275 V.
  • Maksimal vedvarende spænding DC: 0 V; maksimal PV-spænding: 0 V.
  • Nominel afledningsstødstrøm (8/20): 20 kA; maksimal udladningsstrøm (8/20): 40 kA.
  • Spændingsbeskyttelsesniveau: 1,5 kV; niveau L-N: 1,0 kV; niveau N-PE: 1,5 kV.
  • Kortslutningskapacitet (Isccr): 50 kA.
  • Maksimal for-sikring ved serieforbindelse: 125 A; maksimal for-sikring ved parallelforbindelse: 125 A.
  • Maksimalt ledertværsnit: 25 mm² fleksibel leder og 35 mm² massiv leder.
  • Kapslingsklasse: IP20.
  • Montering på 35 mm DIN-skinne; størrelse: 4 modulafstande (TE).
  • Produktnummer: 5468400771; EAN: 4013364108462.

Specifikationer

  • Varenummer:
    5468400771
  • EAN nummer:
    4013364108462
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    952405
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Transientbeskyttelse (SPD)
  • Antal ledere uden jordforbindelse:
    4.0
  • Beskyttelsesniveau L-N:
    1.0 kV
  • Beskyttelsesniveau N-PE:
    1.5 kV
  • DIN-størrelse:
    4 modulafstand (TE)
  • Integreret kortslutningsbeskyttelse:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Kortslutningskapacitet (Isccr):
    50.0 kA
  • Kortslutningssikker:
    Ja
  • Mærkespænding AC:
    230.0 V
  • Maks. overstrømsbeskyttelsesenhed, serie forbindelse (sikring):
    125.0 A
  • Maks. overstrømsbeskyttelsesenhed, parallel forbindelse (sikring):
    125.0 A
  • Maks. udladningsstrøm (8/20):
    40.0 kA
  • Max. ledertværsnit fleksibel:
    25.0 mm²
  • Max. ledertværsnit masiv:
    35.0 mm²
  • Max. PV spænding:
    0.0 V
  • Max. vedvarende spænding:
    275.0 V
  • Max. vedvarende spænding DC:
    0.0 V
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Netværkskonfiguration:
    TN-S
  • Nominell afledningsstødstrøm (8/20):
    20.0 kA
  • Sikkerhedsniveau for spænding:
    1.5 kV
  • Statusindikering på enheden:
    Optisk
  • Type af poler:
    4
  • Producent/forhandler:
    Desitek
