Kontaktor DILM25-10(24V50/60HZ), 3-polet, 24 V AC

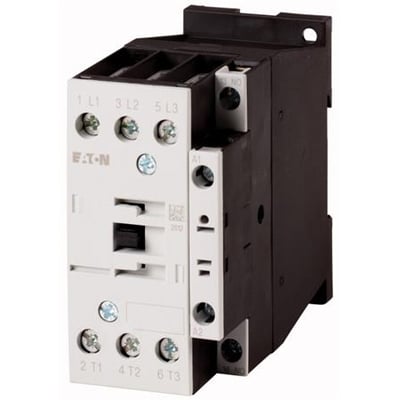

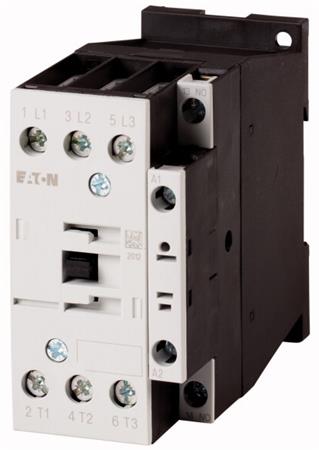

Eaton DILM25-10-kontaktor med hvid front, sorte sider og synlige skrueklemmer, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet kontaktor med 24 V AC-spole, 25 A ved AC-3 og 45 A ved AC-1. Har skrueforbindelser og én normalt åben hjælpekontakt. Læs mere…
  • Varenr.:
    7822529830
  • EAN nr.:
    4015082771362
  • Typenr.:
    DILM25-10(24V50/60HZ)
pr. stk. inkl. moms
592,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

DILM25-10(24V50/60HZ) er en 3-polet kontaktor til motorer med AC-betjening og skrueforbindelser. Den har en 24 V AC-spole ved både 50 Hz og 60 Hz. Anvendelsesområdet omfatter motorkontaktorer op til 170 A.

Anvendelse og funktioner

Kontaktoren er angivet til anvendelseskategorierne AC-1, NAC-3 og AC-4. AC-1 omfatter ikke-induktive eller lettere induktive belastninger, herunder modstandsovne. NAC-3 omfatter normale AC-induktionsmotorer, der startes og afbrydes under drift. AC-4 omfatter normale AC-induktionsmotorer med start, tilkobling, reversering og nykning.

  • Egnet til motorer i effektivitetsklasse IE3. IE3-parate enheder identificeres med et logo på emballagen.
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter.
  • Én normalt åben hjælpekontakt (N/O) og ingen normalt lukkede hjælpekontakter (N/C).
  • Kontakter til EN 50 012.
  • Ikke egnet til DIN-skinnemontage.

Elektriske data

  • Nominel driftsstrøm ved AC-3, 400 V: 25 A.
  • Nominel driftseffekt ved AC-3, 400 V: 11 kW.
  • Nominel strøm ved AC-4, 400 V: 13 A. Nominel effekt ved AC-4, 400 V: 6 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 45 A.
  • Nominel AC-1-termisk strøm for 3 poler ved 50–60 Hz og 40 °C: 45 A i åben tilstand og 36 A i lukket tilstand.
  • Nominel AC-1-termisk strøm for 1 pol: 100 A i åben tilstand og 90 A i lukket tilstand.
  • Maksimal mærkning for trefasemotorer ved AC-3, 50–60 Hz: 7,5 kW ved 220–230 V, 11 kW ved 380–400 V og 14 kW ved 660–690 V.
  • Maksimal mærkning for trefasemotorer ved AC-4, 50–60 Hz: 3,5 kW ved 220–230 V, 6 kW ved 380–400 V og 8,5 kW ved 660–690 V.
  • Nominel driftseffekt efter NEMA: 11 kW.
  • Driftsspænding: 24–690 V AC ved både 50 Hz og 60 Hz.
  • Spolespænding: 24 V AC ved både 50 Hz og 60 Hz; spolespænding DC: 0–0 V.

Tilslutning og mål

  • Tilslutning af hovedstrømkreds: skrueforbindelse.
  • Bredde: 45 mm.
  • Højde: 85 mm.
  • Dybde: 97 mm.

Kompatibelt tilbehør og identifikation

  • Kan kombineres med ekstrakontakterne DILM32-XHI.. og DILA-XHI (V)..
  • Typenummer: DILM25-10(24V50/60HZ).
  • Produktnummer: 7822529830.
  • EAN: 4015082771362.

Specifikationer

  • Varenummer:
    7822529830
  • EAN nummer:
    4015082771362
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM25-10(24V50/60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    24 - 690 V
  • Driftsspænding AC 60 Hz:
    24 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    85.0 mm
  • Nominel drift effekt NEMA:
    11.0 kW
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominel effekt ved AC-4, 400 V:
    6.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    13.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    25.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    45.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
