Weidmüller dobbeltklemme WDK 2.5 ZQV, 2,5 mm², skrue/skrue, 400 V, 24 A, 1041100000

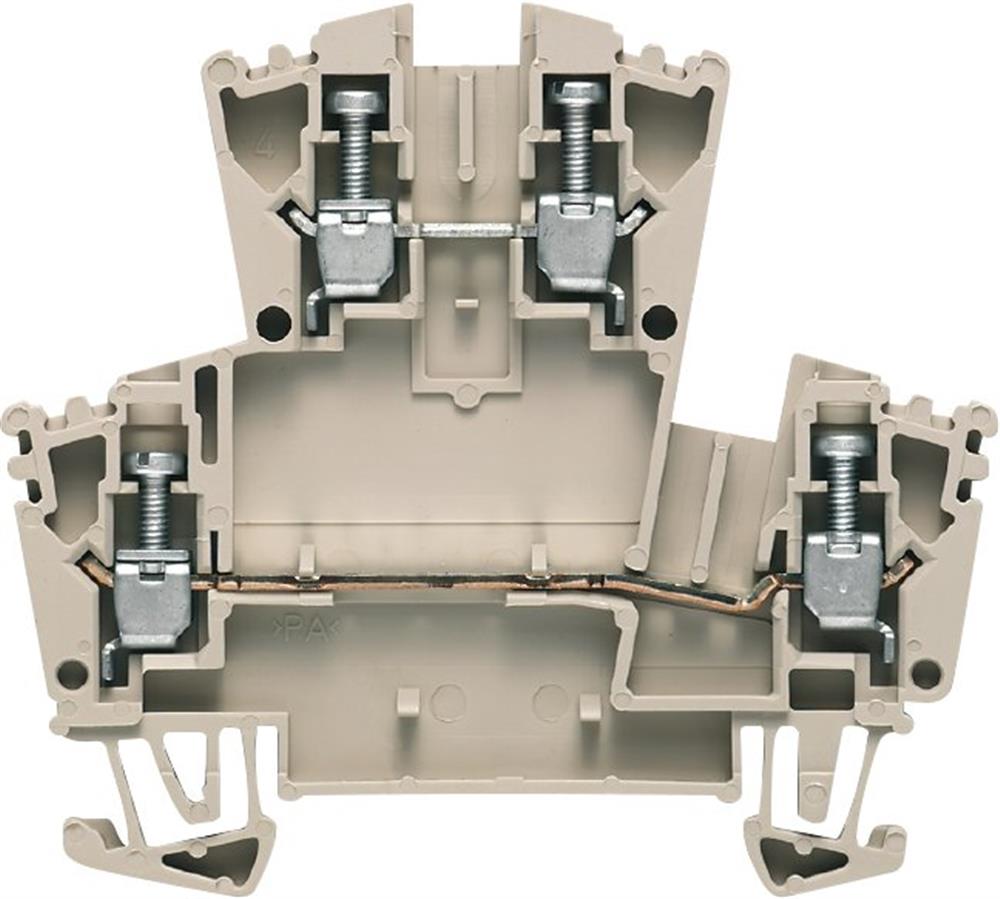

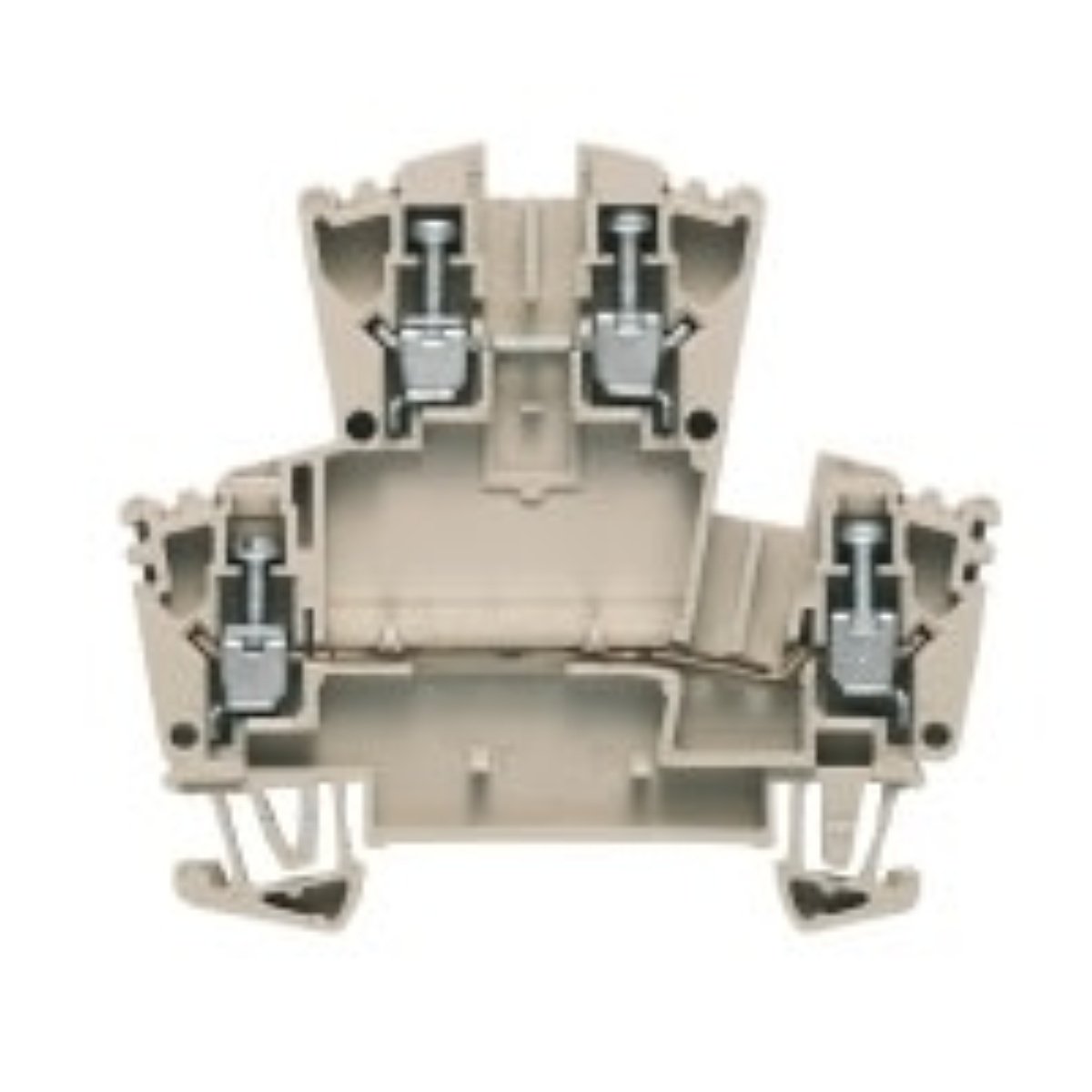

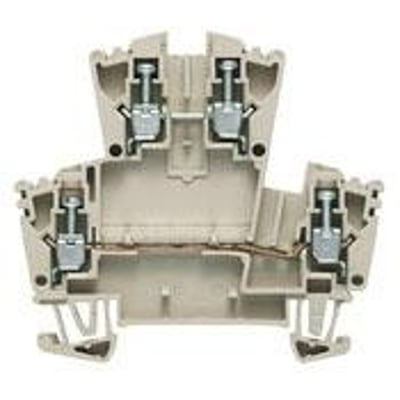

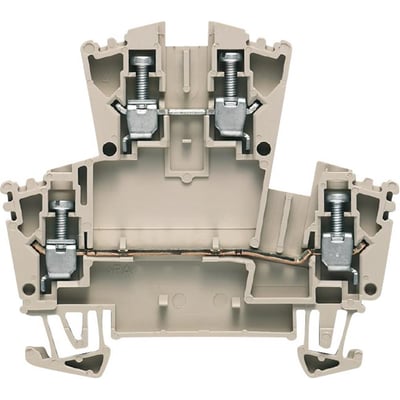

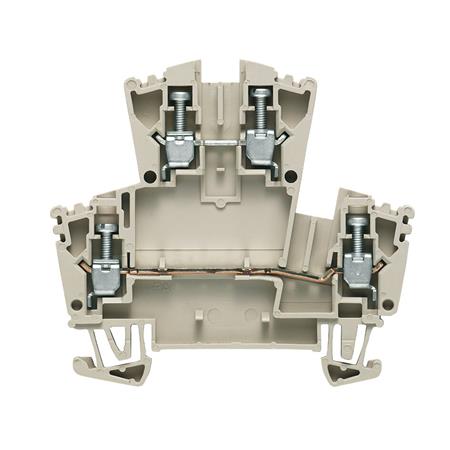

Weidmüller WDK 2.5 ZQV dobbeltklemme i mørk beige, gennemskåret set forfra med to niveauer og synlige skruetilslutninger.Weidmüller WDK 2.5 ZQV dobbeltklemme i mørk beige, vist samlet set forfra med den brede nederste del og fire skruetilslutninger.
PRISGARANTI
500+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Weidmüller WDK 2.5 ZQV dobbeltklemme med skrueforbindelser og tilslutning til ZQV-lasker. Til DIN-skinne 35 mm, 400 V og 24 A. Læs mere…
  • Varenr.:
    7921044339
  • EAN nr.:
    4008190972332
  • Typenr.:
    1041100000, WDK 2.5 ZQV
pr. stk. inkl. moms
33,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Weidmüller WDK 2.5 ZQV dobbeltklemme

WDK 2.5 ZQV, type 1041100000, er en dobbelt- og gennemgangsklemme med skrueforbindelse på begge sider. Klemmen er beregnet til kobberledere og kan anvendes med ZQV plug-in-lasker. Den har to niveauer med to klemmepositioner pr. niveau.

Tekniske data

  • Mærketværsnit: 2,5 mm²
  • Mærkespænding: 400 V
  • Mærkestrøm: 24 A
  • Lederarealer: 0,05–4 mm² for entrådede, flertrådede og fintrådede ledere uden tylle
  • Fintrådede ledere med tylle: 0,05–2,5 mm²
  • Tilslutninger: skrueforbindelse på begge sider
  • Montering: DIN-skinne 35 mm
  • Tilslutningsposition: sidelæns
  • Mål: bredde 5,1 mm, højde 69 mm, længde 69 mm og dybde 62,5 mm
  • Højde ved lavest mulig monteringsflade: 62,5 mm
  • Farve: mørk beige, også angivet som beige
  • Afslutningsplade kræves
  • Eksplosionstestet version: Ex e

Materialer og konstruktion

Isoleringen er af termoplastisk Wemid-polyamid. Klemmen har en spændbøjle af hærdet stål og en kobberstrømskinne med tinbelægning. Isoleringsmaterialet har CTI 600 og flammehæmmende klasse UL 94 V0. Wemid er oplyst som termisk stabilt op til 120 °C, og produktets angivne driftstemperaturområde er -60 til 130 °C. Materialet indeholder ikke halogen eller fosfor.

Spændbøjlens elastiske spænding er udformet til at kompensere for temperaturændringer. Den åbne spændbøjle og ledningstragten hjælper med at føre lederen ind mod spændbøjlen. Konstruktionen centrerer ledere ved både små og store ledertværsnit, også når to ens ledere monteres i samme klembøjle.

ZQV-lasker og WDU-serien

Til skrueklemmer kan der vælges skrue- eller plug-in-lasker. ZQV er en plug-in-laske til skrueklemmer. Lasker med op til 10 poler fås som standard til 2,5 og 4 mm². ZQV-lasker kan tilpasses i længde og kontaktpunkter ved at afkorte dem og fjerne ubrugte laskeben.

WDK indgår i Weidmüllers WDU-sortiment af rækkeklemmer og ledningsklemmer. W-standardserien omfatter designstørrelser fra 2,5 til 10 mm² og ledningsstørrelser fra 0,05 til 300 mm². W-kompaktserien har mindre fysisk størrelse, kendes på et N i typebetegnelsen og dækker ledningsstørrelser fra 0,05 til 150 mm². For WDU-serien er det i visse tilfælde godkendt at montere to ens ledere i samme klembøjle; enkelte versioner kan under bestemte forhold også anvendes med aluminiumsledere.

Standarder og godkendelser

  • Typetestet efter IEC 60947-7-1, IEC 60947-7-2 og IEC 60947-7-3
  • Leverandøren oplyser om nationale og internationale godkendelser samt UL- og CSA-godkendelser for sortimentet
  • W-serien er oplyst som certificeret til jernbaneapplikationer efter EN 61373
  • ATEX-godkendelse er oplyst for WDU-serien
  • Materialerne er oplyst at overholde RoHS-kravene

Specifikationer

  • Varenummer:
    7921044339
  • EAN nummer:
    4008190972332
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1041100000, WDK 2.5 ZQV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    2
  • Antal klemmepositioner pr. niveau:
    2
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Dimension:
    2.5 mm²
  • Driftstemperaturområde:
    -60 - 130 °C
  • Dybde:
    62.5 mm
  • Egnet til ledermateriale:
    Kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    Ja
  • Farve:
    Mørk beige
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    69 mm
  • Højde ved lavest mulig monteringsflade:
    62.5 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    69 mm
  • Mærkespænding:
    400 V
  • Mærkestrøm I:
    24 A
  • Max ledertværsnit entrådet:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.05 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.05 - 4 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    2,5mm2
  • Tilslutning:
    Skruetilslutning
  • Tilslutningsposition:
    Sidelæns
  • Producent/forhandler:
    Weidmüller
