Eat O/I-afbryder til AC-PV-panel, 4-polet, 25 A, PV-25A-4P-AC-I2/SVB-SW/N

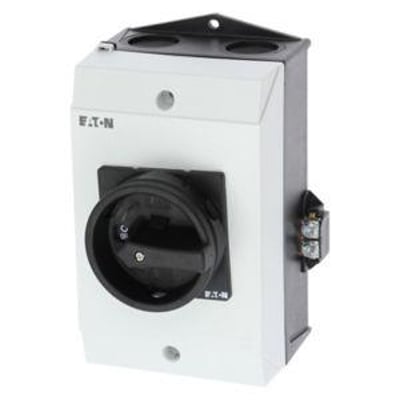

Eaton O/I-afbryder til AC-PV-panel med fire poler og 25 A, i grå kapsling med sort drejehåndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
P1-afbryder til AC-PV-panel med 4 poler (3P+N), 25 A og STOP-funktion. Kan låses i 0-positionen. Læs mere…
  • Varenr.:
    5401018058
  • EAN nr.:
    5027590552165
  • Typenr.:
    PV-25A-4P-AC-I2/SVB-SW/N
pr. stk. inkl. moms
355,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Beskrivelse

Eat O/I-afbryderen er en P1-reparations- og vedligeholdelsesafbryder samt hovedafbryder til AC-PV-panel. Den har 4 poler (3 poler + N), en STOP-funktion og kan låses i 0-positionen. Afbryderen leveres som en komplet enhed i kapsling.

Tekniske specifikationer

  • Nominel strøm: 25 A
  • Nominel driftsspænding: 690 V (690–690 V); maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel permanent strøm ved AC-21 og AC-23, 400 V: 25 A
  • Nominel drifteffekt ved AC-3, 400 V: 7,5 kW
  • Nominel drifteffekt ved AC-23, 400 V: 13 kW
  • Koblingskapacitet ved 400 V: 13 kW
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Nominel korttidsstrøm Icw: 0,64 kA
  • Beskyttelsesklasse på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet
  • Kapsling i plastik, grå, med sort betjeningselement
  • Betjening med dørkoblingshåndtag og tilslutning med skrueforbindelse
  • Mål: 180,3 mm høj, 111,4 mm bred og 113,4 mm dyb
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Montering og funktioner

Afbryderen er låsbar og egnet til gulvbefæstigelse. Den er ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den leveres uden formonteret kabling. Den er ikke beregnet til gulvmontage, indbygning i fordeler, mellemmontage eller frontmontering med 4-huls- eller centermontering.

Identifikation

  • Type: PV-25A-4P-AC-I2/SVB-SW/N
  • Produktnummer: 5401018058
  • EAN: 5027590552165

Specifikationer

  • Varenummer:
    5401018058
  • EAN nummer:
    5027590552165
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    PV-25A-4P-AC-I2/SVB-SW/N
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Bredde:
    111.4 mm
  • Dybde:
    113.4 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    180.3 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    13.0 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    13.0 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortstids-strømstyrke Icw:
    0.64 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Dørkoblingshåndtag
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    Eaton
