Eclipse F, dynamisk radiatorventil, 3/8", DN 10, ligeløbende

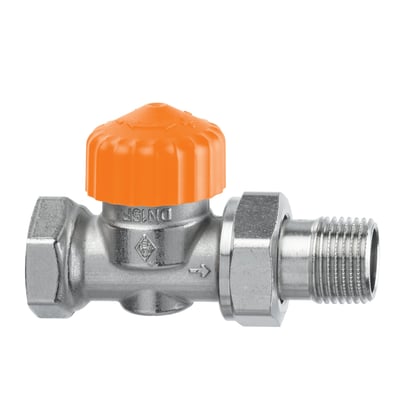

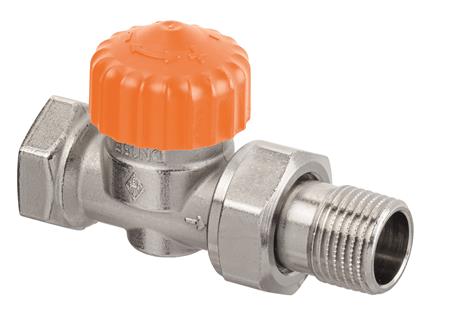

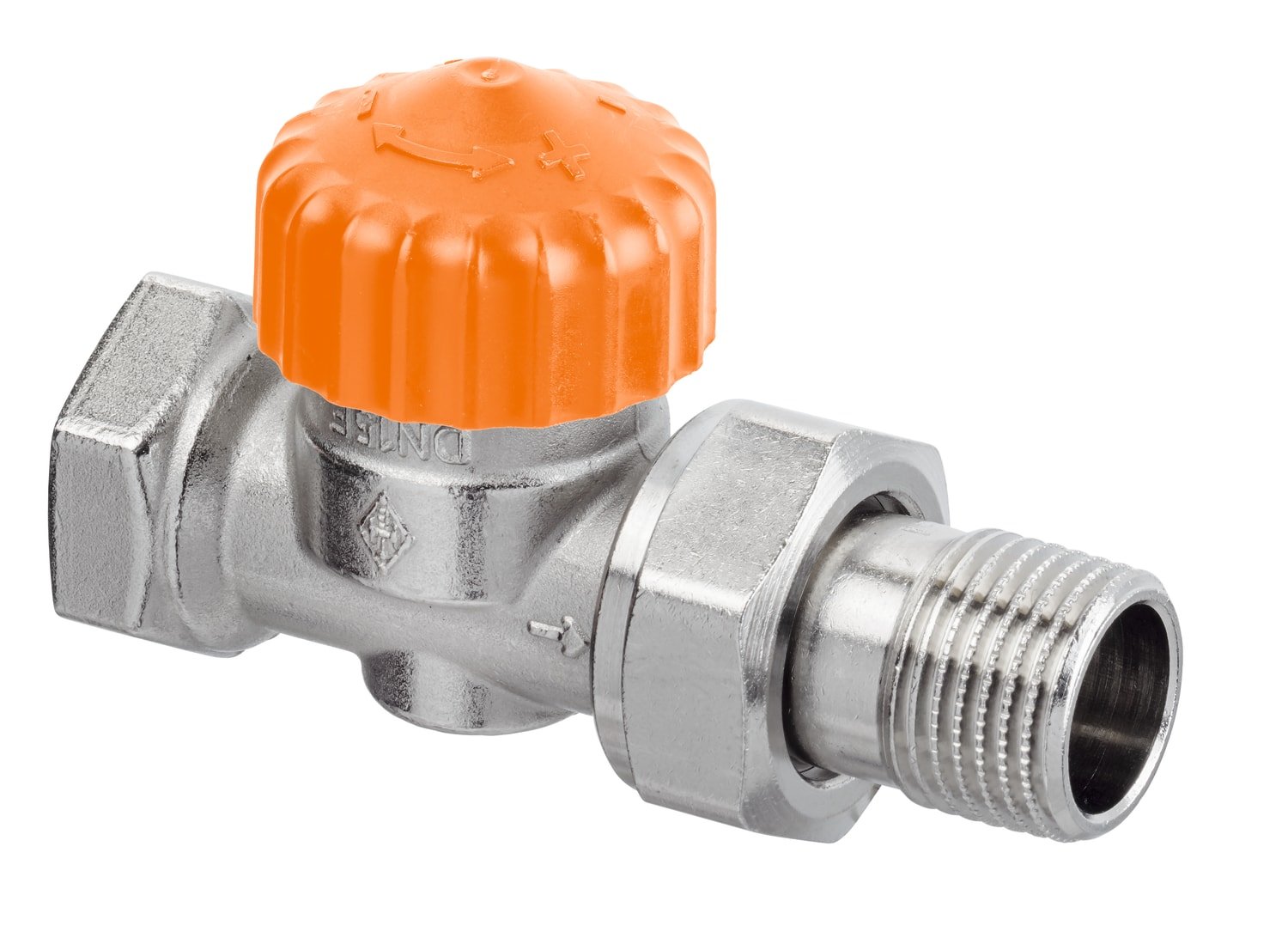

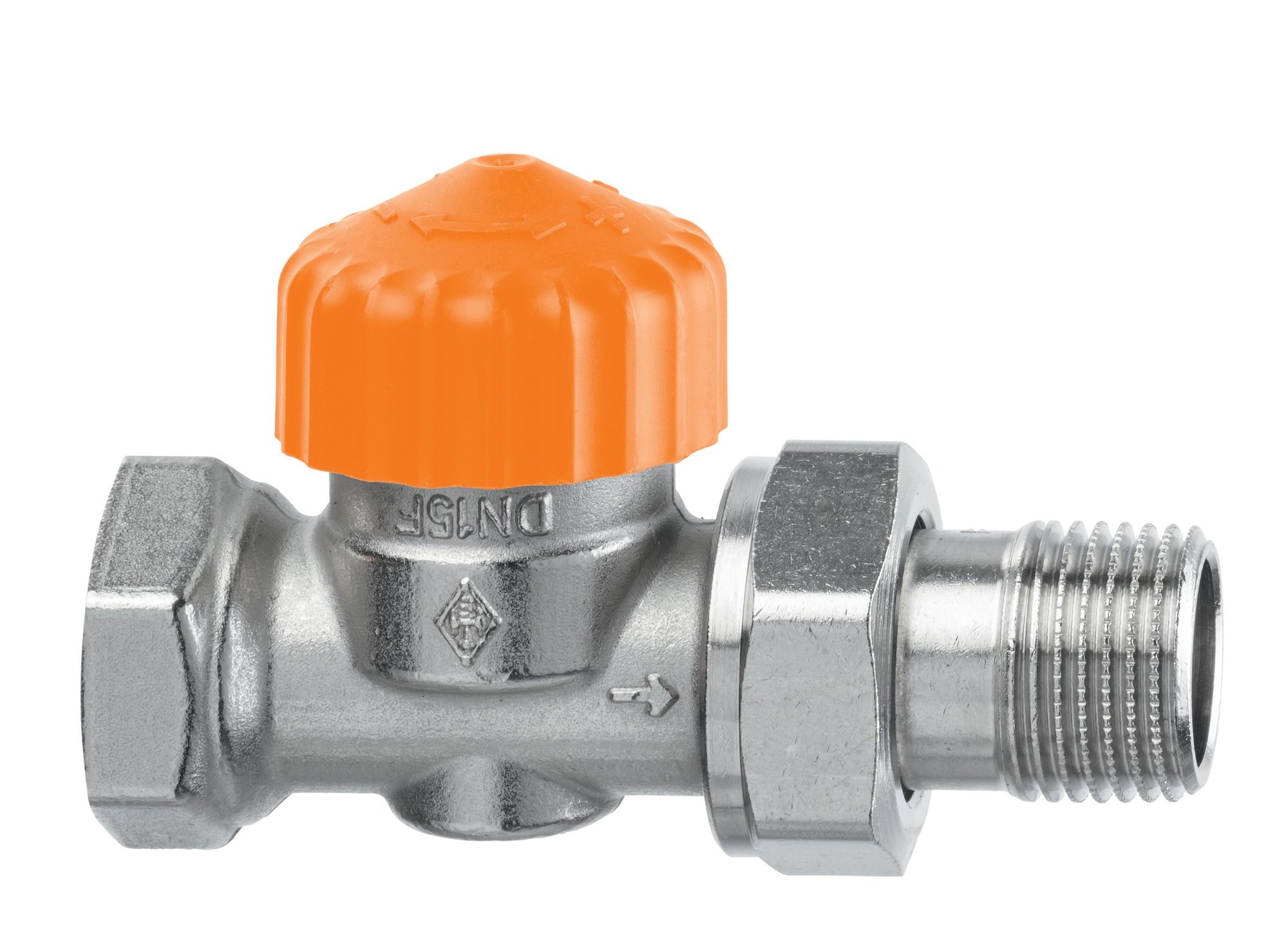

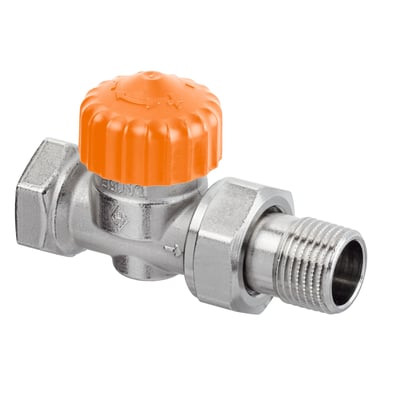

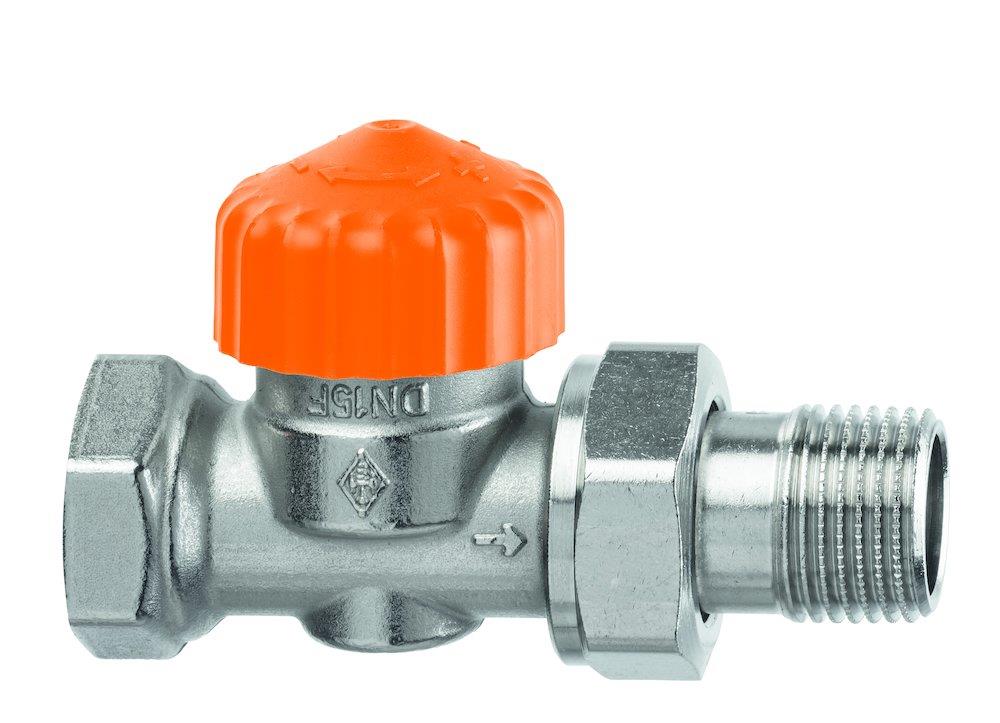

IMI Eclipse F ligeløbende radiatorventil i sølvfarvet metal med orange hætte og 3/8-tommers gevind.IMI Eclipse F radiatorventil set fra siden med orange hætte, omløber og udvendigt gevind i 3/8 tomme.IMI Eclipse F ligeløbende radiatorventil set skråt med orange hætte og synligt gevindstykke.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Termostatstyret Eclipse F-radiatorventil med automatisk flowbegrænsning, 3/8" gevind, DN 10 og indstilleligt flow på 10–150 l/h. Læs mere…
  • Varenr.:
    403325103
  • EAN nr.:
    4024052932610
  • Typenr.:
    3462-01.000
pr. stk. inkl. moms
197,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Eclipse F er en termostatstyret, ligeløbende radiatorventil med integreret, automatisk flowbegrænser. Det ønskede flow indstilles ved at dreje på ventilen. Det indstillede flow overskrides ikke, når belastningen i anlægget ændres, eksempelvis når andre ventiler lukker, eller anlægget starter efter natsænkning. Ventilen regulerer uafhængigt af differenstrykket.

Ventilen er beregnet til varme- og køleanlæg og egner sig til 2-strengsanlæg. Den er ikke angivet som egnet til 1-strengsanlæg.

Flow og funktioner

  • Indstilleligt flowområde: 10–150 l/h.
  • Maksimalt nominelt flow, qmN, ved 10 kPa: 110 l/h iht. EN 215.
  • Fabriksindstilling: opstartsindstilling.
  • Maksimalt differenstryk: 60 kPa ved under 30 dB(A).
  • Mindste differenstryk: 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Funktioner: regulering, flowbegrænsning og afspærring.
  • Trykklasse: PN 10. Maksimalt arbejdstryk: 10 bar.

Tilslutning og kompatibilitet

  • Radiatortilslutning: 3/8". Nominel dimension: DN 10. Tilslutningstypen er angivet som slutstykke med udvendigt gevind.
  • Tilslutning til termostat og aktuator: IMI Heimeier M30 x 1,5.
  • Eclipse F DN 10 lige har samme byggemål som Danfoss RA-DV DN 10 lige.
  • Ventilhuse mærket II+ kan opgraderes til Eclipse. Eksempler er Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set.
  • Produktbeskrivelsen angiver en dobbelt tilslutningsfitting, der er egnet til klemmerørsfitting til Alu/PEX-rør. Den beskriver også en udgave med indvendigt gevind til gevindrør eller kompressionsfittings til kobberrør og præcisionsstålrør.
  • Radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso Exact, Calypso F eller Eclipse F.

Temperatur og udførelse

  • Arbejdstemperatur: fra -10 °C til maksimalt 120 °C. Med beskyttelseshætte eller aktuator er den maksimale temperatur 100 °C.
  • Overflade: forniklet/nikkelbelagt.
  • Ventilhus er angivet som messing i produktbeskrivelsen; feltet for materiale til hus angiver bronze.
  • O-ringe og kegle: EPDM-gummi. Returfjeder: rustfrit stål. Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget.

Øvrige produktoplysninger

  • Forhåndsindstillet: ja. Forindstilling uden slaglængdebegrænser.
  • Betjening er angivet som termostatisk uden knap; feltet for knapfarve angiver orange.
  • Støvkappe: ja. Forkortet byggelængde: ja. Bøjet slutstykke: nej. Klemringssæt: nej.
  • Modsat strømningsretning: nej. Normalt lukket: nej.
  • Gevindstigning: 18,0 TPI.
  • SVHC-oplysning: bly over 0,1 %.
  • Varenummer: 403325103. Typenummer: 3462-01.000. EAN: 4024052932610.

Specifikationer

  • Varenummer:
    403325103
  • EAN nummer:
    4024052932610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3462-01.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    True
  • betjening:
    Termostatisk uden knap
  • Dimension:
    3/8
  • Dimension af ledningstilslutning:
    3/8"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    10
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Orange
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Lige
  • Gennemløbskapacitet (min. 10 kPa):
    - l/h
  • Gennemløbskapacitet (min. 15 kPa):
    - l/h
  • Gevind:
    3/8"
  • Gevindstigning strømtilslutning:
    18.0 TPI
  • Materiale:
    Messing
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    False
  • Normal lukket (normally closed):
    False
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Retning:
    Ligeløbende
  • Størrelse på radiatortilslutning:
    3/8"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    True
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
